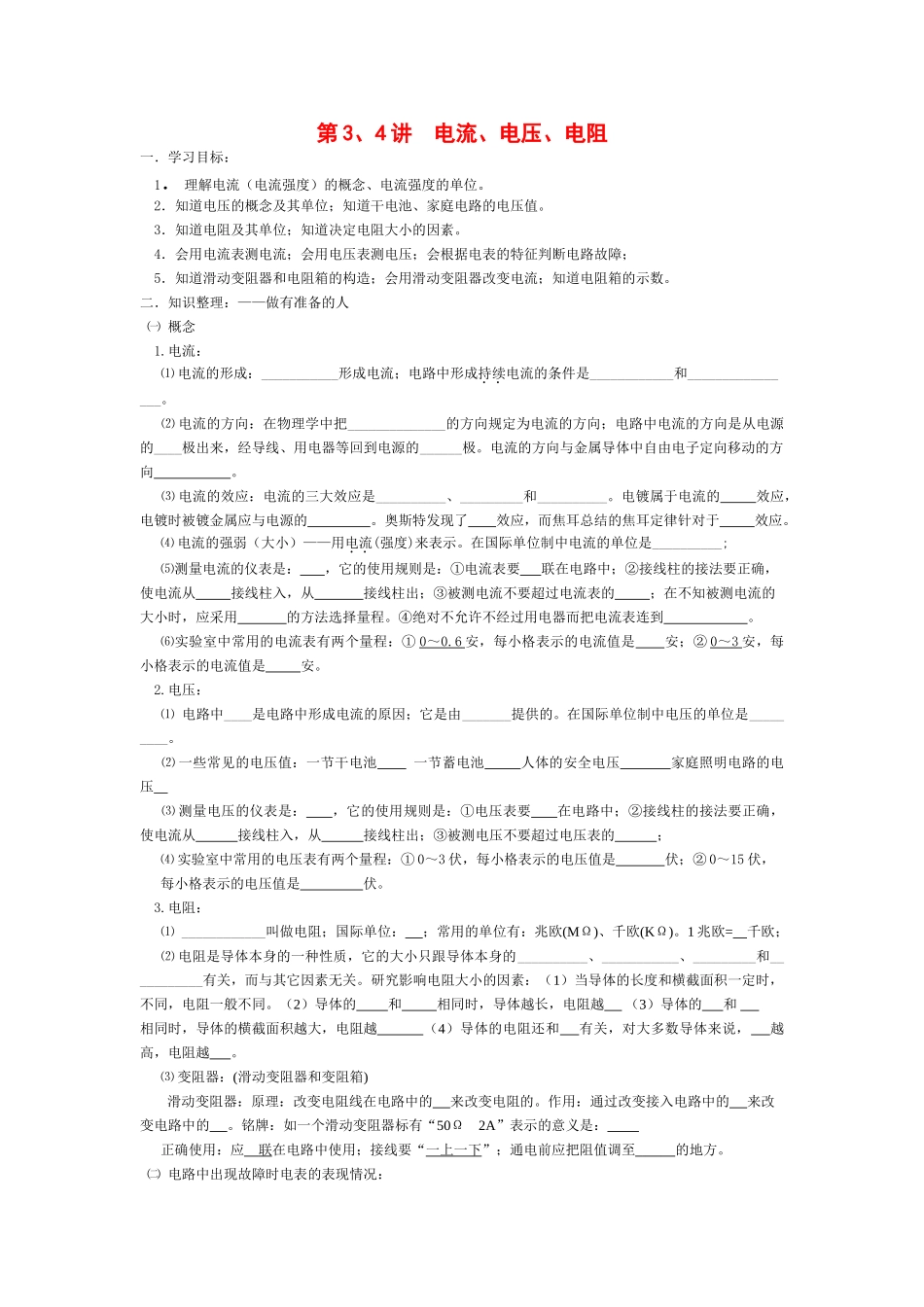

第3、4讲电流、电压、电阻一．学习目标：1．理解电流（电流强度）的概念、电流强度的单位。2．知道电压的概念及其单位；知道干电池、家庭电路的电压值。3．知道电阻及其单位；知道决定电阻大小的因素。4．会用电流表测电流；会用电压表测电压；会根据电表的特征判断电路故障；5．知道滑动变阻器和电阻箱的构造；会用滑动变阻器改变电流；知道电阻箱的示数。二．知识整理：——做有准备的人㈠概念1.电流：⑴电流的形成：___________形成电流；电路中形成持续电流的条件是____________和________________。⑵电流的方向：在物理学中把______________的方向规定为电流的方向；电路中电流的方向是从电源的____极出来，经导线、用电器等回到电源的______极。电流的方向与金属导体中自由电子定向移动的方向。⑶电流的效应：电流的三大效应是__________、_________和__________。电镀属于电流的效应，电镀时被镀金属应与电源的。奥斯特发现了效应，而焦耳总结的焦耳定律针对于效应。⑷电流的强弱（大小）——用电流(强度)来表示。在国际单位制中电流的单位是__________;⑸测量电流的仪表是：，它的使用规则是：①电流表要联在电路中；②接线柱的接法要正确，使电流从接线柱入，从接线柱出；③被测电流不要超过电流表的；在不知被测电流的大小时，应采用的方法选择量程。④绝对不允许不经过用电器而把电流表连到。⑹实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是安；②0～3安，每小格表示的电流值是安。2.电压：⑴电路中____是电路中形成电流的原因；它是由_______提供的。在国际单位制中电压的单位是_________。⑵一些常见的电压值：一节干电池一节蓄电池人体的安全电压家庭照明电路的电压⑶测量电压的仪表是：，它的使用规则是：①电压表要在电路中；②接线柱的接法要正确，使电流从接线柱入，从接线柱出；③被测电压不要超过电压表的；⑷实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是伏；②0～15伏，每小格表示的电压值是伏。3.电阻：⑴____________叫做电阻；国际单位：；常用的单位有：兆欧(MΩ)、千欧(KΩ)。1兆欧=千欧；⑵电阻是导体本身的一种性质，它的大小只跟导体本身的__________、___________、_________和___________有关，而与其它因素无关。研究影响电阻大小的因素：（1）当导体的长度和横截面积一定时，不同，电阻一般不同。（2）导体的和相同时，导体越长，电阻越（3）导体的和相同时，导体的横截面积越大，电阻越（4）导体的电阻还和有关，对大多数导体来说，越高，电阻越。⑶变阻器：(滑动变阻器和变阻箱)滑动变阻器：原理：改变电阻线在电路中的来改变电阻的。作用：通过改变接入电路中的来改变电路中的。铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：正确使用：应联在电路中使用；接线要“一上一下”；通电前应把阻值调至的地方。㈡电路中出现故障时电表的表现情况：仪器名称电流表电压表故障接线柱电路是路电路中电阻接线柱被测部分除被测部分以外被测部分被测部分表现现象指针反偏I=0I几乎为0指针反偏U=0U=U电图17－4图17－4三．例题及巩固练习：1、关于电流的概念，下列说法中正确的是[]A．有电压时就一定有电流B．有电流时就一定存在电压C．有电流时不一定存在电压D．以上答案都错误2、如图所示，电源电压为6V,当开关S闭合后，只有一只灯炮发光，且电压表的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．.灯L2处短路C．灯L1处断路D．灯L2处断路3、甲、乙、丙为三根锰铜合金线,甲.乙粗细相同,但甲较长;乙丙长度相同,但丙较粗,则三根合金丝的电阻值相比较（）A.甲最大B.乙最大C.丙最大D.一样大4、如图,将滑动变阻器的两个接线柱接到电路中,要求滑片P向右移动时,电路中的电流逐渐变小,连入电路的接线柱是_____________或____________。5、干电池放电时是能转化为能，而对其充电时是能转化为能。6、用电流表测电流时，若闭合开关发现电流表指针向反方向偏转，原因是______________________。7、图17--3中各元件连接均正确，甲.乙为两个电表则甲为________表，乙为__________表。8、在图17--4中，电源电压...
