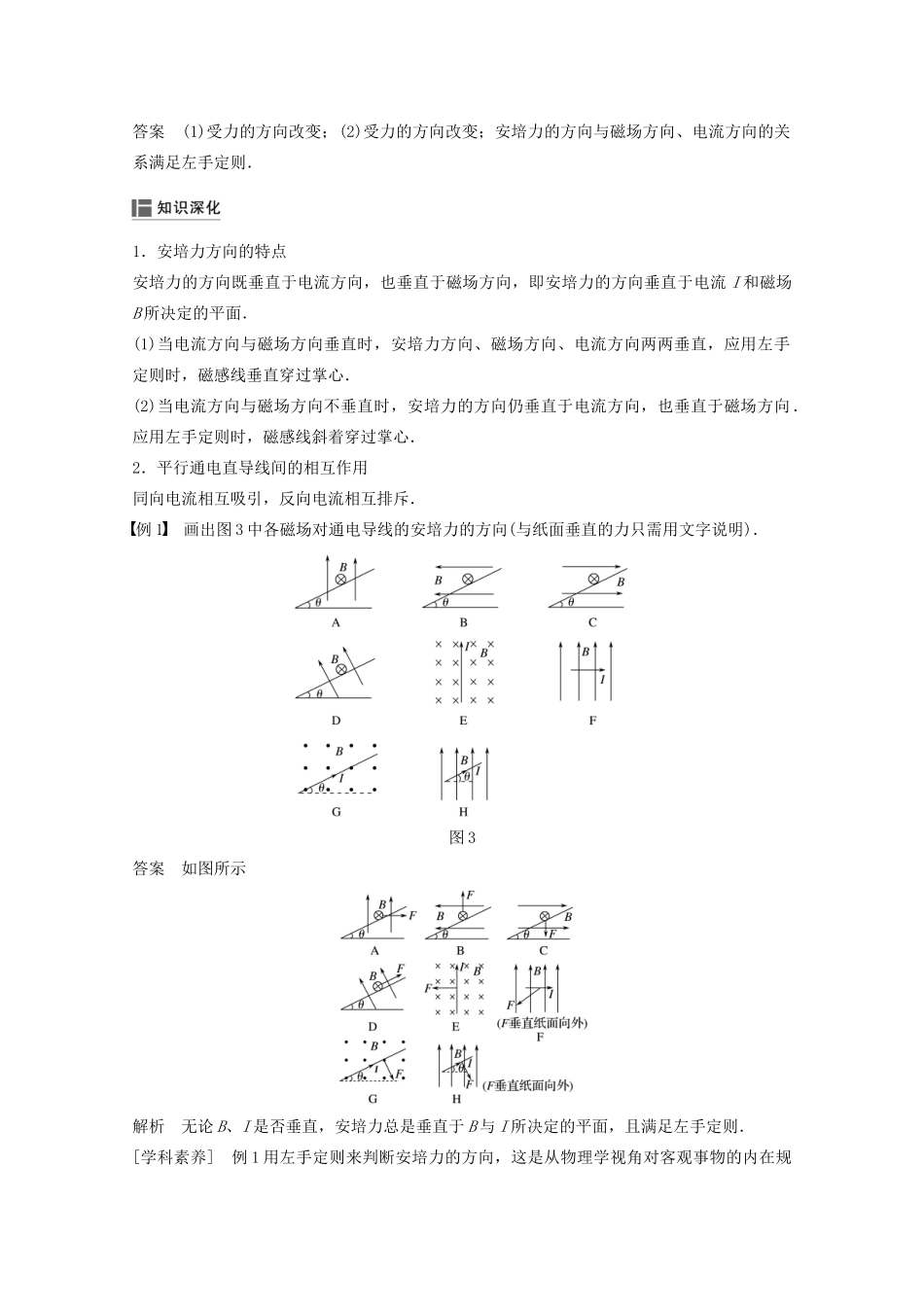

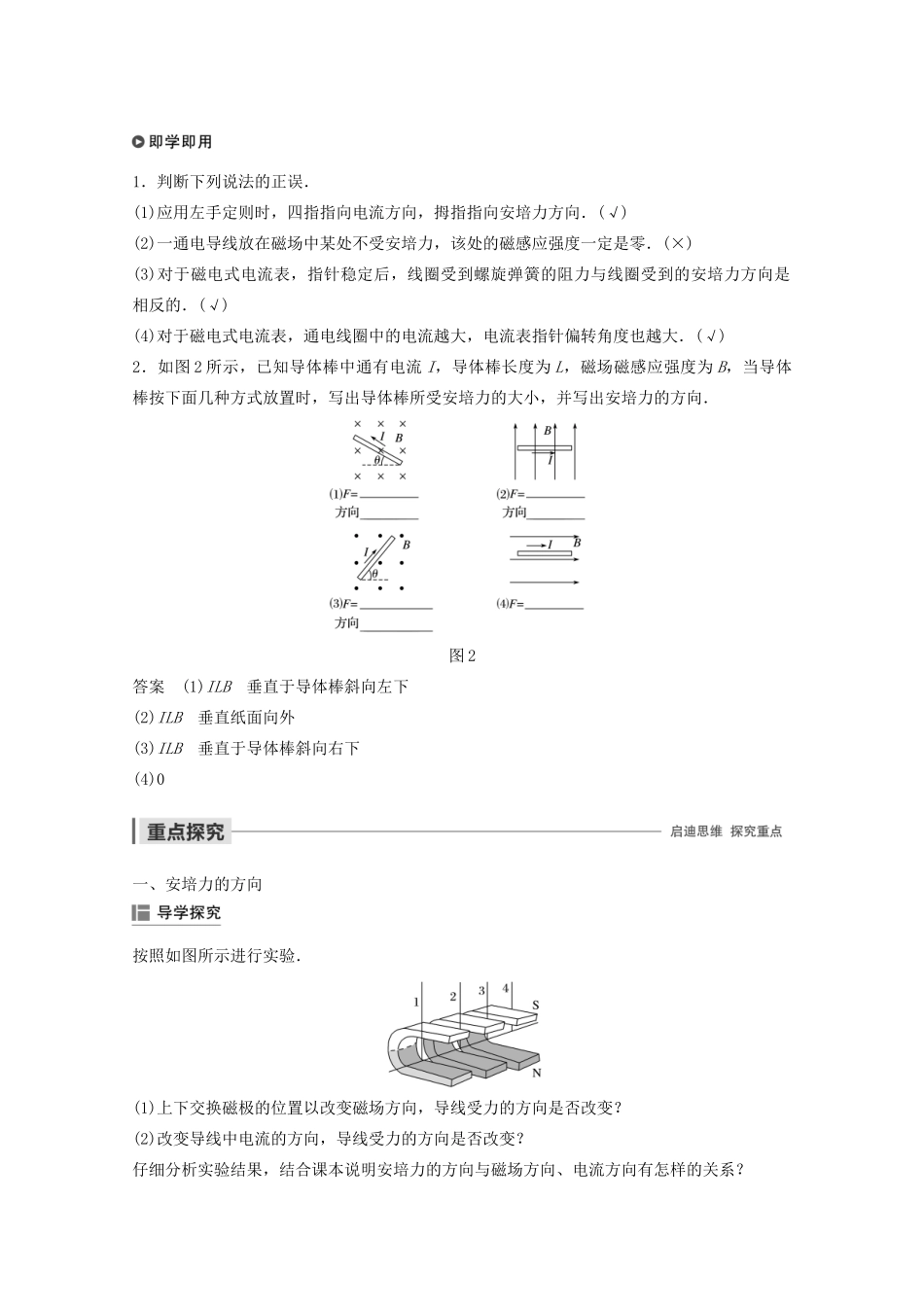

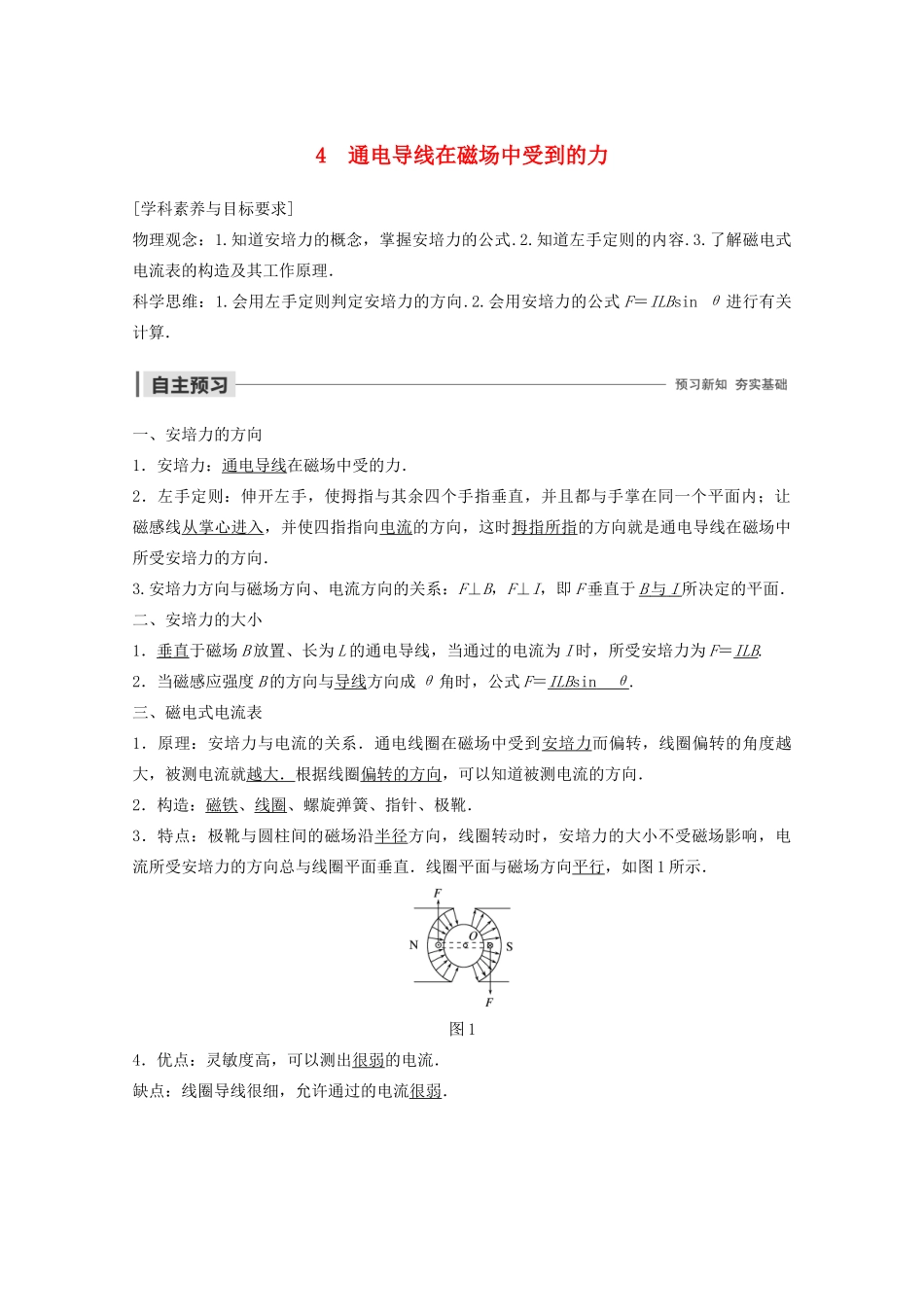

4通电导线在磁场中受到的力[学科素养与目标要求]物理观念：1.知道安培力的概念，掌握安培力的公式.2.知道左手定则的内容.3.了解磁电式电流表的构造及其工作原理．科学思维：1.会用左手定则判定安培力的方向.2.会用安培力的公式F＝ILBsinθ进行有关计算．一、安培力的方向1．安培力：通电导线在磁场中受的力．2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．3.安培力方向与磁场方向、电流方向的关系：F⊥B，F⊥I，即F垂直于B与I所决定的平面．二、安培力的大小1．垂直于磁场B放置、长为L的通电导线，当通过的电流为I时，所受安培力为F＝ILB.2．当磁感应强度B的方向与导线方向成θ角时，公式F＝ILBsinθ.三、磁电式电流表1．原理：安培力与电流的关系．通电线圈在磁场中受到安培力而偏转，线圈偏转的角度越大，被测电流就越大．根据线圈偏转的方向，可以知道被测电流的方向．2．构造：磁铁、线圈、螺旋弹簧、指针、极靴．3．特点：极靴与圆柱间的磁场沿半径方向，线圈转动时，安培力的大小不受磁场影响，电流所受安培力的方向总与线圈平面垂直．线圈平面与磁场方向平行，如图1所示．图14．优点：灵敏度高，可以测出很弱的电流．缺点：线圈导线很细，允许通过的电流很弱．1．判断下列说法的正误．(1)应用左手定则时，四指指向电流方向，拇指指向安培力方向．(√)(2)一通电导线放在磁场中某处不受安培力，该处的磁感应强度一定是零．(×)(3)对于磁电式电流表，指针稳定后，线圈受到螺旋弹簧的阻力与线圈受到的安培力方向是相反的．(√)(4)对于磁电式电流表，通电线圈中的电流越大，电流表指针偏转角度也越大．(√)2．如图2所示，已知导体棒中通有电流I，导体棒长度为L，磁场磁感应强度为B，当导体棒按下面几种方式放置时，写出导体棒所受安培力的大小，并写出安培力的方向．图2答案(1)ILB垂直于导体棒斜向左下(2)ILB垂直纸面向外(3)ILB垂直于导体棒斜向右下(4)0一、安培力的方向按照如图所示进行实验．(1)上下交换磁极的位置以改变磁场方向，导线受力的方向是否改变？(2)改变导线中电流的方向，导线受力的方向是否改变？仔细分析实验结果，结合课本说明安培力的方向与磁场方向、电流方向有怎样的关系？答案(1)受力的方向改变；(2)受力的方向改变；安培力的方向与磁场方向、电流方向的关系满足左手定则．1．安培力方向的特点安培力的方向既垂直于电流方向，也垂直于磁场方向，即安培力的方向垂直于电流I和磁场B所决定的平面．(1)当电流方向与磁场方向垂直时，安培力方向、磁场方向、电流方向两两垂直，应用左手定则时，磁感线垂直穿过掌心．(2)当电流方向与磁场方向不垂直时，安培力的方向仍垂直于电流方向，也垂直于磁场方向．应用左手定则时，磁感线斜着穿过掌心．2．平行通电直导线间的相互作用同向电流相互吸引，反向电流相互排斥．例1画出图3中各磁场对通电导线的安培力的方向(与纸面垂直的力只需用文字说明)．图3答案如图所示解析无论B、I是否垂直，安培力总是垂直于B与I所决定的平面，且满足左手定则．[学科素养]例1用左手定则来判断安培力的方向，这是从物理学视角对客观事物的内在规律及相互关系进行分析，是对基于经验事实构建的理想模型的应用过程，体现了“科学思维”的学科素养．二、安培力的大小(1)在如图所示的探究安培力大小的有关因素的实验中，把导线垂直放入磁场(磁感应强度为B)中，得出的安培力F与导线长度L、电流大小I有怎样的关系？(2)当导线平行磁场方向放入时，它受到的安培力多大？(3)当导线和磁场方向的夹角为θ时，它受到的安培力多大？答案(1)F＝BIL(2)0(3)BILsinθ解析(3)将磁感应强度B沿导线方向和垂直导线方向进行分解，如图所示，则B⊥＝Bsinθ，F＝B⊥IL＝BILsinθ.1．公式F＝ILBsinθ中B对放入的通电导线来说是外加磁场的磁感应强度，不必考虑导线自身产生的磁场对外加磁场的影响．2．公式F＝ILBsinθ中L指的是导线在磁场中的“有效长度”，弯曲导线的有效长度L，等于连接两端点直线的长度(如图4所示)；相应...
