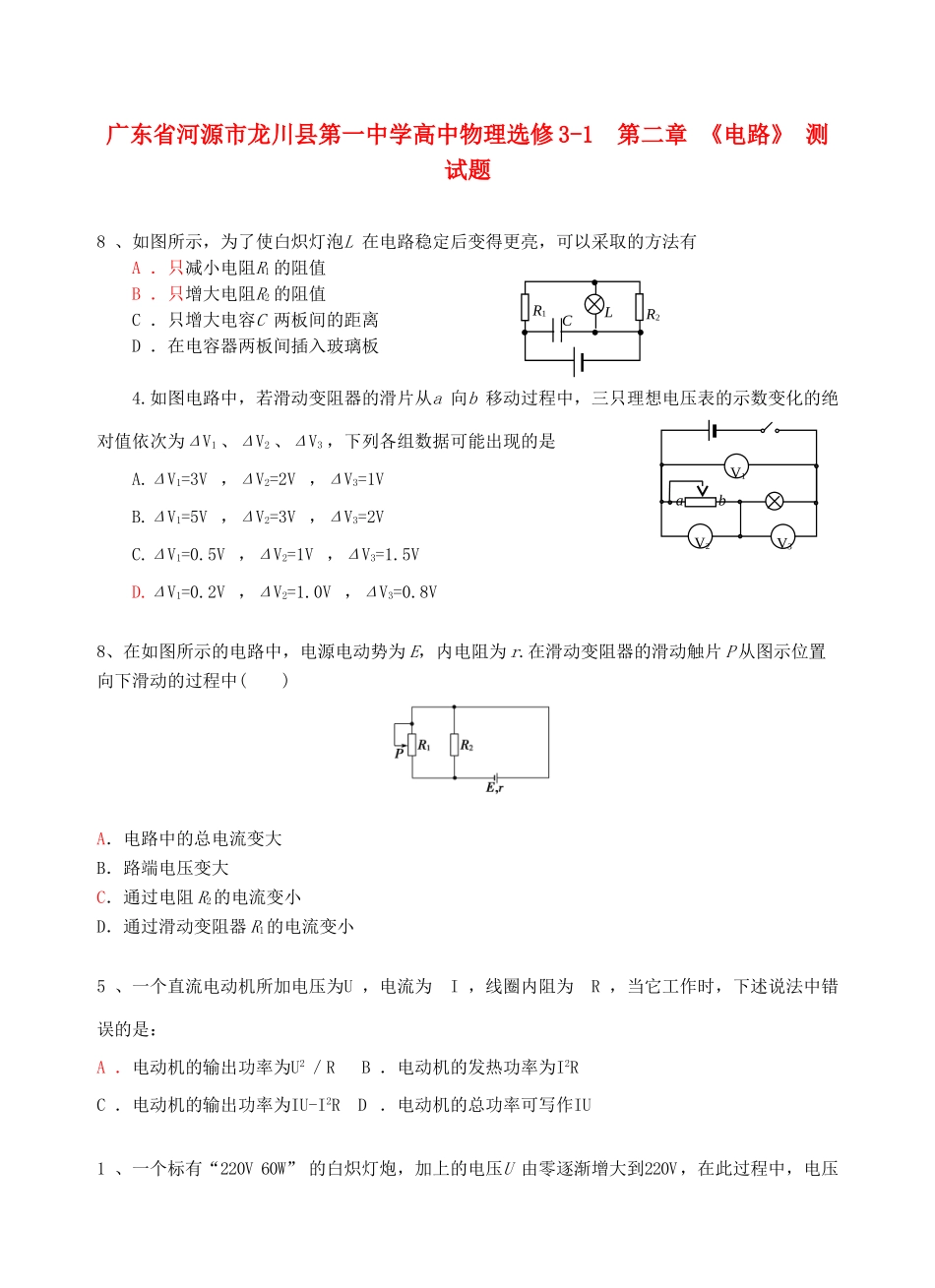

广东省河源市龙川县第一中学高中物理 第二章 《电路》测试题 新人教版选修3-1_第1页
1/25

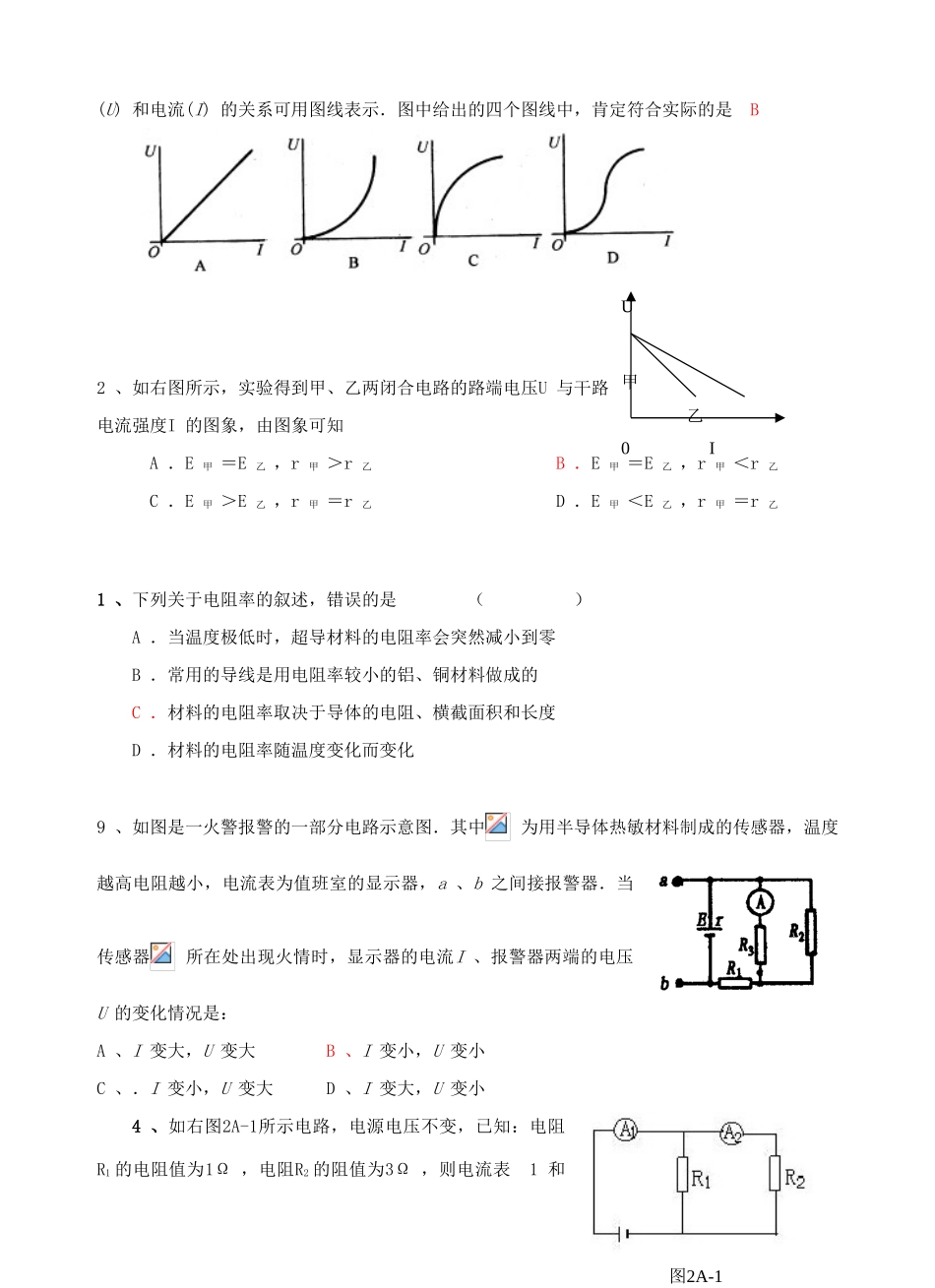

广东省河源市龙川县第一中学高中物理 第二章 《电路》测试题 新人教版选修3-1_第2页
2/25

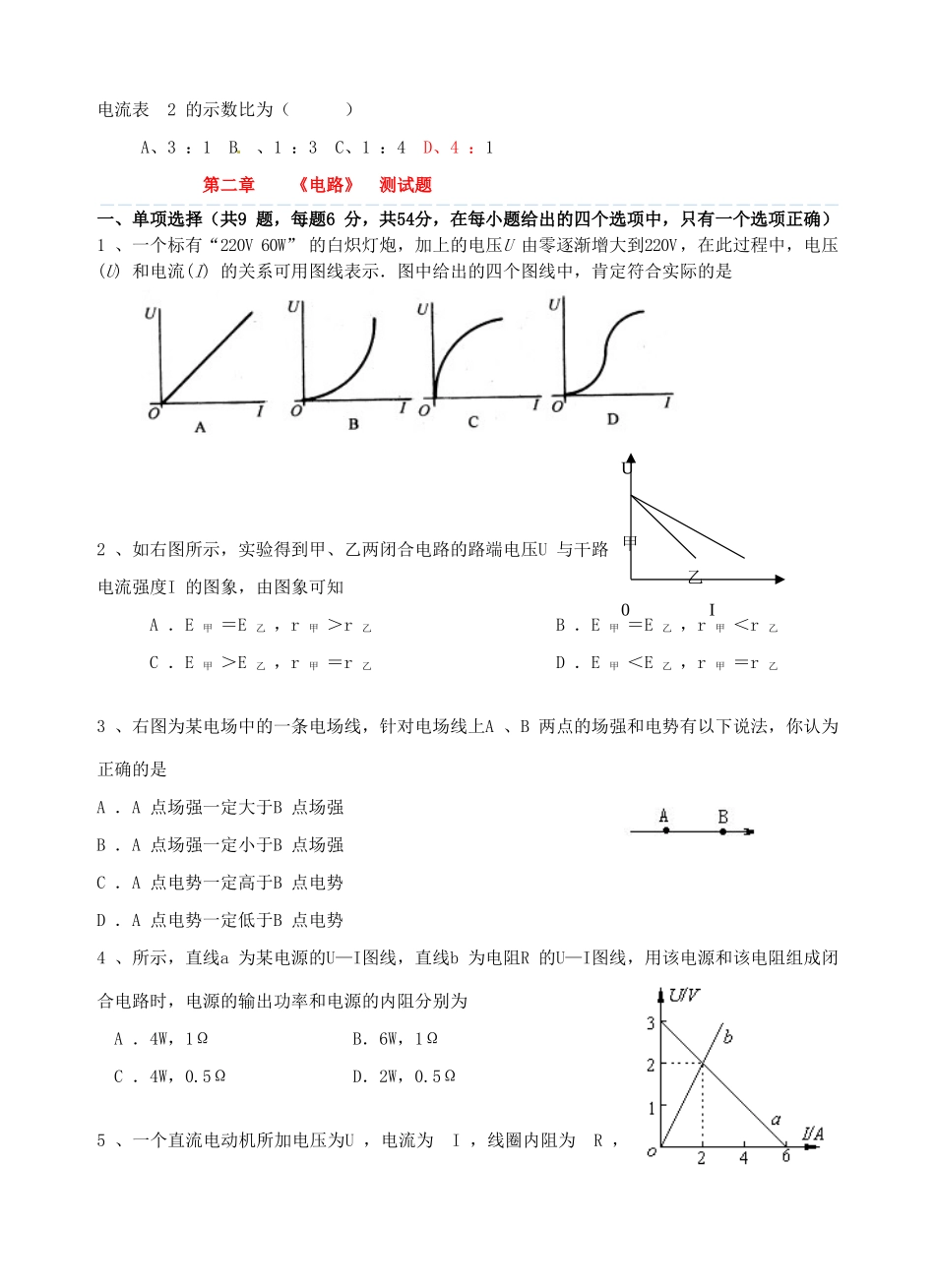

广东省河源市龙川县第一中学高中物理 第二章 《电路》测试题 新人教版选修3-1_第3页
3/25
广东省河源市龙川县第一中学高中物理选修3-1第二章《电路》测试题8、如图所示,为了使白炽灯泡L在电路稳定后变得更亮,可以采取的方法有A.只减小电阻R1的阻值B.只增大电阻R2的阻值C.只增大电容C两板间的距离D.在电容器两板间插入玻璃板4.如图电路中,若滑动变阻器的滑片从a向b移动过程中,三只理想电压表的示数变化的绝对值依次为ΔV1、ΔV2、ΔV3,下列各组数据可能出现的是A.ΔV1=3V,ΔV2=2V,ΔV3=1VB.ΔV1=5V,ΔV2=3V,ΔV3=2VC.ΔV1=0.5V,ΔV2=1V,ΔV3=1.5VD.ΔV1=0.2V,ΔV2=1.0V,ΔV3=0.8V8、在如图所示的电路中,电源电动势为E,内电阻为r.在滑动变阻器的滑动触片P从图示位置向下滑动的过程中()A.电路中的总电流变大B.路端电压变大C.通过电阻R2的电流变小D.通过滑动变阻器R1的电流变小5、一个直流电动机所加电压为U,电流为I,线圈内阻为R,当它工作时,下述说法中错误的是:A.电动机的输出功率为U2/RB.电动机的发热功率为I2RC.电动机的输出功率为IU-I2RD.电动机的总功率可写作IU1、一个标有“220V60W”的白炽灯炮,加上的电压U由零逐渐增大到220V,在此过程中,电压R2R1LCV1V2V3abU甲乙0I(U)和电流(I)的关系可用图线表示.图中给出的四个图线中,肯定符合实际的是B2、如右图所示,实验得到甲、乙两闭合电路的路端电压U与干路电流强度I的图象,由图象可知A.E甲=E乙,r甲>r乙B.E甲=E乙,r甲<r乙C.E甲>E乙,r甲=r乙D.E甲<E乙,r甲=r乙1、下列关于电阻率的叙述,错误的是()A.当温度极低时,超导材料的电阻率会突然减小到零B.常用的导线是用电阻率较小的铝、铜材料做成的C.材料的电阻率取决于导体的电阻、横截面积和长度D.材料的电阻率随温度变化而变化9、如图是一火警报警的一部分电路示意图.其中为用半导体热敏材料制成的传感器,温度越高电阻越小,电流表为值班室的显示器,a、b之间接报警器.当传感器所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是:A、I变大,U变大B、I变小,U变小C、.I变小,U变大D、I变大,U变小4、如右图2A-1所示电路,电源电压不变,已知:电阻R1的电阻值为1Ω,电阻R2的阻值为3Ω,则电流表1和图2A-1U甲乙0I电流表2的示数比为()A、3:1B、1:3C、1:4D、4:1第二章《电路》测试题一、单项选择(共9题,每题6分,共54分,在每小题给出的四个选项中,只有一个选项正确)1、一个标有“220V60W”的白炽灯炮,加上的电压U由零逐渐增大到220V,在此过程中,电压(U)和电流(I)的关系可用图线表示.图中给出的四个图线中,肯定符合实际的是2、如右图所示,实验得到甲、乙两闭合电路的路端电压U与干路电流强度I的图象,由图象可知A.E甲=E乙,r甲>r乙B.E甲=E乙,r甲<r乙C.E甲>E乙,r甲=r乙D.E甲<E乙,r甲=r乙3、右图为某电场中的一条电场线,针对电场线上A、B两点的场强和电势有以下说法,你认为正确的是A.A点场强一定大于B点场强B.A点场强一定小于B点场强C.A点电势一定高于B点电势D.A点电势一定低于B点电势4、所示,直线a为某电源的U—I图线,直线b为电阻R的U—I图线,用该电源和该电阻组成闭合电路时,电源的输出功率和电源的内阻分别为A.4W,1ΩB.6W,1ΩC.4W,0.5ΩD.2W,0.5Ω5、一个直流电动机所加电压为U,电流为I,线圈内阻为R,当它工作时,下述说法中错误的是:A.电动机的输出功率为U2/RB.电动机的发热功率为I2RC.电动机的输出功率为IU-I2RD.电动机的总功率可写作IU6.某同学用伏安法测电阻,分别采用电流表内接法和外接法,测量某Rx的阻值分别为R1和R2,则测量值R1,R2和真实值Rx之间的关系是:A.R1>Rx>R2B.R1<Rx<R2C.R1>R2>RxD.R1<R2<Rx7、如下图所示,电源电动势为3伏,电路接通后发现电灯L不工作,用一个伏特表分别测得各处电压值为:,,伏,又知电路中只有一处出现故障,由此可知:A、灯L发生断路或短路B、电池组中两电池间发生断路C、电阻R2一定发生短路D、电阻R1一定发生断路8、如图所示,平行板电容器的极板A与一灵敏电流计相接,极板B接地,若极板B稍向上移动一点,由观察到的静电计的指针变化,作出平行板电容器的电容变小的结论,其依...
