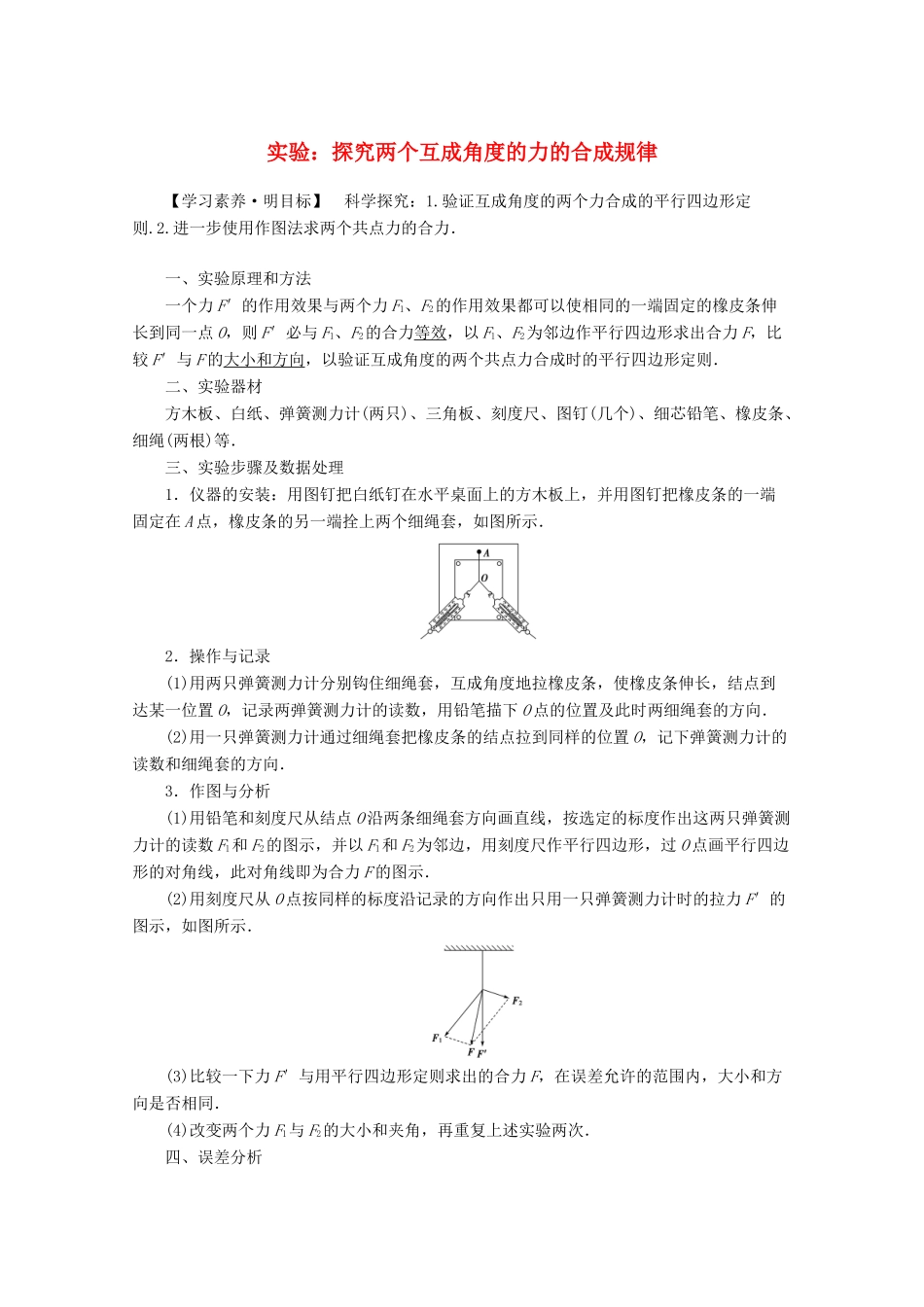

实验：探究两个互成角度的力的合成规律【学习素养·明目标】科学探究：1.验证互成角度的两个力合成的平行四边形定则.2.进一步使用作图法求两个共点力的合力．一、实验原理和方法一个力F′的作用效果与两个力F1、F2的作用效果都可以使相同的一端固定的橡皮条伸长到同一点O，则F′必与F1、F2的合力等效，以F1、F2为邻边作平行四边形求出合力F，比较F′与F的大小和方向，以验证互成角度的两个共点力合成时的平行四边形定则．二、实验器材方木板、白纸、弹簧测力计(两只)、三角板、刻度尺、图钉(几个)、细芯铅笔、橡皮条、细绳(两根)等．三、实验步骤及数据处理1．仪器的安装：用图钉把白纸钉在水平桌面上的方木板上，并用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套，如图所示．2．操作与记录(1)用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．(2)用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳套的方向．3．作图与分析(1)用铅笔和刻度尺从结点O沿两条细绳套方向画直线，按选定的标度作出这两只弹簧测力计的读数F1和F2的图示，并以F1和F2为邻边，用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．(2)用刻度尺从O点按同样的标度沿记录的方向作出只用一只弹簧测力计时的拉力F′的图示，如图所示．(3)比较一下力F′与用平行四边形定则求出的合力F，在误差允许的范围内，大小和方向是否相同．(4)改变两个力F1与F2的大小和夹角，再重复上述实验两次．四、误差分析产生原因减小方法偶然误差读数误差读数时眼睛要正视刻度线作图误差作图时严格尺度规范作图系统误差弹簧测力计本身的误差调零、两弹簧测力计对拉读数相等五、注意事项1．弹簧测力计的选取方法：将两只弹簧测力计调零后互钩水平对拉，若两只弹簧在对拉过程中，读数相同，则可选；若读数不同，应另选，直至相同为止．2．保证分力与合力作用效果相同的方法：在同一次实验中，使橡皮条拉长时结点O的位置一定要相同．3．橡皮条老化的检查方法：用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化．4．弹簧测力计夹角范围：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°到120°之间为宜．5．拉力的选取原则：在不超出弹簧测力计的量程和橡皮条形变限度的条件下，使拉力适当大些．6．画力的图示的注意事项：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．【例1】在做“探究求合力的方法”实验时：(1)除已有的器材(方木板、白纸、弹簧测力计、细绳、刻度尺、图钉和铅笔)外，还必须有________和________．(2)要使每次合力与分力产生相同的效果，必须()A．每次将橡皮条拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧测力计的示数D．每次记准细绳的方向(3)为了提高实验的准确性，减小误差，实验中应注意些什么？(4)在“探究求合力的方法”实验中，某同学的实验结果如图所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳结点的位置．图中________是力F1与F2的合力的理论值；________是力F1与F2的合力的实验值．通过把________和________进行比较，验证平行四边形定则．[解析](1)根据实验器材要求可知，还必须有橡皮条和三角板(用来作平行四边形)．(2)根据实验原理知正确选项为A.(3)实验中应注意：①选用弹性小的细绳；②橡皮条、细绳和弹簧测力计的轴应在同一平面上，且与板面平行贴近等．(4)在本实验中，按照平行四边形定则作出的合力F为F1与F2的合力的理论值，而用一个弹簧测力计拉时测出的力F′为F1与F2的合力的实验值．比较F与F′的大小和方向，即可验证平行四边形定则．[答案](1)橡皮条三角板(2)A(3)见解析(4)FF′FF′【例2】某同学在家中尝试验证力的平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：如图所示，将两...
