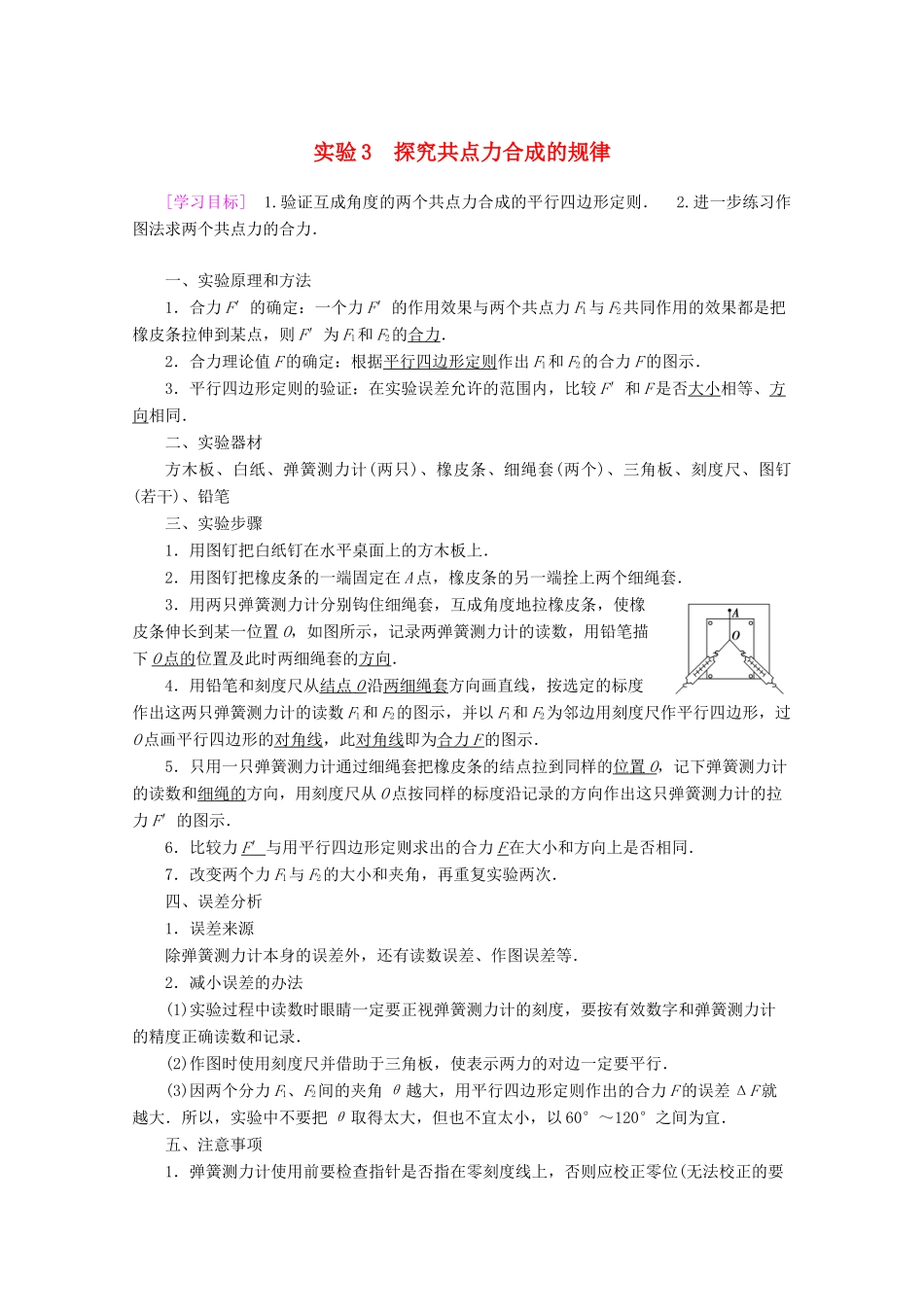

实验3探究共点力合成的规律[学习目标]1.验证互成角度的两个共点力合成的平行四边形定则．2.进一步练习作图法求两个共点力的合力．一、实验原理和方法1．合力F′的确定：一个力F′的作用效果与两个共点力F1与F2共同作用的效果都是把橡皮条拉伸到某点，则F′为F1和F2的合力．2．合力理论值F的确定：根据平行四边形定则作出F1和F2的合力F的图示．3．平行四边形定则的验证：在实验误差允许的范围内，比较F′和F是否大小相等、方向相同．二、实验器材方木板、白纸、弹簧测力计(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(若干)、铅笔三、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳套的方向．4．用铅笔和刻度尺从结点O沿两细绳套方向画直线，按选定的标度作出这两只弹簧测力计的读数F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．5．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳的方向，用刻度尺从O点按同样的标度沿记录的方向作出这只弹簧测力计的拉力F′的图示．6．比较力F′与用平行四边形定则求出的合力F在大小和方向上是否相同．7．改变两个力F1与F2的大小和夹角，再重复实验两次．四、误差分析1．误差来源除弹簧测力计本身的误差外，还有读数误差、作图误差等．2．减小误差的办法(1)实验过程中读数时眼睛一定要正视弹簧测力计的刻度，要按有效数字和弹簧测力计的精度正确读数和记录．(2)作图时使用刻度尺并借助于三角板，使表示两力的对边一定要平行．(3)因两个分力F1、F2间的夹角θ越大，用平行四边形定则作出的合力F的误差ΔF就越大．所以，实验中不要把θ取得太大，但也不宜太小，以60°～120°之间为宜．五、注意事项1．弹簧测力计使用前要检查指针是否指在零刻度线上，否则应校正零位(无法校正的要记录下零误差)．还需用钩码检查是否存在示数值误差，若存在，应加以校正．2．被测力的方向应与弹簧测力计轴线方向一致，拉动时弹簧不可与外壳相碰或摩擦．3．不要直接以橡皮条端点为结点，可拴一短细绳连两细绳套，以三绳交点为结点，应使结点小些，以便准确地记录结点O的位置．4．在同一次实验中，使橡皮条拉长时结点O的位置一定要相同．(保证作用效果相同)5．不要用老化的橡皮条，检查方法是用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化．6．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连直线确定力的方向．7．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．8．用两个弹簧测力计勾住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°到120°之间为宜．9．读数时应正视、平视刻度．10．使用弹簧测力计测力时，读数应尽量大些，但不能超出它的测量范围．【例1】在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，将橡皮条的一端固定在板上一点，两个细绳套系在橡皮条的另一端．用两个弹簧测力计分别拉住两个细绳套，互成角度地施加拉力，使橡皮条伸长，结点到达纸面上某一位置，如图所示．请将以下的实验操作和处理补充完整：①用铅笔描下结点位置，记为O；②记录两个弹簧测力计的示数F1和F2，沿每条细绳(套)的方向用铅笔分别描出几个点，用刻度尺把相应的点连成线；③只用一个弹簧测力计，通过细绳套把橡皮条的结点仍拉到位置O，记录测力计的示数F3，______________________________________________________________________________________________________________________________________________________________________________；④按照力的图示要求，作出拉力F1、F2、F3；⑤...
