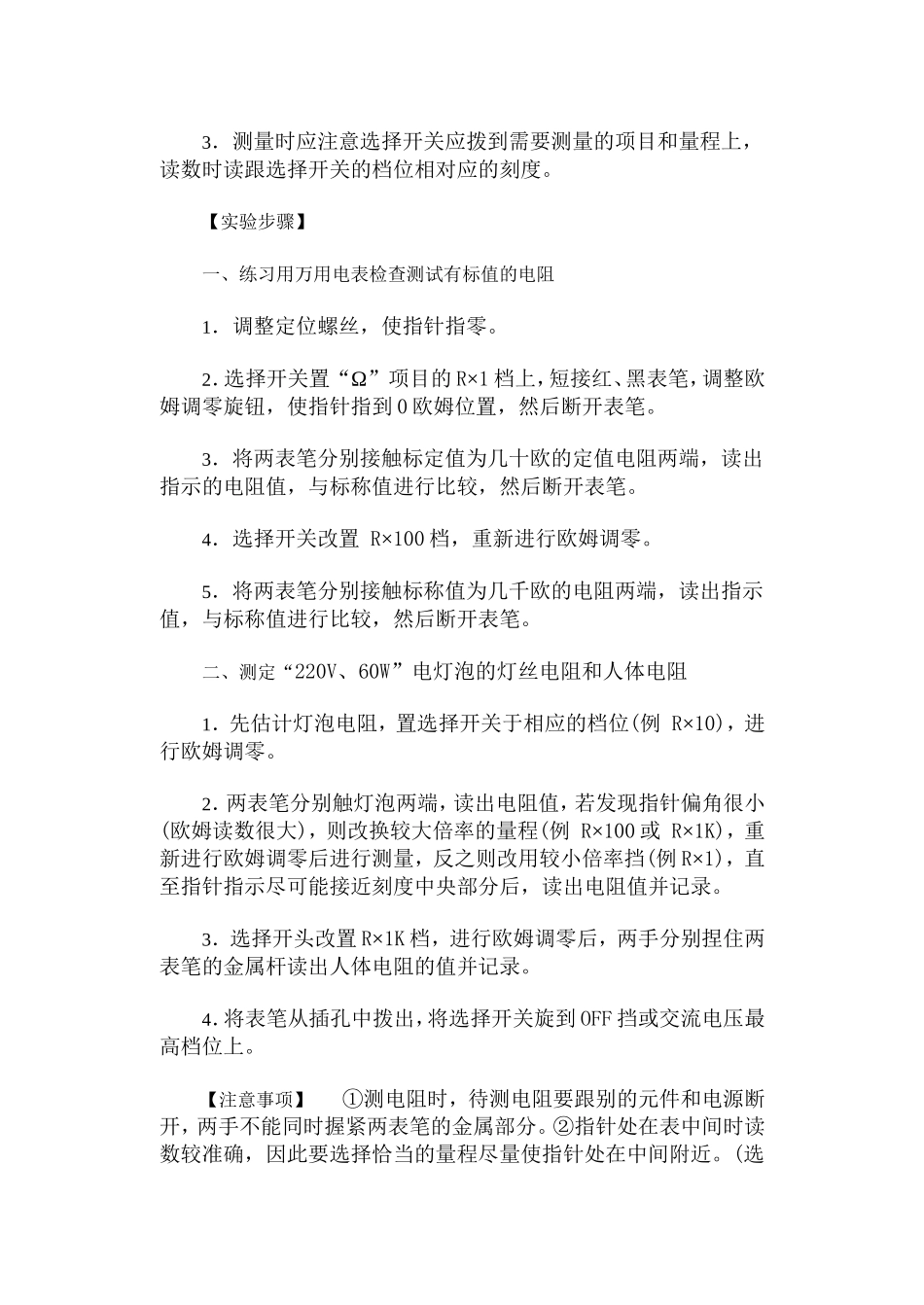

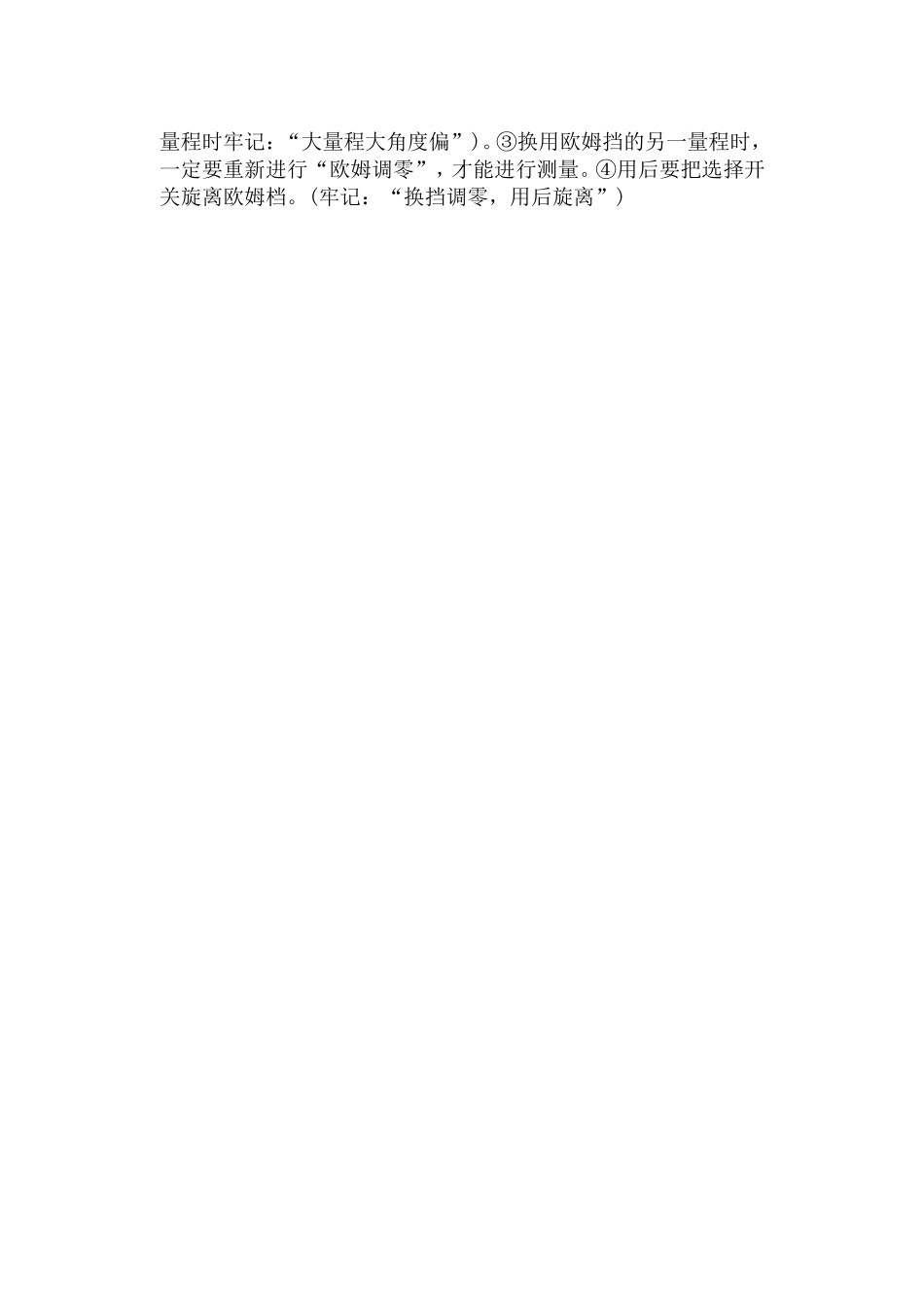

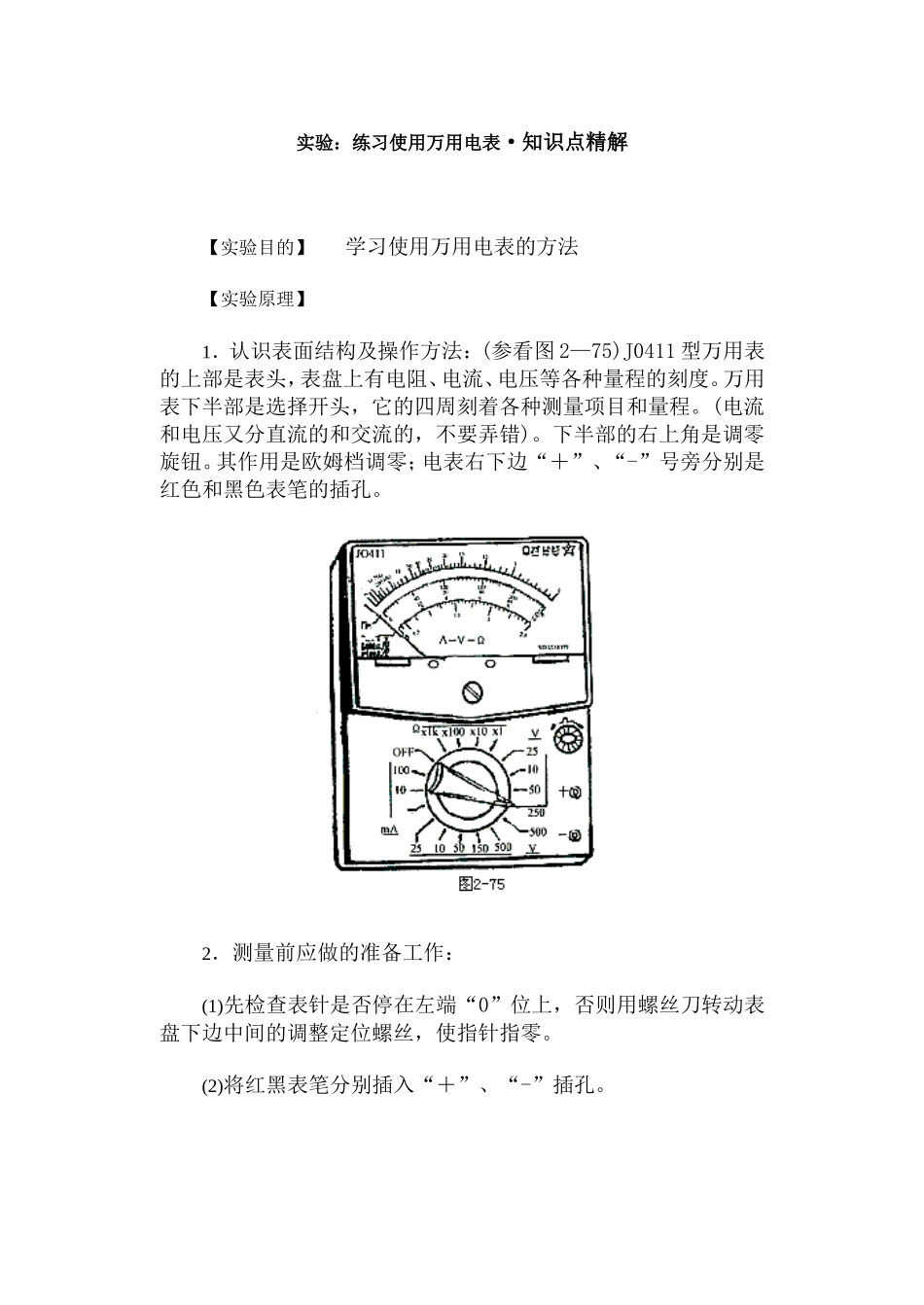

实验：练习使用万用电表·知识点精解【实验目的】学习使用万用电表的方法【实验原理】1．认识表面结构及操作方法：(参看图2—75)J0411型万用表的上部是表头，表盘上有电阻、电流、电压等各种量程的刻度。万用表下半部是选择开头，它的四周刻着各种测量项目和量程。(电流和电压又分直流的和交流的，不要弄错)。下半部的右上角是调零旋钮。其作用是欧姆档调零；电表右下边“＋”、“-”号旁分别是红色和黑色表笔的插孔。2．测量前应做的准备工作：(1)先检查表针是否停在左端“0”位上，否则用螺丝刀转动表盘下边中间的调整定位螺丝，使指针指零。(2)将红黑表笔分别插入“＋”、“-”插孔。3．测量时应注意选择开关应拨到需要测量的项目和量程上，读数时读跟选择开关的档位相对应的刻度。【实验步骤】一、练习用万用电表检查测试有标值的电阻1．调整定位螺丝，使指针指零。2．选择开关置“Ω”项目的R×1档上，短接红、黑表笔，调整欧姆调零旋钮，使指针指到0欧姆位置，然后断开表笔。3．将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标称值进行比较，然后断开表笔。4．选择开关改置R×100档，重新进行欧姆调零。5．将两表笔分别接触标称值为几千欧的电阻两端，读出指示值，与标称值进行比较，然后断开表笔。二、测定“220V、60W”电灯泡的灯丝电阻和人体电阻1．先估计灯泡电阻，置选择开关于相应的档位(例R×10)，进行欧姆调零。2．两表笔分别触灯泡两端，读出电阻值，若发现指针偏角很小(欧姆读数很大)，则改换较大倍率的量程(例R×100或R×1K)，重新进行欧姆调零后进行测量，反之则改用较小倍率挡(例R×1)，直至指针指示尽可能接近刻度中央部分后，读出电阻值并记录。3．选择开头改置R×1K档，进行欧姆调零后，两手分别捏住两表笔的金属杆读出人体电阻的值并记录。4．将表笔从插孔中拨出，将选择开关旋到OFF挡或交流电压最高档位上。【注意事项】①测电阻时，待测电阻要跟别的元件和电源断开，两手不能同时握紧两表笔的金属部分。②指针处在表中间时读数较准确，因此要选择恰当的量程尽量使指针处在中间附近。(选量程时牢记：“大量程大角度偏”)。③换用欧姆挡的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。④用后要把选择开关旋离欧姆档。(牢记：“换挡调零，用后旋离”)
