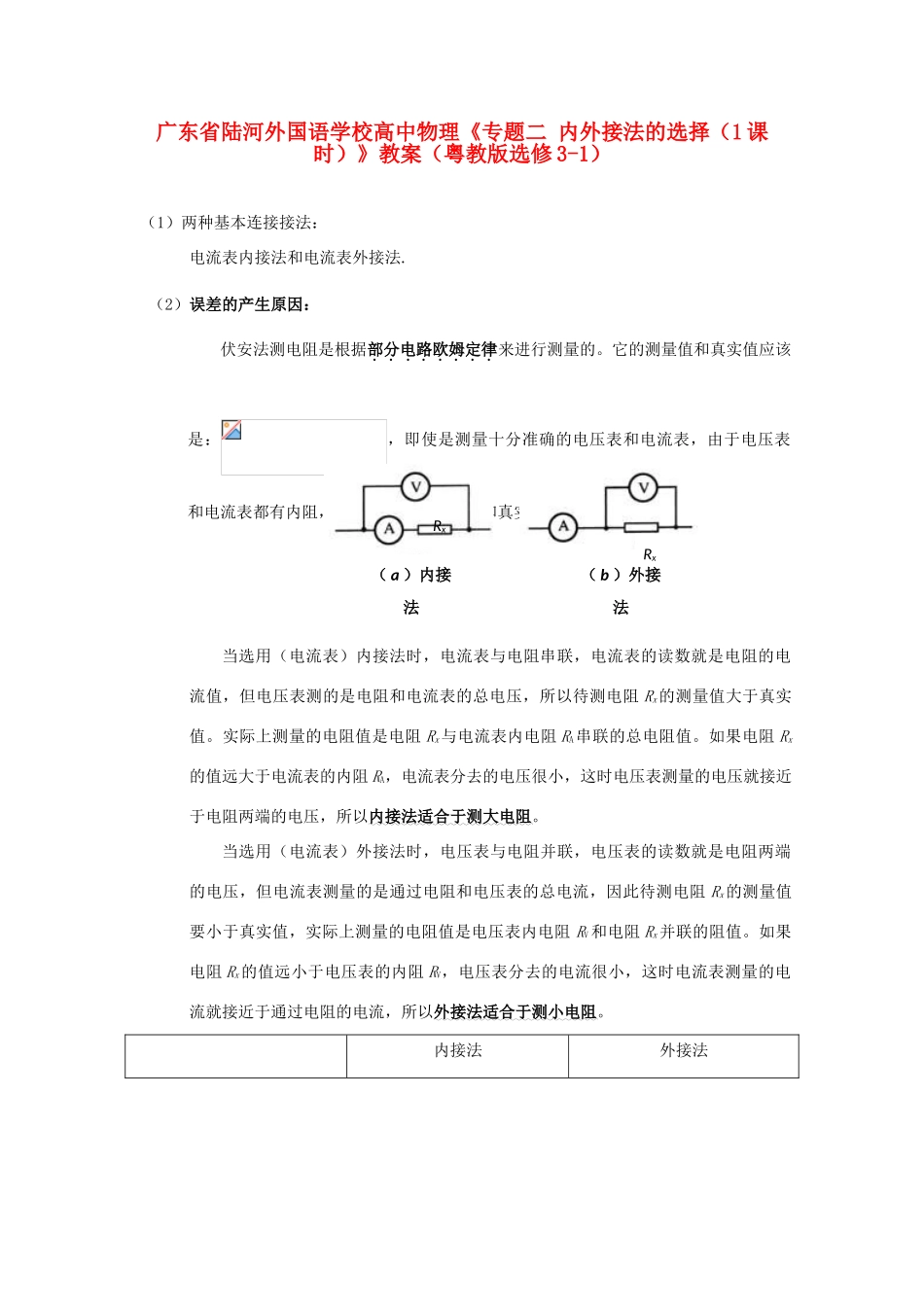

广东省陆河外国语学校高中物理《专题二内外接法的选择（1课时）》教案（粤教版选修3-1）（1）两种基本连接接法：电流表内接法和电流表外接法.（2）误差的产生原因：伏安法测电阻是根据部分电路欧姆定律来进行测量的。它的测量值和真实值应该是：，即使是测量十分准确的电压表和电流表，由于电压表和电流表都有内阻，导致了电阻的测量值和真实值存在误差。当选用（电流表）内接法时，电流表与电阻串联，电流表的读数就是电阻的电流值，但电压表测的是电阻和电流表的总电压，所以待测电阻Rx的测量值大于真实值。实际上测量的电阻值是电阻Rx与电流表内电阻RA串联的总电阻值。如果电阻Rx的值远大于电流表的内阻RA，电流表分去的电压很小，这时电压表测量的电压就接近于电阻两端的电压，所以内接法适合于测大电阻。当选用（电流表）外接法时，电压表与电阻并联，电压表的读数就是电阻两端的电压，但电流表测量的是通过电阻和电压表的总电流，因此待测电阻Rx的测量值要小于真实值，实际上测量的电阻值是电压表内电阻RV和电阻Rx并联的阻值。如果电阻Rx的值远小于电压表的内阻RV，电压表分去的电流很小，这时电流表测量的电流就接近于通过电阻的电流，所以外接法适合于测小电阻。内接法外接法RxRx（a）内接法（b）外接法电路图误差原因电流表分压电压表分流电阻测量值测量值大于真实值测量值小于真实值适用条件RA<>Rx适用于测量大电阻小电阻（3）系统的相对误差：①内接法（a）测量的实际是电阻与电流表的串联电阻，所以：相对误差②外接法（b）测量的实际上是电阻和电压表并联的电阻，所以：相对误差③当内、外接法相对误差相等时，有，所以，（）为临界值。当（即为大电阻）时用内接法，当记忆技巧：，选外接法，选内接法（即为小电阻）时用外接法，这样所测的值误差相对较小。当时，用内、外接法均可。（4）利用试触法确定内、外接法：当大小都不知道时，可用试触法确定内、外接法。如下图所示的电路，空出电压表的一个接线头，用该接线头分别试触M、N两点，观察两电表的示数变化情况，如果，说明电压表内阻带来的影响大，即电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法；如果，说明电流表内阻带来的影响大，即电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。[教学反思：内外接法是实验“测量金属的电阻率”中的一个非常重要的环节，需要学生真正的掌握。Rx
