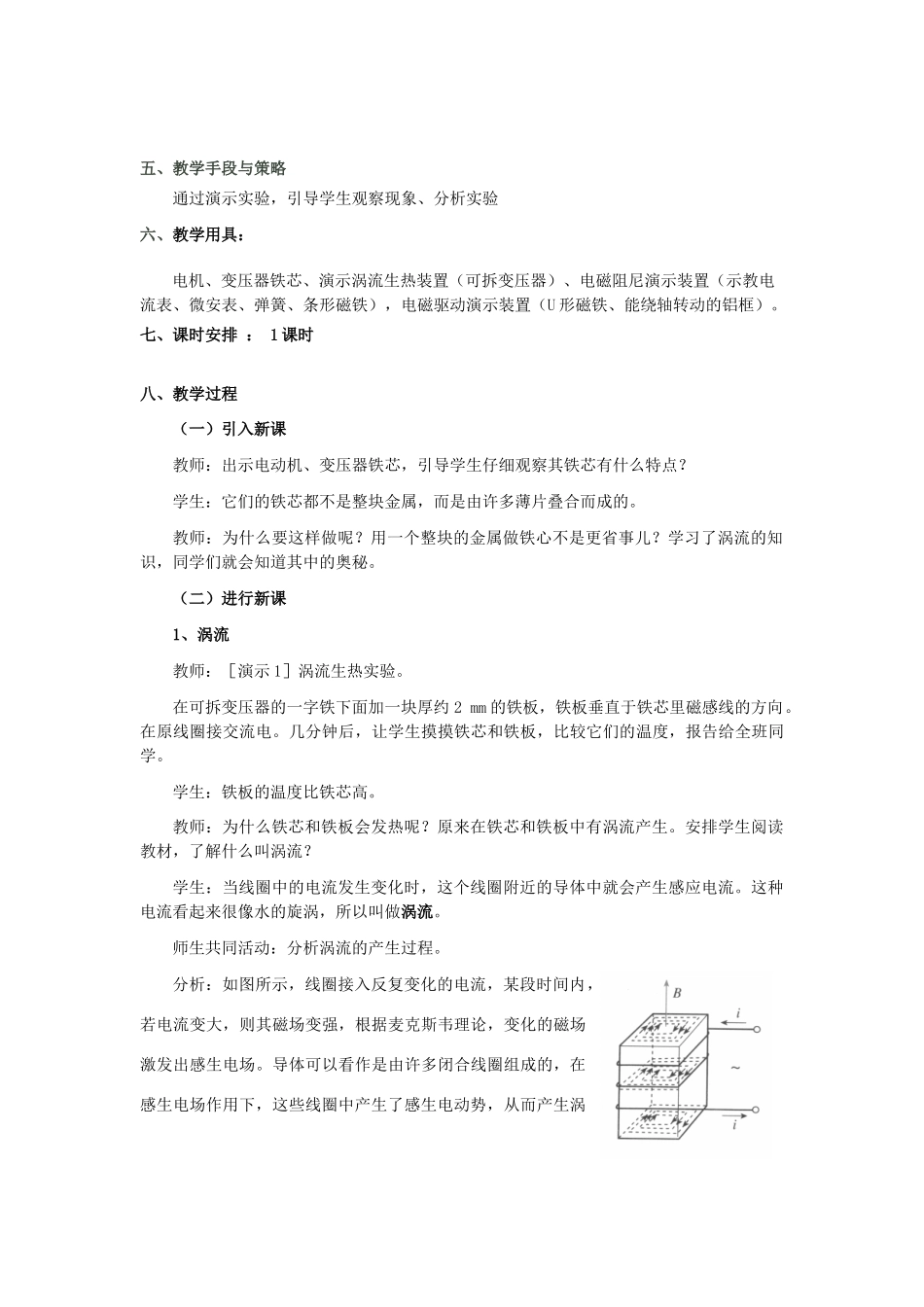

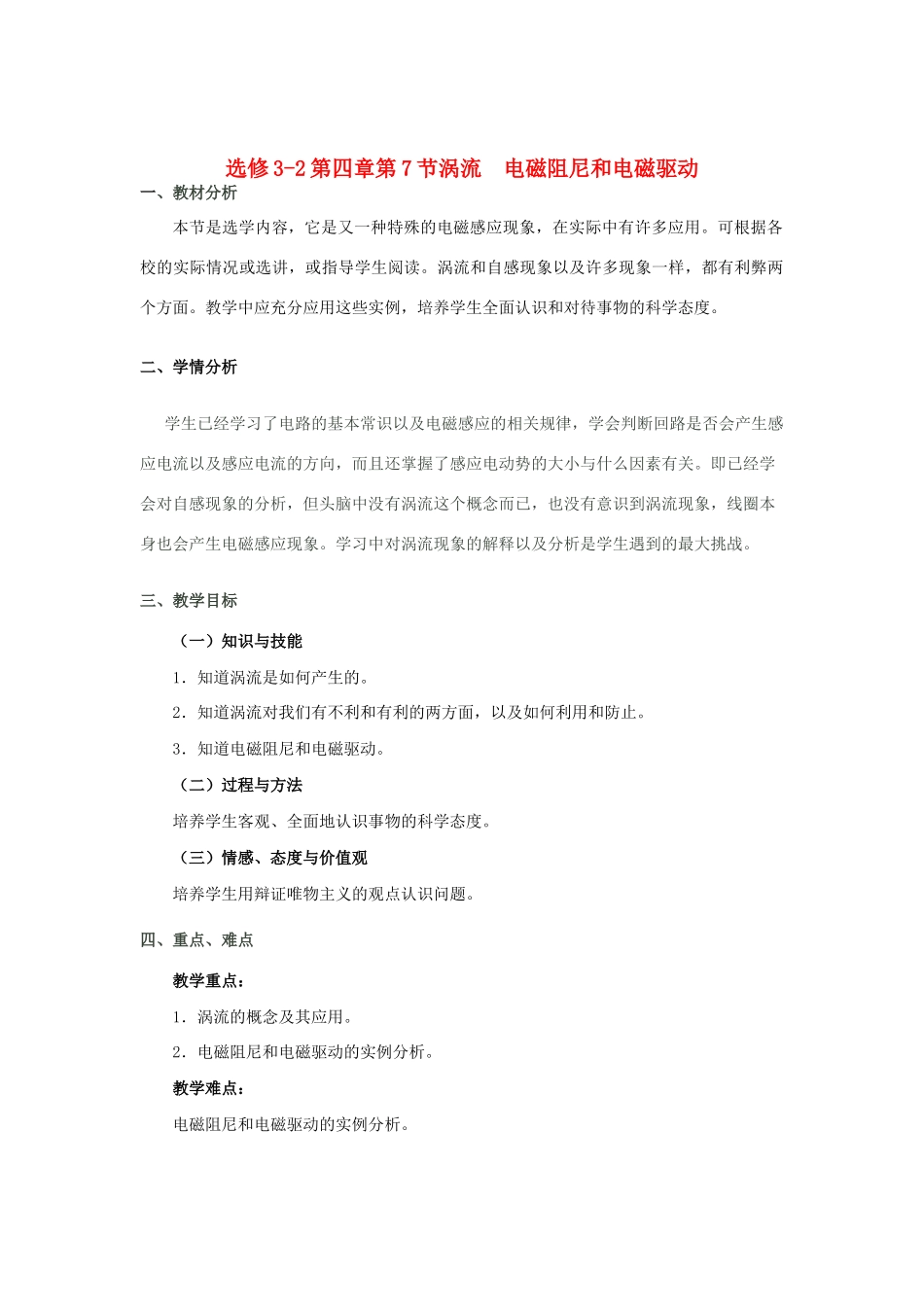

选修3-2第四章第7节涡流电磁阻尼和电磁驱动一、教材分析本节是选学内容，它是又一种特殊的电磁感应现象，在实际中有许多应用。可根据各校的实际情况或选讲，或指导学生阅读。涡流和自感现象以及许多现象一样，都有利弊两个方面。教学中应充分应用这些实例，培养学生全面认识和对待事物的科学态度。二、学情分析学生已经学习了电路的基本常识以及电磁感应的相关规律，学会判断回路是否会产生感应电流以及感应电流的方向，而且还掌握了感应电动势的大小与什么因素有关。即已经学会对自感现象的分析，但头脑中没有涡流这个概念而已，也没有意识到涡流现象，线圈本身也会产生电磁感应现象。学习中对涡流现象的解释以及分析是学生遇到的最大挑战。三、教学目标（一）知识与技能1．知道涡流是如何产生的。2．知道涡流对我们有不利和有利的两方面，以及如何利用和防止。3．知道电磁阻尼和电磁驱动。（二）过程与方法培养学生客观、全面地认识事物的科学态度。（三）情感、态度与价值观培养学生用辩证唯物主义的观点认识问题。四、重点、难点教学重点：1．涡流的概念及其应用。2．电磁阻尼和电磁驱动的实例分析。教学难点：电磁阻尼和电磁驱动的实例分析。五、教学手段与策略通过演示实验，引导学生观察现象、分析实验六、教学用具：电机、变压器铁芯、演示涡流生热装置（可拆变压器）、电磁阻尼演示装置（示教电流表、微安表、弹簧、条形磁铁），电磁驱动演示装置（U形磁铁、能绕轴转动的铝框）。七、课时安排：1课时八、教学过程（一）引入新课教师：出示电动机、变压器铁芯，引导学生仔细观察其铁芯有什么特点？学生：它们的铁芯都不是整块金属，而是由许多薄片叠合而成的。教师：为什么要这样做呢？用一个整块的金属做铁心不是更省事儿？学习了涡流的知识，同学们就会知道其中的奥秘。（二）进行新课1、涡流教师：［演示1］涡流生热实验。在可拆变压器的一字铁下面加一块厚约2mm的铁板，铁板垂直于铁芯里磁感线的方向。在原线圈接交流电。几分钟后，让学生摸摸铁芯和铁板，比较它们的温度，报告给全班同学。学生：铁板的温度比铁芯高。教师：为什么铁芯和铁板会发热呢？原来在铁芯和铁板中有涡流产生。安排学生阅读教材，了解什么叫涡流？学生：当线圈中的电流发生变化时，这个线圈附近的导体中就会产生感应电流。这种电流看起来很像水的旋涡，所以叫做涡流。师生共同活动：分析涡流的产生过程。分析：如图所示，线圈接入反复变化的电流，某段时间内，若电流变大，则其磁场变强，根据麦克斯韦理论，变化的磁场激发出感生电场。导体可以看作是由许多闭合线圈组成的，在感生电场作用下，这些线圈中产生了感生电动势，从而产生涡旋状的感应电流。由于导体存在电阻，当电流在导体中流动时，就会产生电热，这就是涡流的热效应。教师：课件演示，涡流的产生过程，增强学生的感性认识。教师：为什么铁板的温度比铁芯高？学生：因为铁板中的涡流很强，会产生大量的热。而铁芯中的涡流被限制在狭窄的薄片之内，回路的电阻很大，涡流大为减弱，涡流产生的热量也减少。教师：同学们明白了为什么铁芯用薄片叠合而成了吗？学生：为了减少涡流损失的电能，同时也保护铁芯不被烧坏。教师：下面大家阅读教材，了解一下涡流在生产、生活、科技等方面的应用。2、电磁阻尼教师：下面我们看教材30页上的“思考与讨论”，分组讨论，然后发表自己的见解。学生：阅读教材后，发表自己的看法。师生共同活动，得出电磁阻尼的概念：导体在磁场中运动时，感应电流使导体受到安培力的作用，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼。教师：［演示2］电磁阻尼。按照教材“做一做”中叙述的内容，演示电表指针在偏转过程中受到的电磁阻尼现象。学生观察现象并解释现象。［演示3］如图所示，弹簧下端悬挂一根磁铁，将磁铁托起到某高度后释放，磁铁能振动较长时间才停下来。如果在磁铁下端放一固定线圈，磁铁会很快停下来。上述现象说明了什么？学生：观察现象并作出分析。当磁铁穿过固定的闭合线圈时，在闭合线圈中会产生感应电流，感应电流的磁场会阻碍磁铁和线圈靠近或离开，也就是磁铁振动时除了空气...
