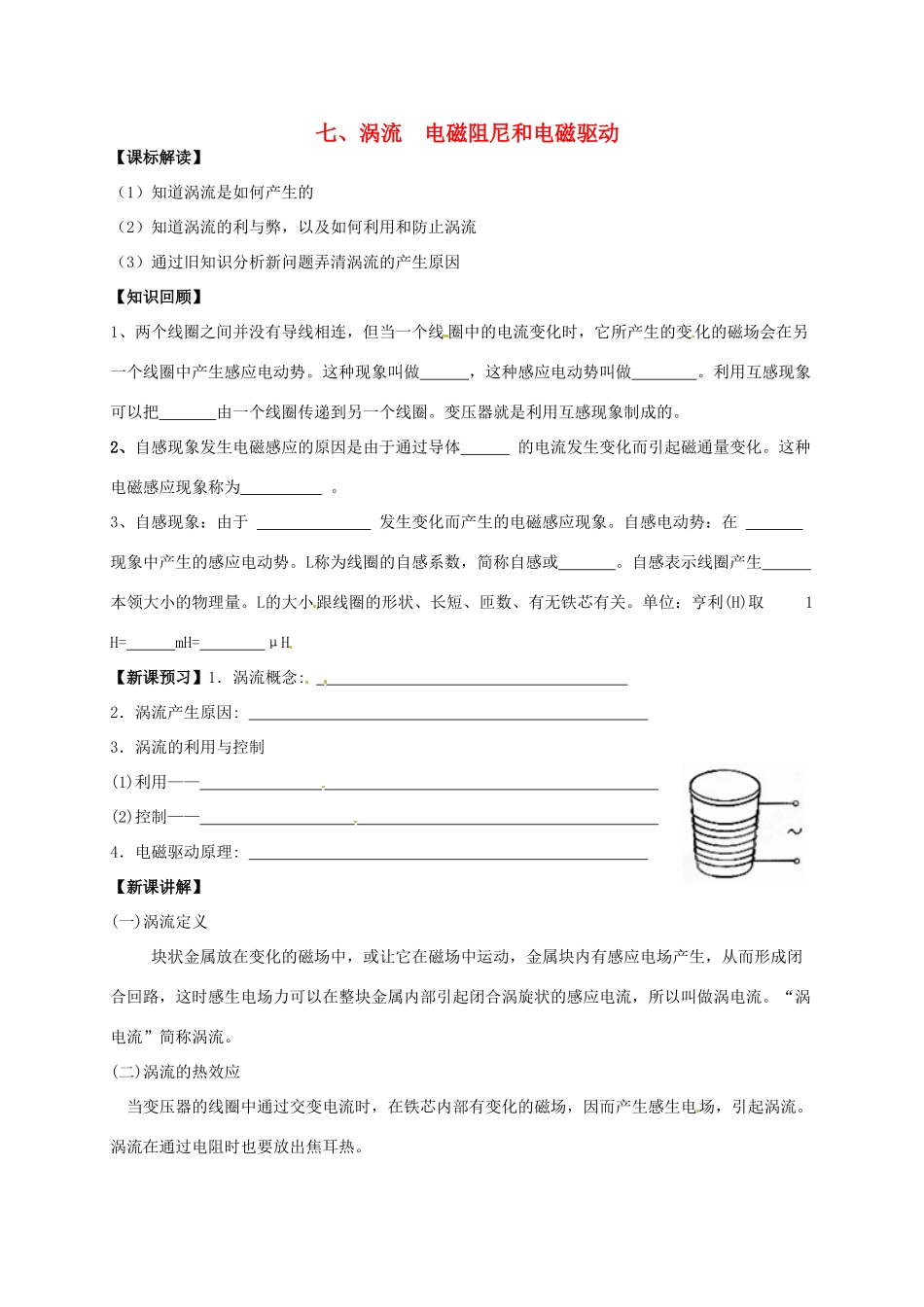

七、涡流电磁阻尼和电磁驱动【课标解读】（1）知道涡流是如何产生的（2）知道涡流的利与弊，以及如何利用和防止涡流（3）通过旧知识分析新问题弄清涡流的产生原因【知识回顾】1、两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势。这种现象叫做，这种感应电动势叫做。利用互感现象可以把由一个线圈传递到另一个线圈。变压器就是利用互感现象制成的。2、自感现象发生电磁感应的原因是由于通过导体的电流发生变化而引起磁通量变化。这种电磁感应现象称为。3、自感现象：由于发生变化而产生的电磁感应现象。自感电动势：在现象中产生的感应电动势。L称为线圈的自感系数，简称自感或。自感表示线圈产生本领大小的物理量。L的大小跟线圈的形状、长短、匝数、有无铁芯有关。单位：亨利(H)取1H=mH=μH【新课预习】1．涡流概念:2．涡流产生原因:3．涡流的利用与控制(1)利用——(2)控制——4．电磁驱动原理:【新课讲解】(一)涡流定义块状金属放在变化的磁场中，或让它在磁场中运动，金属块内有感应电场产生，从而形成闭合回路，这时感生电场力可以在整块金属内部引起闭合涡旋状的感应电流，所以叫做涡电流。“涡电流”简称涡流。(二)涡流的热效应当变压器的线圈中通过交变电流时，在铁芯内部有变化的磁场，因而产生感生电场，引起涡流。涡流在通过电阻时也要放出焦耳热。1．应用：利用的热效应进行加热的方法称为感应加热。而涡流的大小和磁通量变化率成正比，磁场变化的频率越高，导体里的涡流也越大。实际上,一般使用高频交流电激发涡流。如：A．高频焊接：线圈中通以高频交流电时，待焊接的金属工件中就产生感应电流（涡电流）。由于焊缝处的接触电阻很大，放出的焦耳热很多，致使温度升得很高，将金属熔化，焊接在一起。我国生产的自行车架就是用这种方法焊接的。B．高频感应炉：高频感应炉利用涡流来熔化金属。图是冶炼金属的感应炉的示意图．冶炼锅内装入被冶炼的金属，线圈通上高频交变电流，这时被冶炼的金属中就产生很强的涡流，从而产生大量的热使金属熔化．这种冶炼方法速度快，温度容易控制，并能避免有害杂质混入被冶炼的金属中，因此适于冶炼特种合金和特种钢．C．电磁炉：电磁炉的工作原理是采用磁场感应涡加流加热原理，利用电流通过线圈产生磁场，当磁场内的磁力线通过铁质锅底时会产生无数的涡流是锅的本身自行高速发热，然后再作用于锅内食物。这种最新的加热方式，能减少热量传递的中间环节，可大大提升制热效率，比传统炉具（电炉、气炉）节省能源一半以上。(三)涡流的磁效应1．电磁阻尼现象：把铜板做成的摆放到电磁铁的磁场中，当电磁铁未通电时，摆要往复多次，摆才能停止下来．如果电磁铁通电，磁场在摆动的铜板中产生涡流。涡流受磁场作用力的方向与摆动方向相反，因而增大了摆的阻尼，摆很快就能停止下来。这种现象称为电磁阻尼。2．应用：电磁仪表中的电磁阻尼器就是根据涡流磁效应制作的，在磁电式测量仪表中，常把使指针偏转的线圈绕在闭合铝框上，当测量电流流过线圈时，铝框随线圈指针一起在磁场中转动，这时铝框内产生的涡流将受到磁场作用力，抑止指针的摆动，使指针较快地稳定在指示位置上。此外，电气机车的电磁制动器也是根据这一效应制作的。(四)涡流的机械效应----电磁驱动在磁场运动时带动导体一起运动，这种作用称为“电磁驱动”作用。当磁铁转动时，根据楞次定律此时在圆盘上将产生涡流，受到磁场的作用力将产生一个促使金属圆盘按磁场旋转方向发生转动的力矩。但是如果圆盘的转速达到了与磁场转速一样，则两者的相对速度为零，感应电流便不会产生，这时电磁驱动作用便消失。所以在电磁驱动作用下，金属圆盘的转速总要比磁铁或磁场的转速小，或者说两者的转速总是异步的。感应式异步电动机就是根据这个原理制成的。电磁驱动作用可用来制造测量转速的电表，这类转速表常称为磁性式转速表。(五)、方法点拨:涡流是由于变化的磁场产生电场,这种电场称为涡旋电场，这时涡旋电场力可以在整块金属内部引起涡电流。因此涡流的大小取决于回路电阻和磁场变化率例题1、下列哪些措施是为了防止...
