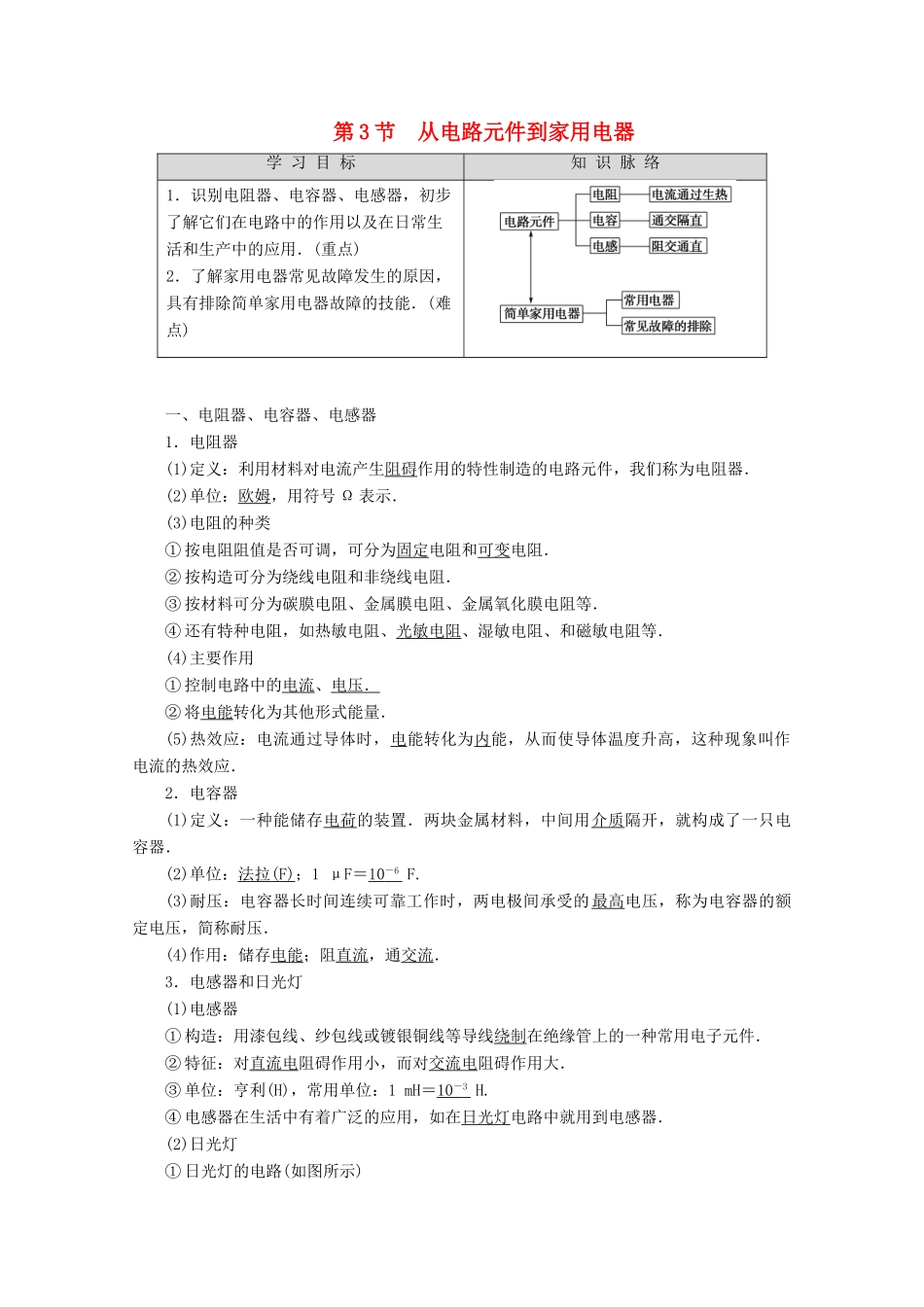

第3节从电路元件到家用电器学习目标知识脉络1．识别电阻器、电容器、电感器，初步了解它们在电路中的作用以及在日常生活和生产中的应用．(重点)2．了解家用电器常见故障发生的原因，具有排除简单家用电器故障的技能．(难点)一、电阻器、电容器、电感器1．电阻器(1)定义：利用材料对电流产生阻碍作用的特性制造的电路元件，我们称为电阻器．(2)单位：欧姆，用符号Ω表示．(3)电阻的种类①按电阻阻值是否可调，可分为固定电阻和可变电阻．②按构造可分为绕线电阻和非绕线电阻．③按材料可分为碳膜电阻、金属膜电阻、金属氧化膜电阻等．④还有特种电阻，如热敏电阻、光敏电阻、湿敏电阻、和磁敏电阻等．(4)主要作用①控制电路中的电流、电压．②将电能转化为其他形式能量．(5)热效应：电流通过导体时，电能转化为内能，从而使导体温度升高，这种现象叫作电流的热效应．2．电容器(1)定义：一种能储存电荷的装置．两块金属材料，中间用介质隔开，就构成了一只电容器．(2)单位：法拉(F)；1μF＝10－6F.(3)耐压：电容器长时间连续可靠工作时，两电极间承受的最高电压，称为电容器的额定电压，简称耐压．(4)作用：储存电能；阻直流，通交流．3．电感器和日光灯(1)电感器①构造：用漆包线、纱包线或镀银铜线等导线绕制在绝缘管上的一种常用电子元件．②特征：对直流电阻碍作用小，而对交流电阻碍作用大．③单位：亨利(H)，常用单位：1mH＝10－3H.④电感器在生活中有着广泛的应用，如在日光灯电路中就用到电感器．(2)日光灯①日光灯的电路(如图所示)②启动器利用氖管的辉光放电，起着自动把电路接通和断开的作用．③镇流器在日光灯点燃时，利用自感现象，产生瞬时高压；在日光灯正常发光时，利用自感现象起降压限流作用．二、简单家用电器常见故障的排除1．如果电器在正常工作时突然停止工作而又没有出现任何异味，首先应该检查插头与插板是否接触不良或有问题；再看供电电压是否正常，确定是否停电或落闸或者熔丝是否熔断等，最后查看电器的熔丝是否熔断．2．若发现有异味或工作异常或已看见冒烟等问题，应立刻断开电源，故障排除前不能继续使用．1．思考判断(1)电容器在交变电路中，相当于一个电阻具有分压作用．(√)(2)电容器接到交流电源时，有自由电荷通过电容器．(×)(3)日光灯正常发光后，启动器就不起什么作用了．(√)(4)镇流器只起升压作用．(×)(5)如果电器在正常工作时突然停止，一定是该电器损坏．(×)(6)若发现有焦味或看到冒烟等问题，首先应切断电源．(√)2．合作探究(1)为什么电容器与直流电源相连时，不能形成持续的电流？【提示】当电容器与直流电源的两极相连接时，接通的瞬间因电容器充电产生瞬时电流，充电完毕后，电容器两极板间电压与电源两极间电压相等，电路中没有电流．(2)在电工师傅修理不亮的日光灯时，怀疑是启动器损坏，使用随身携带的带有绝缘把手的尖嘴钳的两尖头将电路接通片刻，然后迅速拔出，日光灯便启动起来，请给予解释．【提示】尖嘴钳的两尖头接通电路片刻，相当于启动器中动触片与静触片导电；迅速拔出相当于动触片与静触片分离，从而在镇流器两端产生瞬时高压，进而使日光灯管内稀薄气体电离而导电，日光灯便启动起来.电阻器、电容器、电感器1．电容器(1)工作原理电容器广泛应用于滤波、耦合、振荡等电子电路中，如收音机的调谐电路中就有电容器．电容器的工作原理如图所示，电容器接直流电源时，灯泡虽然不亮，但是电容器自身带上了电荷，并且接电源正极的极板带的是正电，接负极的极板带的是负电．当接交变电流时，因为交变电流的电压周期性变化，所以电容器两个极板上的电量也周期性变化，相当于电流“通过”了电容器(实际上电子没有穿过电容器)，因此，接交流电的时候灯泡发光．(2)在电路中的作用电容器的作用就是充放电，在充放电时形成充放电电流，当充放电结束或稳定后，电路中的电流消失．在直流电路里，充放电结束后，不通直流电，具有隔直流的作用．在交流电路里，充放电一直进行着，我们就说交流电通过了电容器，具有通交流的作用．但电容器对交流电有阻碍作用，且该阻碍作用随频率的增加而减小．电容器在电路里“通交流，隔直流；通高...
