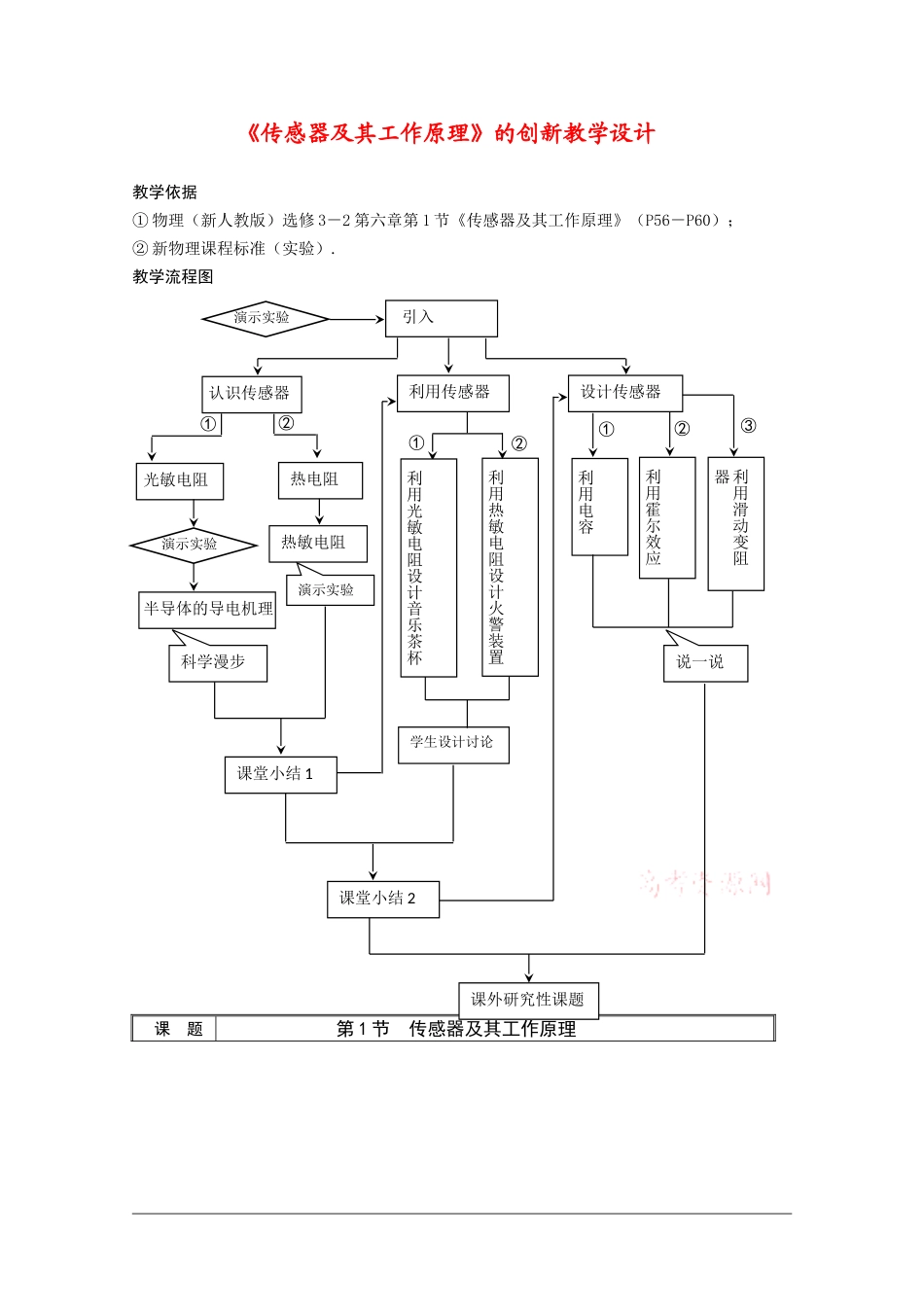

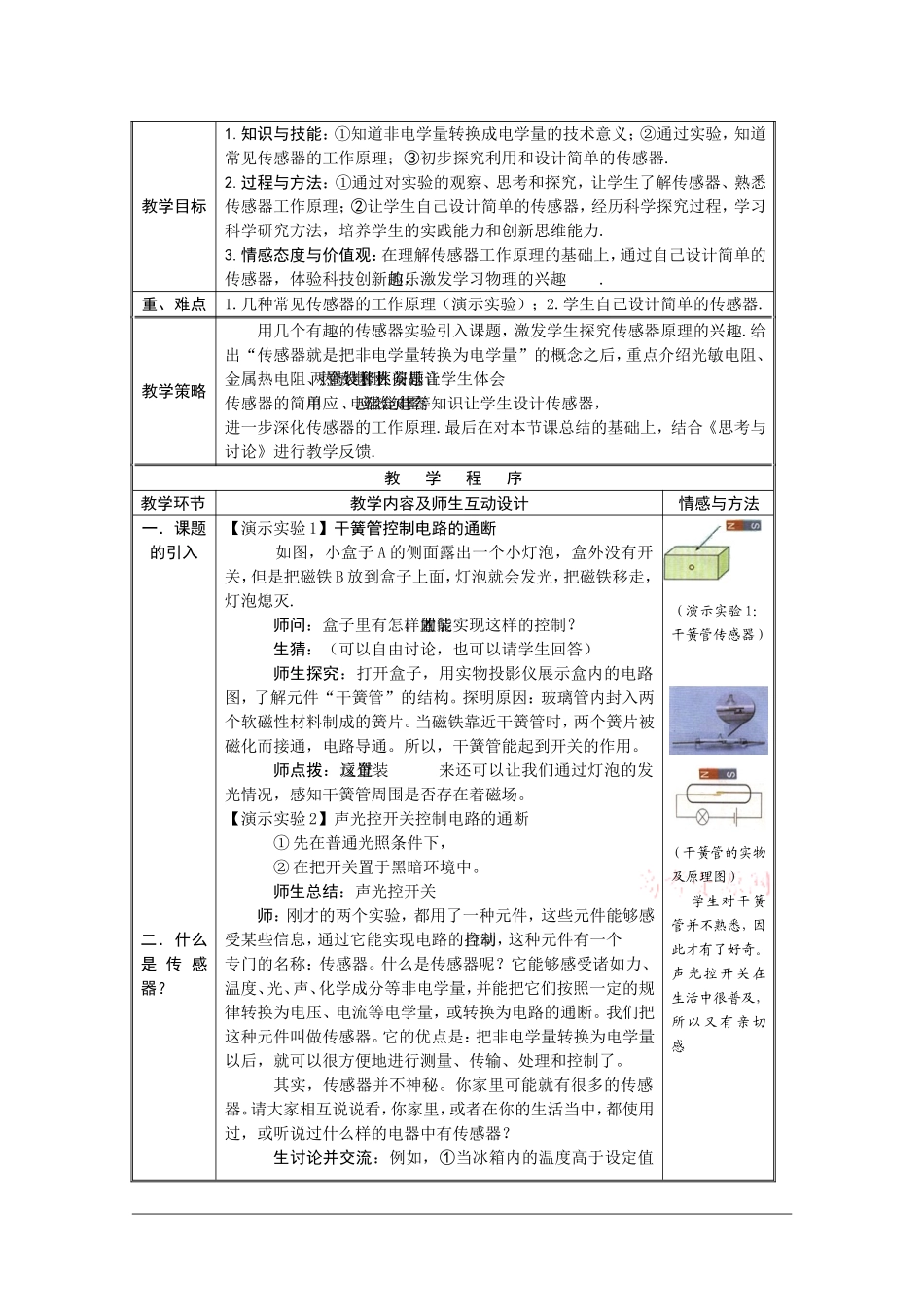

《传感器及其工作原理》的创新教学设计教学依据①物理（新人教版）选修3－2第六章第1节《传感器及其工作原理》（P56－P60）；②新物理课程标准（实验）.教学流程图课题第1节传感器及其工作原理①②③②①②①引入认识传感器演示实验光敏电阻半导体的导电机理演示实验热电阻热敏电阻科学漫步说一说演示实验设计传感器课堂小结1课外研究性课题利用传感器利用光敏电阻设计音乐茶杯利用热敏电阻设计火警装置课堂小结2利用电容利用霍尔效应利用滑动变阻器学生设计讨论教学目标1.知识与技能：①知道非电学量转换成电学量的技术意义；②通过实验，知道常见传感器的工作原理；③初步探究利用和设计简单的传感器.2.过程与方法：①通过对实验的观察、思考和探究，让学生了解传感器、熟悉传感器工作原理；②让学生自己设计简单的传感器，经历科学探究过程，学习科学研究方法，培养学生的实践能力和创新思维能力.3.情感态度与价值观：在理解传感器工作原理的基础上，通过自己设计简单的传感器，体验科技创新的乐趣，激发学习物理的兴趣.重、难点1.几种常见传感器的工作原理（演示实验）；2.学生自己设计简单的传感器.教学策略用几个有趣的传感器实验引入课题，激发学生探究传感器原理的兴趣.给出“传感器就是把非电学量转换为电学量”的概念之后，重点介绍光敏电阻、金属热电阻、热敏电阻.安排音乐茶杯和火警装置两个设计性问题让学生体会传感器的简单应用.结合电容、霍尔效应、电阻定律等知识让学生设计传感器，进一步深化传感器的工作原理.最后在对本节课总结的基础上，结合《思考与讨论》进行教学反馈.教学程序教学环节教学内容及师生互动设计情感与方法一．课题的引入二．什么是传感器？【演示实验1】干簧管控制电路的通断如图，小盒子A的侧面露出一个小灯泡，盒外没有开关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移走，灯泡熄灭.师问：盒子里有怎样的装置，才能实现这样的控制？生猜：（可以自由讨论，也可以请学生回答）师生探究：打开盒子，用实物投影仪展示盒内的电路图，了解元件“干簧管”的结构。探明原因：玻璃管内封入两个软磁性材料制成的簧片。当磁铁靠近干簧管时，两个簧片被磁化而接通，电路导通。所以，干簧管能起到开关的作用。师点拨：这个装置反过来还可以让我们通过灯泡的发光情况，感知干簧管周围是否存在着磁场。【演示实验2】声光控开关控制电路的通断①先在普通光照条件下，②在把开关置于黑暗环境中。师生总结：声光控开关师：刚才的两个实验，都用了一种元件，这些元件能够感受某些信息，通过它能实现电路的自动控制，这种元件有一个专门的名称：传感器。什么是传感器呢？它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。我们把这种元件叫做传感器。它的优点是：把非电学量转换为电学量以后，就可以很方便地进行测量、传输、处理和控制了。其实，传感器并不神秘。你家里可能就有很多的传感器。请大家相互说说看，你家里，或者在你的生活当中，都使用过，或听说过什么样的电器中有传感器？生讨论并交流：例如，①当冰箱内的温度高于设定值（演示实验1：干簧管传感器）（干簧管的实物及原理图）学生对干簧管并不熟悉，因此才有了好奇。声光控开关在生活中很普及，所以又有亲切感三．光敏电阻四．金属热电阻和热敏电阻时，制冷系统自动启动，而当温度低于设定值时，制冷系统又会自动停止。冰箱的控制，是通过温度传感器实现的。②楼梯道的电灯，晚上，有人经过楼道时，开关自动接通，灯就亮；白天，不管是否有人经过，开关都是断开的，灯总是不亮，这种开关用的就是声光传感器。③为了防止火灾的发生，在宾馆房间的天花板上大多有一个小盒子，当房间失火时它能感知出现的烟雾，通过电路发出警报，这个小盒子就是烟雾传感器。④其他如宾馆洗手间的墙壁上干手机的湿度传感器、电视机里换频道的红外传感器、电饭锅的温控开关、养鸡场里的孵化器、交警用来测驾驶员是否酒后开车的酒精气体测试仪、磁悬浮列车里的加速度测试器、电容式话筒里的电容式传感器、自动洗衣机里的压力传感...
