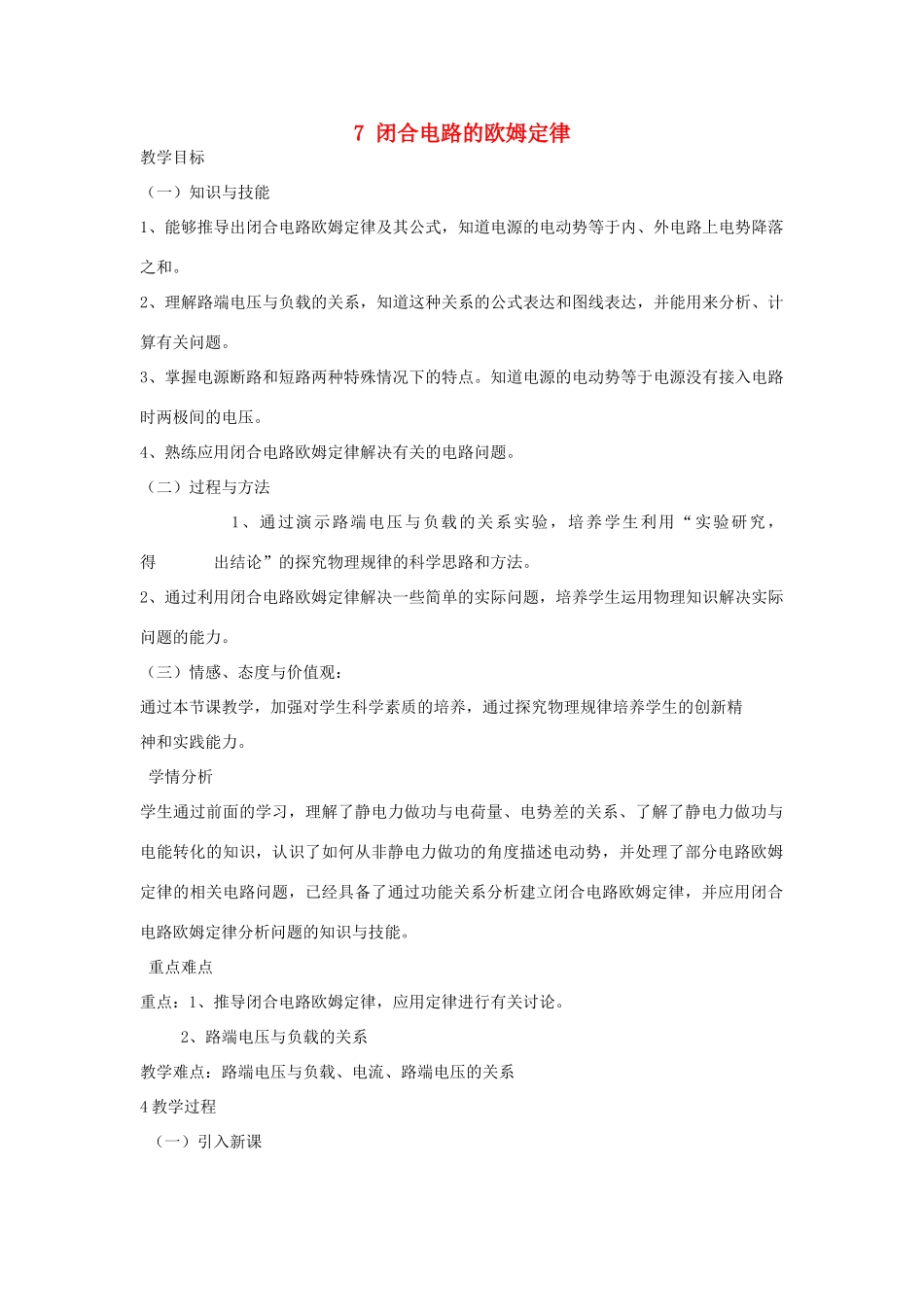

高中物理 第二章 恒定电流 第二章 恒定电流 2.7 闭合电路的欧姆定律教案 新人教版选修3-1-新人教版高二选修3-1物理教案_第1页
1/6

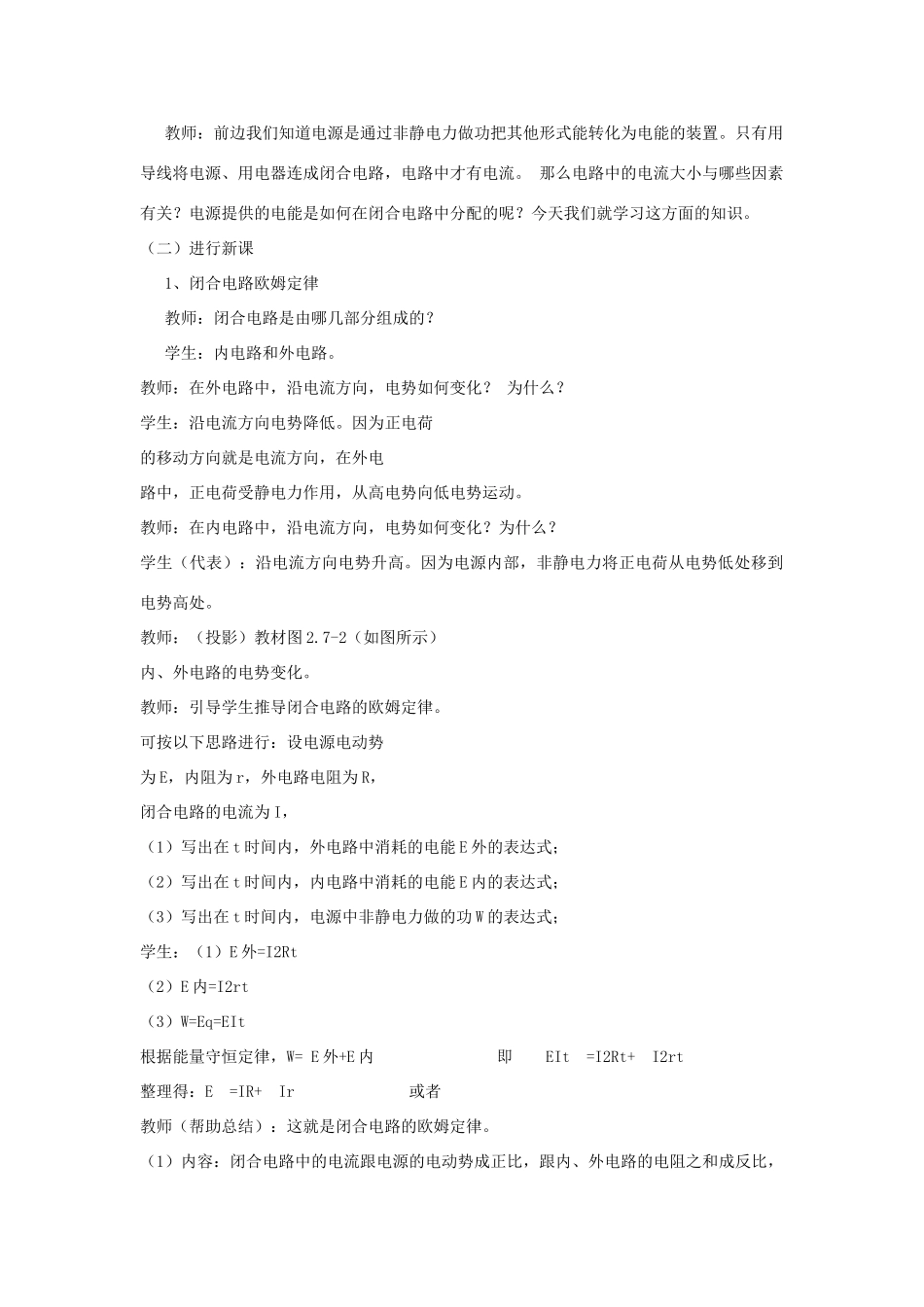

高中物理 第二章 恒定电流 第二章 恒定电流 2.7 闭合电路的欧姆定律教案 新人教版选修3-1-新人教版高二选修3-1物理教案_第2页
2/6
高中物理 第二章 恒定电流 第二章 恒定电流 2.7 闭合电路的欧姆定律教案 新人教版选修3-1-新人教版高二选修3-1物理教案_第3页
3/6
7闭合电路的欧姆定律教学目标(一)知识与技能1、能够推导出闭合电路欧姆定律及其公式,知道电源的电动势等于内、外电路上电势降落之和。2、理解路端电压与负载的关系,知道这种关系的公式表达和图线表达,并能用来分析、计算有关问题。3、掌握电源断路和短路两种特殊情况下的特点。知道电源的电动势等于电源没有接入电路时两极间的电压。4、熟练应用闭合电路欧姆定律解决有关的电路问题。(二)过程与方法1、通过演示路端电压与负载的关系实验,培养学生利用“实验研究,得出结论”的探究物理规律的科学思路和方法。2、通过利用闭合电路欧姆定律解决一些简单的实际问题,培养学生运用物理知识解决实际问题的能力。(三)情感、态度与价值观:通过本节课教学,加强对学生科学素质的培养,通过探究物理规律培养学生的创新精神和实践能力。学情分析学生通过前面的学习,理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识,认识了如何从非静电力做功的角度描述电动势,并处理了部分电路欧姆定律的相关电路问题,已经具备了通过功能关系分析建立闭合电路欧姆定律,并应用闭合电路欧姆定律分析问题的知识与技能。重点难点重点:1、推导闭合电路欧姆定律,应用定律进行有关讨论。2、路端电压与负载的关系教学难点:路端电压与负载、电流、路端电压的关系4教学过程(一)引入新课教师:前边我们知道电源是通过非静电力做功把其他形式能转化为电能的装置。只有用导线将电源、用电器连成闭合电路,电路中才有电流。那么电路中的电流大小与哪些因素有关?电源提供的电能是如何在闭合电路中分配的呢?今天我们就学习这方面的知识。(二)进行新课1、闭合电路欧姆定律教师:闭合电路是由哪几部分组成的?学生:内电路和外电路。教师:在外电路中,沿电流方向,电势如何变化?为什么?学生:沿电流方向电势降低。因为正电荷的移动方向就是电流方向,在外电路中,正电荷受静电力作用,从高电势向低电势运动。教师:在内电路中,沿电流方向,电势如何变化?为什么?学生(代表):沿电流方向电势升高。因为电源内部,非静电力将正电荷从电势低处移到电势高处。教师:(投影)教材图2.7-2(如图所示)内、外电路的电势变化。教师:引导学生推导闭合电路的欧姆定律。可按以下思路进行:设电源电动势为E,内阻为r,外电路电阻为R,闭合电路的电流为I,(1)写出在t时间内,外电路中消耗的电能E外的表达式;(2)写出在t时间内,内电路中消耗的电能E内的表达式;(3)写出在t时间内,电源中非静电力做的功W的表达式;学生:(1)E外=I2Rt(2)E内=I2rt(3)W=Eq=EIt根据能量守恒定律,W=E外+E内即EIt=I2Rt+I2rt整理得:E=IR+Ir或者教师(帮助总结):这就是闭合电路的欧姆定律。(1)内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比,这个结论叫做闭合电路的欧姆定律。(2)公式:I=(3)适用条件:外电路是纯电阻的电路。根据欧姆定律,外电路两端的电势降落为U外=IR,习惯上成为路端电压,内电路的电势降落为U内=Ir,代入E=IR+Ir得该式表明,电动势等于内外电路电势降落之和。2、路端电压与负载的关系教师:对给定的电源,E、r均为定值,外电阻变化时,电路中的电流如何变化?学生:据I=可知,R增大时I减小;R减小时I增大。教师:外电阻增大时,路端电压如何变化?理论分析:教师:下面用前面学过的知识讨论它们之间的关系。路端电压与电流的关系式是什么?学生:U=E-Ir教师:就某个电源来说,电动势E和内阻r是一定的。当R增大时,由得,I减小,由U=E-Ir,路端电压增大。反之,当R减小时,由得,I增大,由U=E-Ir,路端电压减小。实验验证:教师:实践是检验真理的惟一标准,让我们一起来做下面的实验。演示实验:探讨路端电压随外电阻变化的规律。(1)投影实验电路图如图所示。(2)按电路图连接电路。(3)调节滑动变阻器,改变外电路的电阻,观察路端电压怎样随电流(或外电阻)而改变。学生:总结实验结论:当外电阻增大时,电流减小,路端电压增大;当外电阻减小时,电流增大,路端电压减小。拓展:讨论两种特殊情况:教师:刚才我们讨论...
