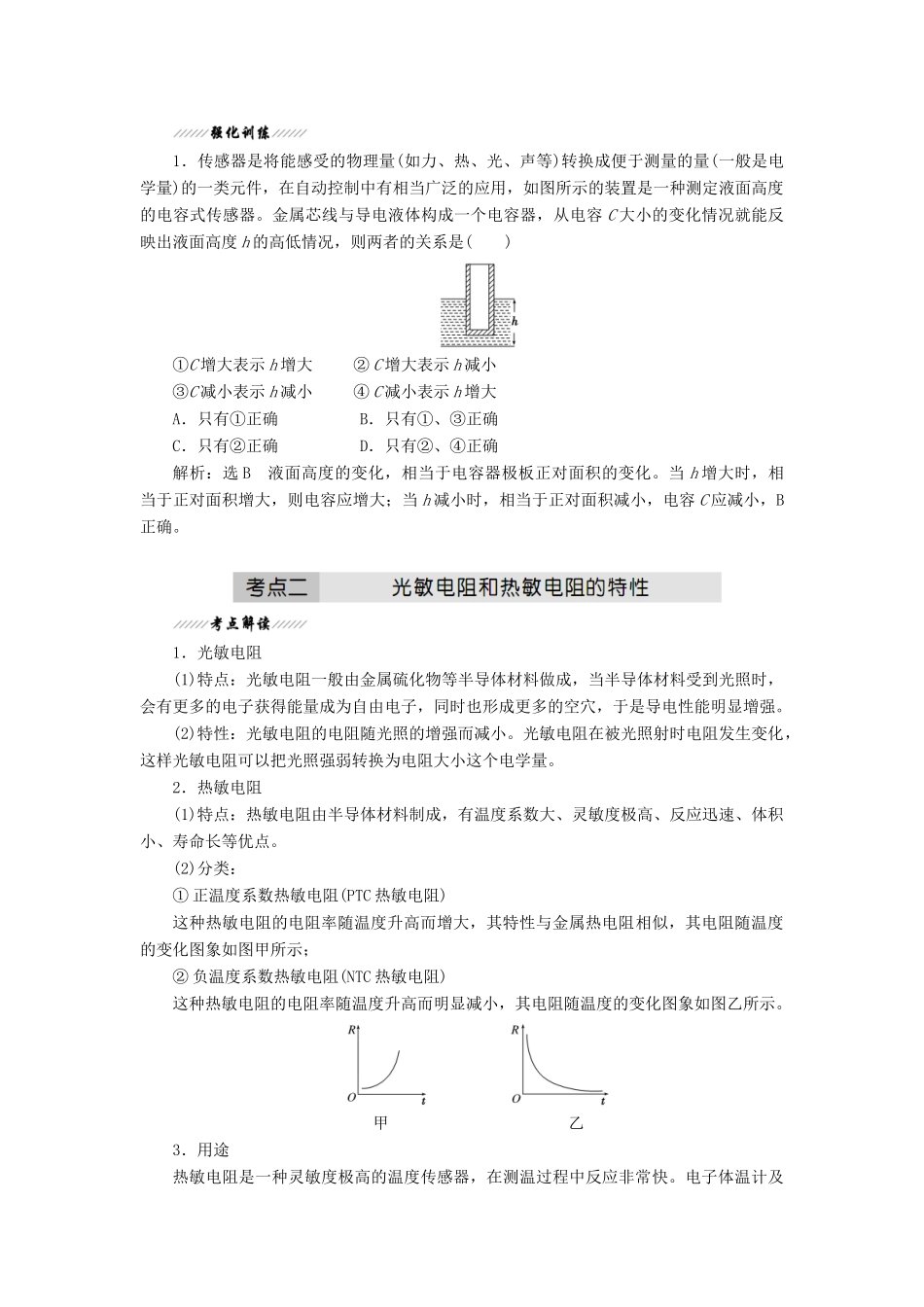

揭开传感器的“面纱”常见传感器的工作原理1．传感器的定义及作用(1)定义：能够感受外界信息，并将其按照一定的规律转换成电信号的器件或装置。(2)作用：传感器在自动测量和自动控制系统中担负着信息采集和转化任务，把非电学量转化为电学量。(3)分类：我们可以按传感器工作原理的不同把传感器分为物理传感器、化学传感器和生物传感器。(4)结构：→→→→有一种电水壶为了防止烧干后引起事故，在水壶上安装了传感器，当壶中的水减少到一定程度时，就会自动断电，这种水壶上安装了什么样的传感器？解析：这种水壶上安装了压力传感器。当水壶中的水减少到一定程度时，压力减小，压力传感器使电路断开，起保护作用。2．光电传感器(1)定义：是一种能够感受光信号，并按照一定规律把光信号转换成电信号的器件或装置。(2)敏感元件：光敏电阻。(3)特性：光敏电阻器是用金属硫化物等半导体材料制成的，当光照射到这些半导体物质上时，它的电阻率减小，阻值也随之减小。入射光强，电阻小；入射光弱，电阻大。(4)作用：用于光的测量和光的控制。3．温度传感器(1)定义：一种将温度变化转换为电学量变化的装置。(2)敏感元件：常见的温度传感器有热敏电阻和热电偶等。(3)特性：热敏电阻是用半导体材料制成的，其电阻值随温度变化明显，NTC热敏电阻(负温度系数)的阻值，随温度升高而减小，PTC热敏电阻的阻值随温度升高而增大，金属热电阻的电阻率一般随温度升高而增大。传感器是将非电学量转换为电学量的装置，请列举日常生活中见到的传感器。解析：马路两旁的自动控制路灯开关的装置，楼道内的声控灯装置，有些汽车、电动车上安装的自动报警装置等。1．核心元件(1)敏感元件是利用材料的某种敏感效应(如热敏、光敏、压敏、力敏、湿敏)制成的。(2)转换元件是传感器中能将敏感元件输出的、与被测物理量成一定关系的非电信号转换成电信号的电子元件。2．组成传感器的一般工作过程是：通过对某一物理量敏感的元件，将感受到的物理量按一定规律转换成便于测量的量。一般由敏感元件、转换元件、转换电路三个部分组成。―→―→―→―→―→3．分类传感器按照工作原理的不同可以分为以下三类：分类工作原理举例物理传感器利用物质的物理性质和物理效应感知并检测出待测对象信息压电传感器、温度传感器、光电传感器、电感传感器、电容传感器等化学传感器利用化学反应识别和检测信息气敏传感器、湿敏传感器等生物传感器利用生物化学反应识别和检测信号酶传感器、组织传感器、细胞传感器等[典例1]全面了解汽车的运行状态(速度、水箱温度、油量)是确保汽车安全行驶和驾驶员安全的举措之一，为模仿汽车油表原理，某同学自制一种测定油箱油量多少或变化多少的装置。如图所示，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杆的一端。该同学在装置中使用了一只电压表(图中没有画出)，通过观察电压表示数，可以了解油量情况，你认为电压表应该接在图中的________两点之间，按照你的接法请回答：当油箱中油量减少时，电压表的示数将________(填“增大”或“减小”)。[思路探究]―→―→―→[解析]由题图可知当油箱内液面高度变化时，R的金属滑片将会移动，从而引起R两端电压的变化，且当R′≫R时，UR＝IR可视为UR与R成正比，所以电压表应接在b、c之间，当油量减少时，电压表示数将增大。[答案]b、c增大1．传感器是将能感受的物理量(如力、热、光、声等)转换成便于测量的量(一般是电学量)的一类元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器。金属芯线与导电液体构成一个电容器，从电容C大小的变化情况就能反映出液面高度h的高低情况，则两者的关系是()①C增大表示h增大②C增大表示h减小③C减小表示h减小④C减小表示h增大A．只有①正确B．只有①、③正确C．只有②正确D．只有②、④正确解析：选B液面高度的变化，相当于电容器极板正对面积的变化。当h增大时，相当于正对面积增大，则电容应增大；当h减小时，相当于正对面积减小，电容C应减小，B正确。1．光敏电阻(1)特点：光敏电阻一般由金属硫化物等半导体材料做成，当半导体材料受到光照时，会有更多的电子获...
