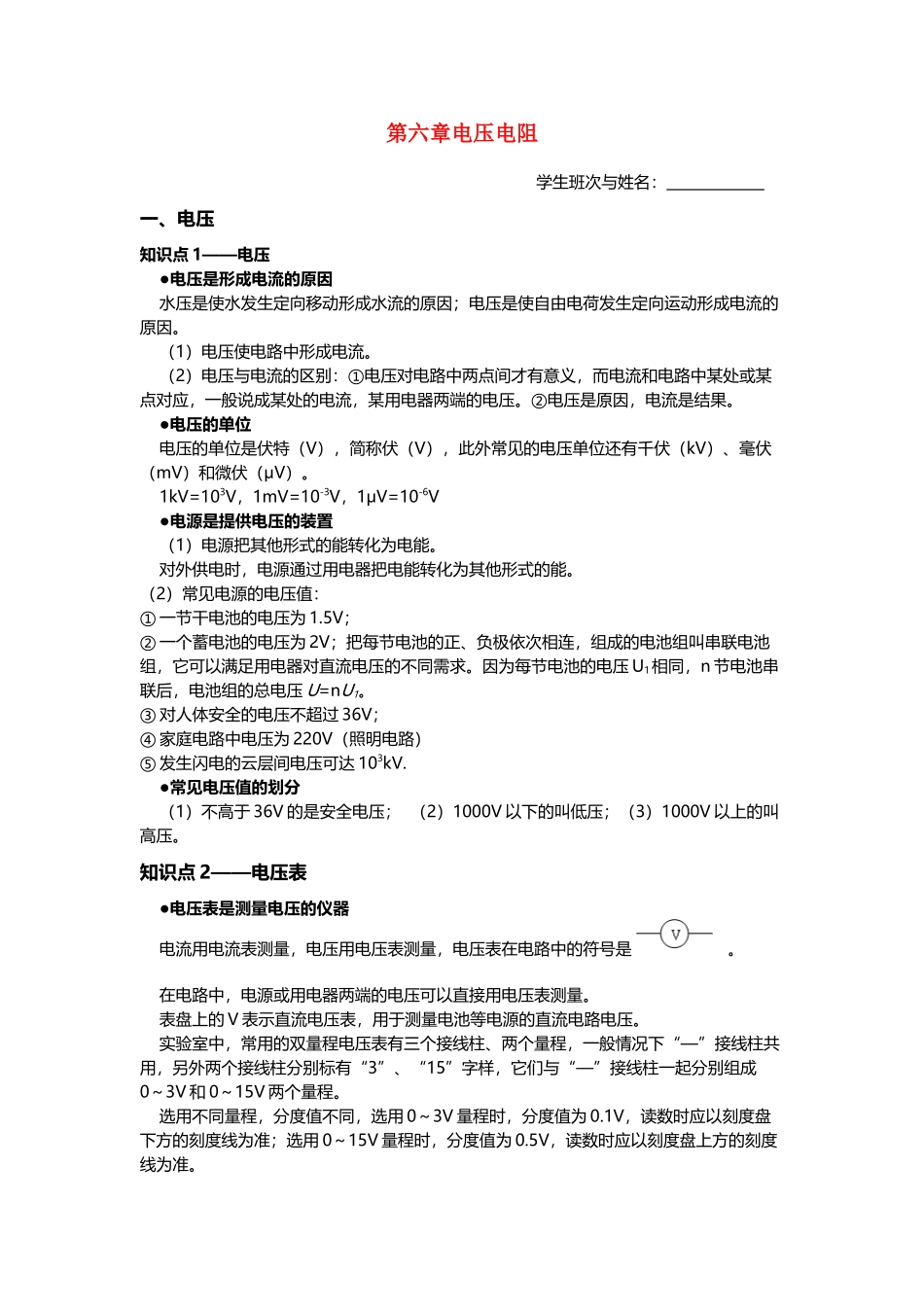

第六章电压电阻学生班次与姓名：一、电压知识点1——电压●电压是形成电流的原因水压是使水发生定向移动形成水流的原因；电压是使自由电荷发生定向运动形成电流的原因。（1）电压使电路中形成电流。（2）电压与电流的区别：①电压对电路中两点间才有意义，而电流和电路中某处或某点对应，一般说成某处的电流，某用电器两端的电压。②电压是原因，电流是结果。●电压的单位电压的单位是伏特（V），简称伏（V），此外常见的电压单位还有千伏（kV）、毫伏（mV）和微伏（μV）。1kV=103V，1mV=10-3V，1μV=10-6V●电源是提供电压的装置（1）电源把其他形式的能转化为电能。对外供电时，电源通过用电器把电能转化为其他形式的能。（2）常见电源的电压值：①一节干电池的电压为1.5V；②一个蓄电池的电压为2V；把每节电池的正、负极依次相连，组成的电池组叫串联电池组，它可以满足用电器对直流电压的不同需求。因为每节电池的电压U1相同，n节电池串联后，电池组的总电压U=nU1。③对人体安全的电压不超过36V；④家庭电路中电压为220V（照明电路）⑤发生闪电的云层间电压可达103kV.●常见电压值的划分（1）不高于36V的是安全电压；（2）1000V以下的叫低压；（3）1000V以上的叫高压。知识点2——电压表●电压表是测量电压的仪器电流用电流表测量，电压用电压表测量，电压表在电路中的符号是。在电路中，电源或用电器两端的电压可以直接用电压表测量。表盘上的V表示直流电压表，用于测量电池等电源的直流电路电压。实验室中，常用的双量程电压表有三个接线柱、两个量程，一般情况下“—”接线柱共用，另外两个接线柱分别标有“3”、“15”字样，它们与“—”接线柱一起分别组成0～3V和0～15V两个量程。选用不同量程，分度值不同，选用0～3V量程时，分度值为0.1V，读数时应以刻度盘下方的刻度线为准；选用0～15V量程时，分度值为0.5V，读数时应以刻度盘上方的刻度线为准。图6-1●电压表读数（1）使用电压表测电压，读数时首先分清电压表用的量程是多少，从而确认电压表相应量程每大格及每小格所代表的电压值。示数=分度值+小格数。（2）指针偏向哪个刻度就按哪一刻度读数，不必估读，指针向两刻度线中间时，按哪一刻度读数都行，此时读数有两个正确值。●电压表使用规则（1）使用前应先检查指针是否指零，如有偏差，则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。（2）电压表必须和被测用电器并联。（3）连线柱的接法要正确：电流“+”入“—”出。（4）被测电压不要超过电压表的量程。（5）在不能预知被测电压的范围时，先试用大量程，并采用试触的方法，如电压表示数在小量程范围内，则改用小量程，提高测量精度。快乐套餐一、基础演练1．在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图6-1所示．将抽水机比作电源，则可将阀门比作，将涡轮比作，将水管比作，还可将水压比作，水流比作．2．国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。3．如图6-2所示，两只电压表所用的量程不明，但已知电压表V1的示数比电压表V2的示数要小一些，则V1所用的量程是V，其示数为V；V2所用的量程是V，其示数为V.4．测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。5．学校实验室里常用的电压表有个接线柱，个量程，一个量程是V，分度值是；另一个量程是V，分度值是。6．学生喜爱的便携式单放机通常需要的电压为6V，它需要___节干电池___联使用，对人体安全的电压不高于__V，我国家庭电路的电压为__V．7．下列有关电压的说法中，正确的是（）图6-712图6-2图6-3SA．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的8．《深圳商报》2004年3月11日报道：近日一种新型太阳能公共...
