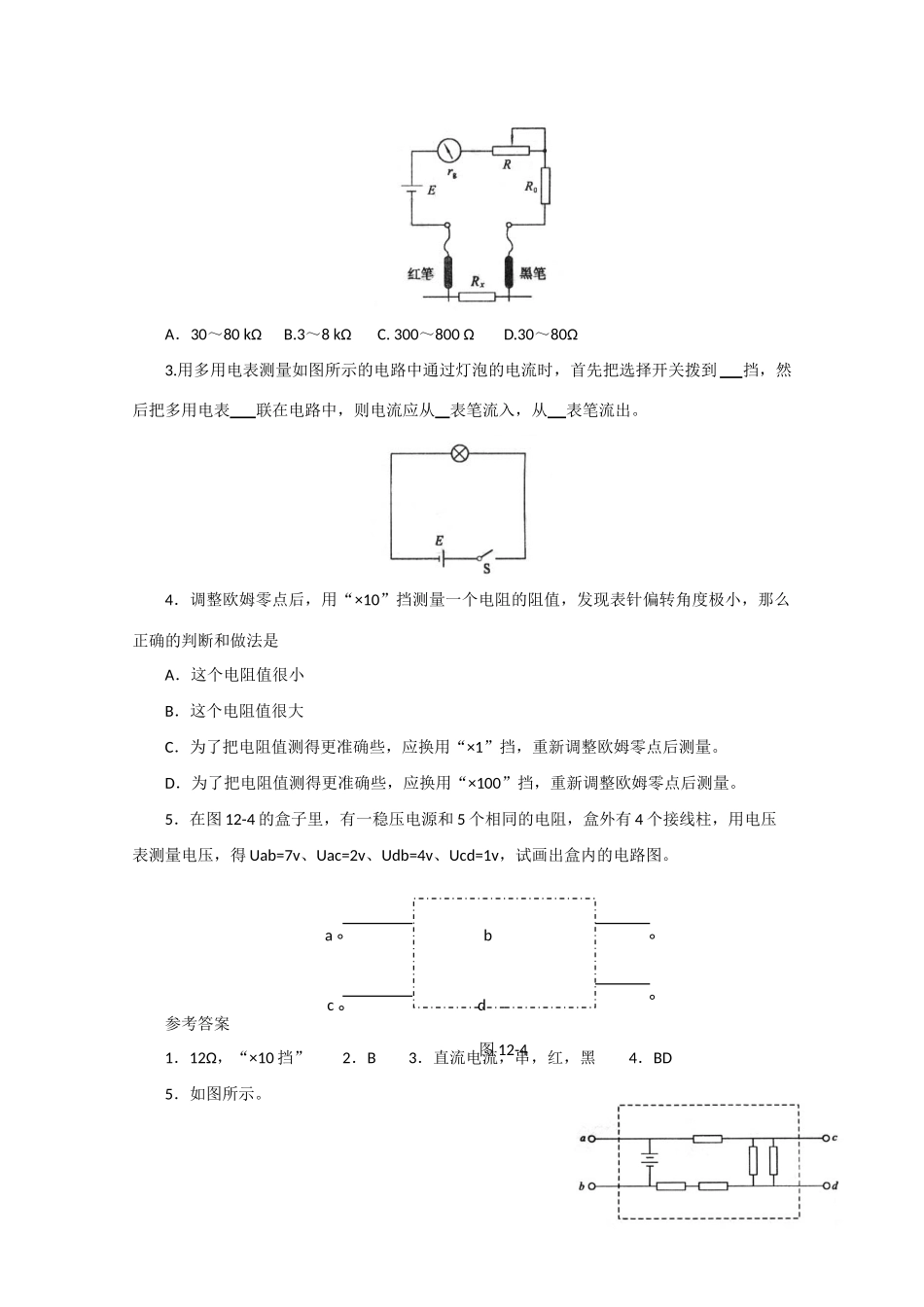

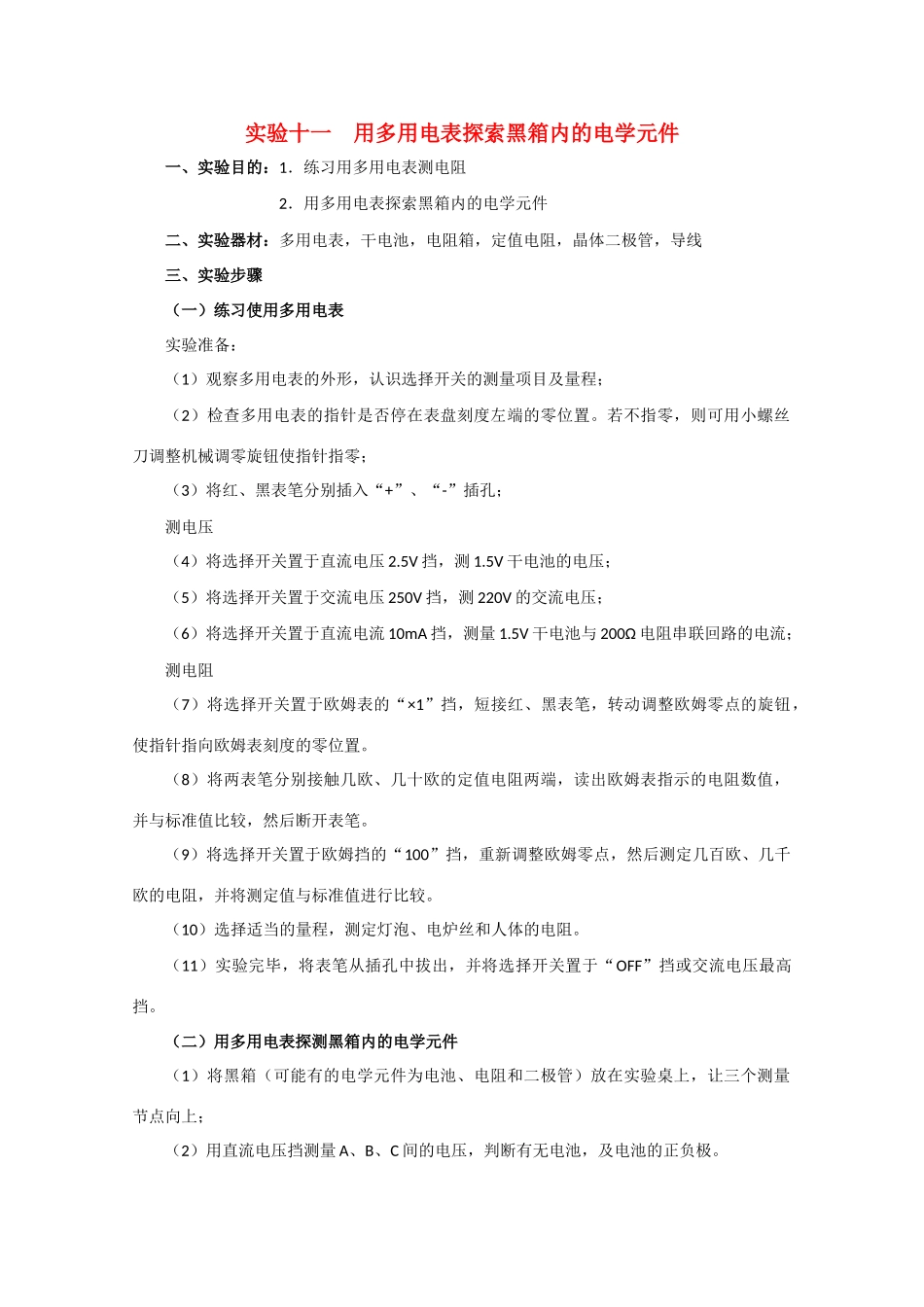

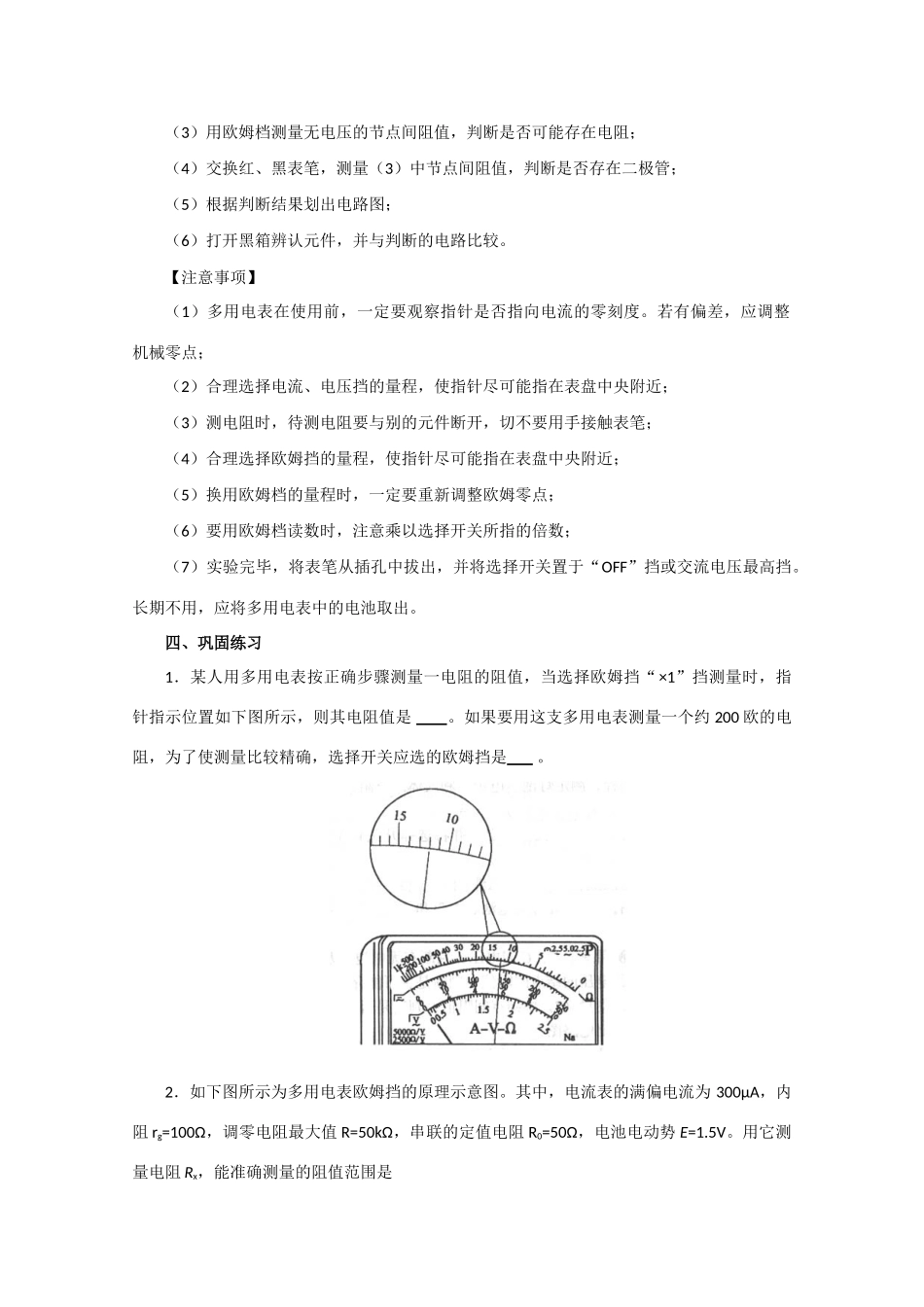

实验十一用多用电表探索黑箱内的电学元件一、实验目的：1．练习用多用电表测电阻2．用多用电表探索黑箱内的电学元件二、实验器材：多用电表，干电池，电阻箱，定值电阻，晶体二极管，导线三、实验步骤（一）练习使用多用电表实验准备：（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；测电压（4）将选择开关置于直流电压2.5V挡，测1.5V干电池的电压；（5）将选择开关置于交流电压250V挡，测220V的交流电压；（6）将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流；测电阻（7）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。（8）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。（9）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。（10）选择适当的量程，测定灯泡、电炉丝和人体的电阻。（11）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。（二）用多用电表探测黑箱内的电学元件（1）将黑箱（可能有的电学元件为电池、电阻和二极管）放在实验桌上，让三个测量节点向上；（2）用直流电压挡测量A、B、C间的电压，判断有无电池，及电池的正负极。（3）用欧姆档测量无电压的节点间阻值，判断是否可能存在电阻；（4）交换红、黑表笔，测量（3）中节点间阻值，判断是否存在二极管；（5）根据判断结果划出电路图；（6）打开黑箱辨认元件，并与判断的电路比较。【注意事项】（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；（5）换用欧姆档的量程时，一定要重新调整欧姆零点；（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。四、巩固练习1．某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是。如果要用这支多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是。2．如下图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是A．30～80kΩB.3～8kΩC.300～800ΩD.30～80Ω3.用多用电表测量如图所示的电路中通过灯泡的电流时，首先把选择开关拨到挡，然后把多用电表联在电路中，则电流应从表笔流入，从表笔流出。4．调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。5．在图12-4的盒子里，有一稳压电源和5个相同的电阻，盒外有4个接线柱，用电压表测量电压，得Uab=7v、Uac=2v、Udb=4v、Ucd=1v，试画出盒内的电路图。参考答案1．12Ω，“×10挡”2．B3．直流电流，串，红，黑4．BD5．如图所示。°abcd°°°图12-4
