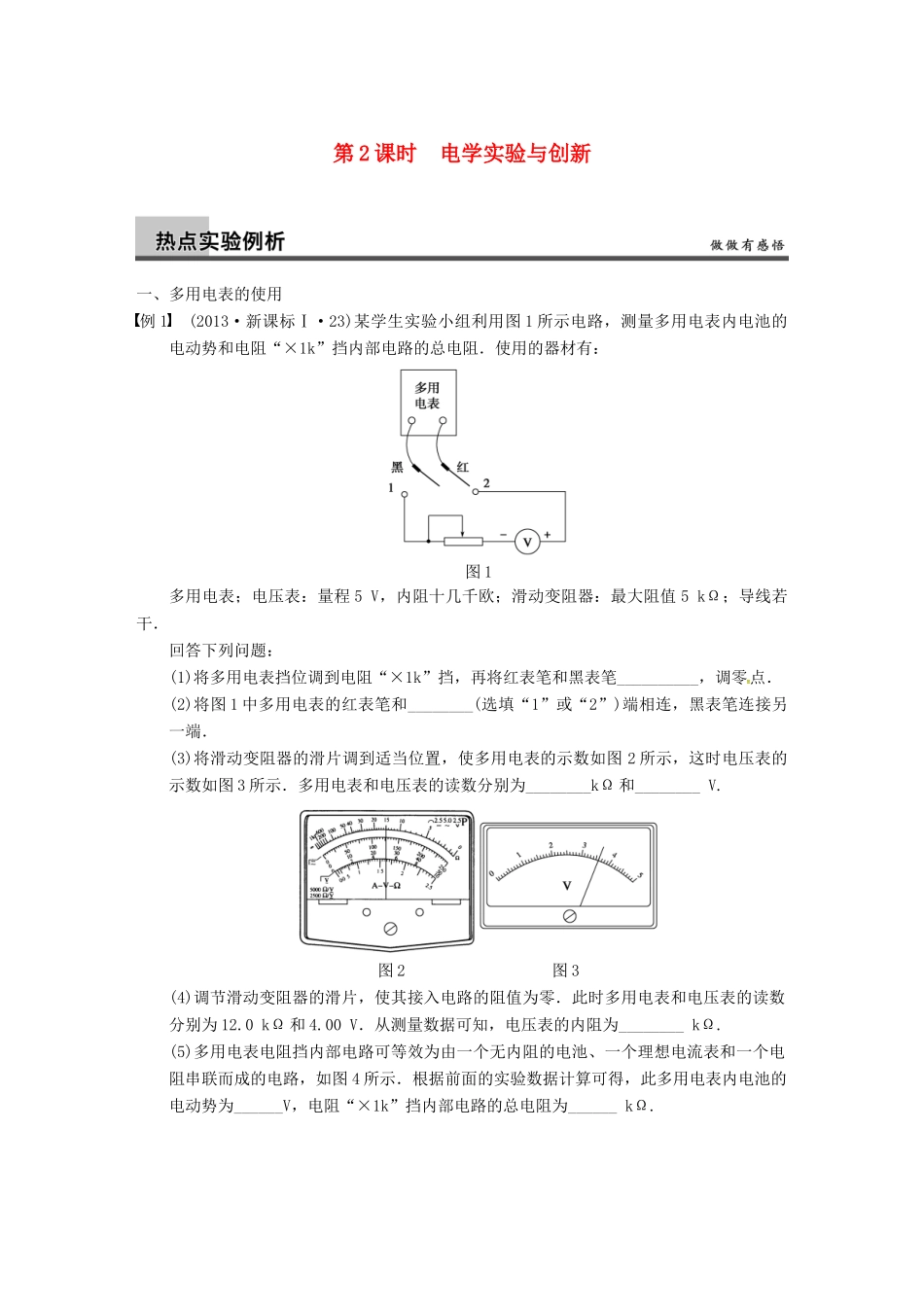

第2课时电学实验与创新一、多用电表的使用例1(2013·新课标Ⅰ·23)某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：图1多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔__________，调零点．(2)将图1中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图3所示．多用电表和电压表的读数分别为________kΩ和________V.图2图3(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0kΩ和4.00V．从测量数据可知，电压表的内阻为________kΩ.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图4所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为______V，电阻“×1k”挡内部电路的总电阻为______kΩ.图4解析(4)当滑动变阻器调到阻值为零时，多用电表的示数为电压表的内阻．(5)设多用电表内电池的电动势为E，电阻“×1k”挡内部电路的总电阻为R，则由闭合电路欧姆定律及两组数据得：E＝R＋4.00V，E＝[(15.0－12.0)kΩ＋R]＋3.60V联立两式解得R＝15.0kΩ，E＝9.00V.答案(1)短接(2)1(3)15.03.60(4)12.0(5)9.0015.0以题说法1.欧姆表的原理(1)欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔流出”．(2)测电阻的原理是闭合电路欧姆定律．当红、黑表笔短接时，调节滑动变阻器R0(即欧姆调零)，使灵敏电流计满偏，Ig＝，此时中值电阻R中＝Rg＋R0＋r，当两表笔接入电阻Rx时I＝，电阻Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀．2．欧姆表使用六注意(1)选挡接着调零；(2)换挡重新调零；(3)待测电阻与电路、电源要断开；(4)尽量使指针指在表盘中间位置附近；(5)读数之后要乘以倍率得阻值；(6)用完后，选择开关要置于“OFF”挡或交流电压的最高挡．(1)用多用电表的欧姆挡测量阻值时，选择倍率为×100Ω挡，按正确的实验操作步骤测量，表盘指针位置如图5所示，该电阻的阻值约为________Ω；图5(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果B．测量阻值不同的电阻时，都必须重新欧姆调零C．测量电路中的电阻时，应该把该电阻与电源断开D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比不变(3)用多用电表探测二极管的极性，用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针偏转角较大，然后黑、红表笔反接指针偏转角较小，说明________(填“a”或“b”)端是二极管正极．答案(1)1700(2)AC(3)a解析(1)欧姆表的测量值是指针读数与倍率的乘积，为17×100Ω＝1700Ω.(2)欧姆表测电阻时，红、黑表笔插错不会影响测量结果，A正确；测不同的电阻时，只要没更换倍率，不需重新欧姆调零，B错误；测电路中的电阻时应将待测电阻与电源断开，C正确；表中的电池电动势变小、内阻变大后，会影响测量结果，D错误．(3)二极管具有单向导电性，欧姆表的红表笔接的是表内电池的负极，接b端时，指针偏转角度大，二极管电阻小，说明b端是二极管的负极，a端是其正极．二、以测电阻为核心的电学实验例2(2013·北京·21)某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值．(1)现有电源(4V，内阻可不计)、滑动变阻器(0～50Ω，额定电流2A)、开关和导线若干，以及下列电表：A．电流表(0～3A，内阻约0.025Ω)B．电流表(0～0.6A，内阻约0.125Ω)C．电压表(0～3V，内阻约3kΩ)D．电压表(0～15V，内阻约15kΩ)为减小测量误差，在实验中，电流表应选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图6中的________(选填“甲”或“乙”)．图6(2)图7是测量Rx的实验器材实物图，图中已连接了部分导线．请根据在(1)问中所选的电路图...
