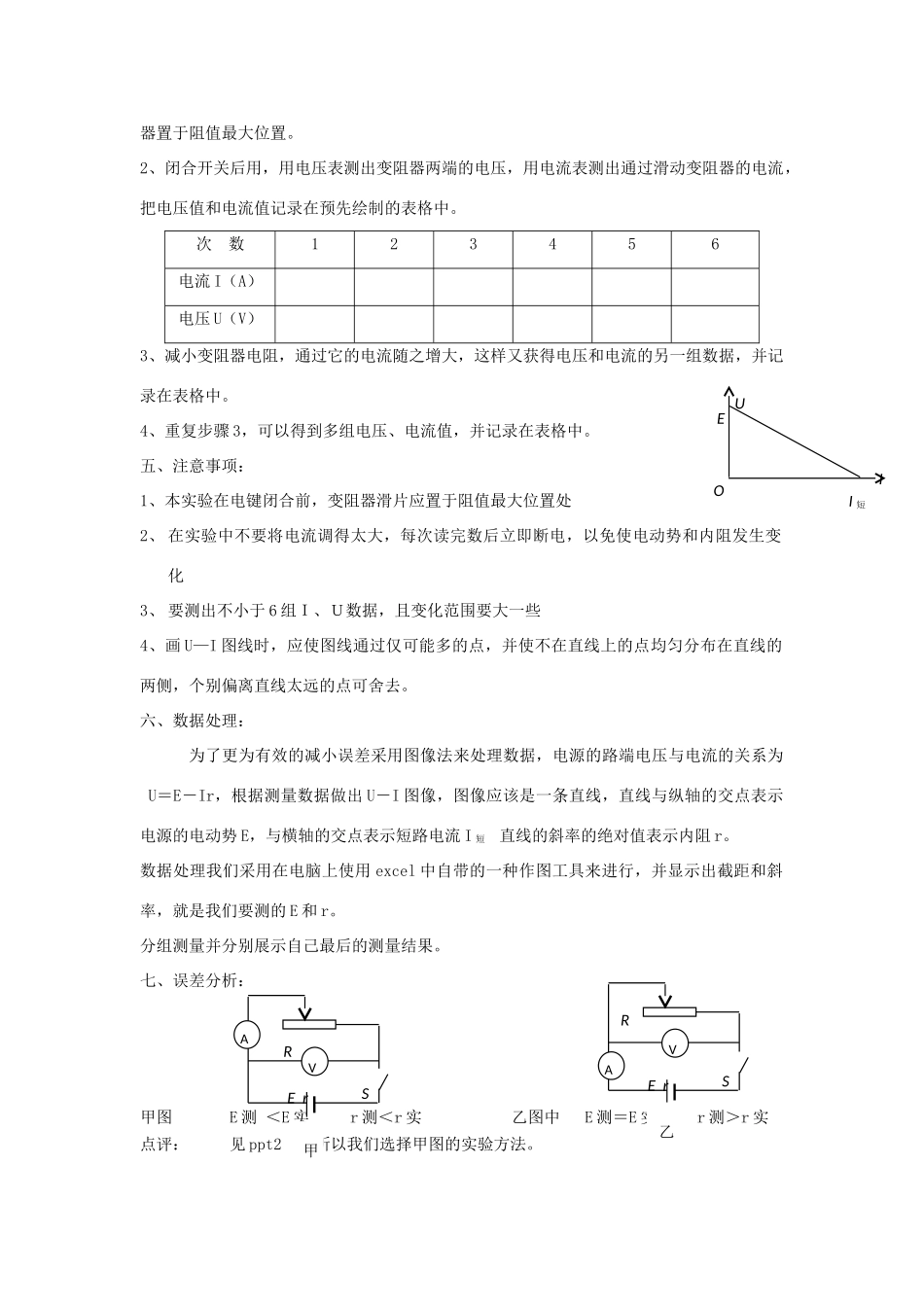

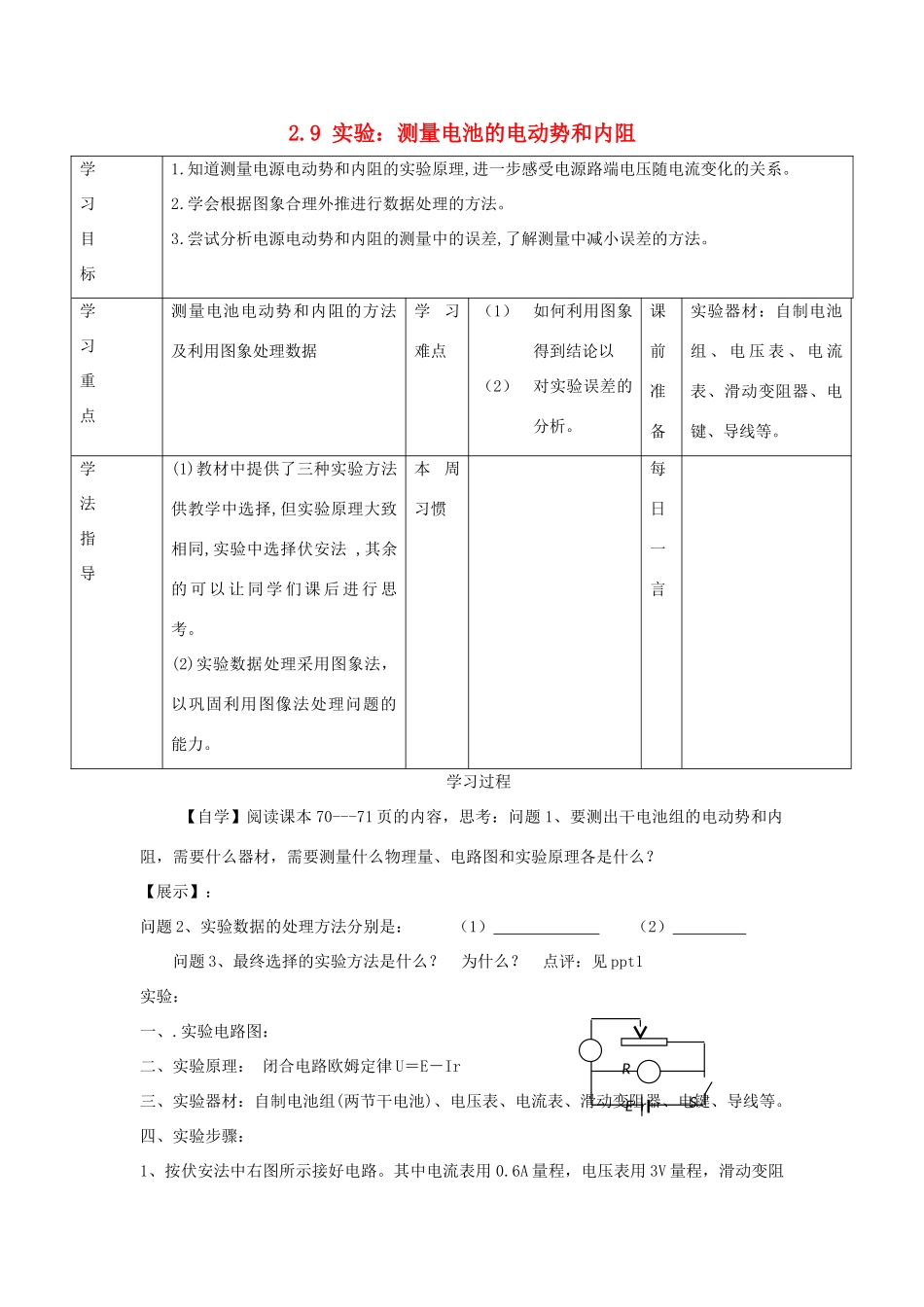

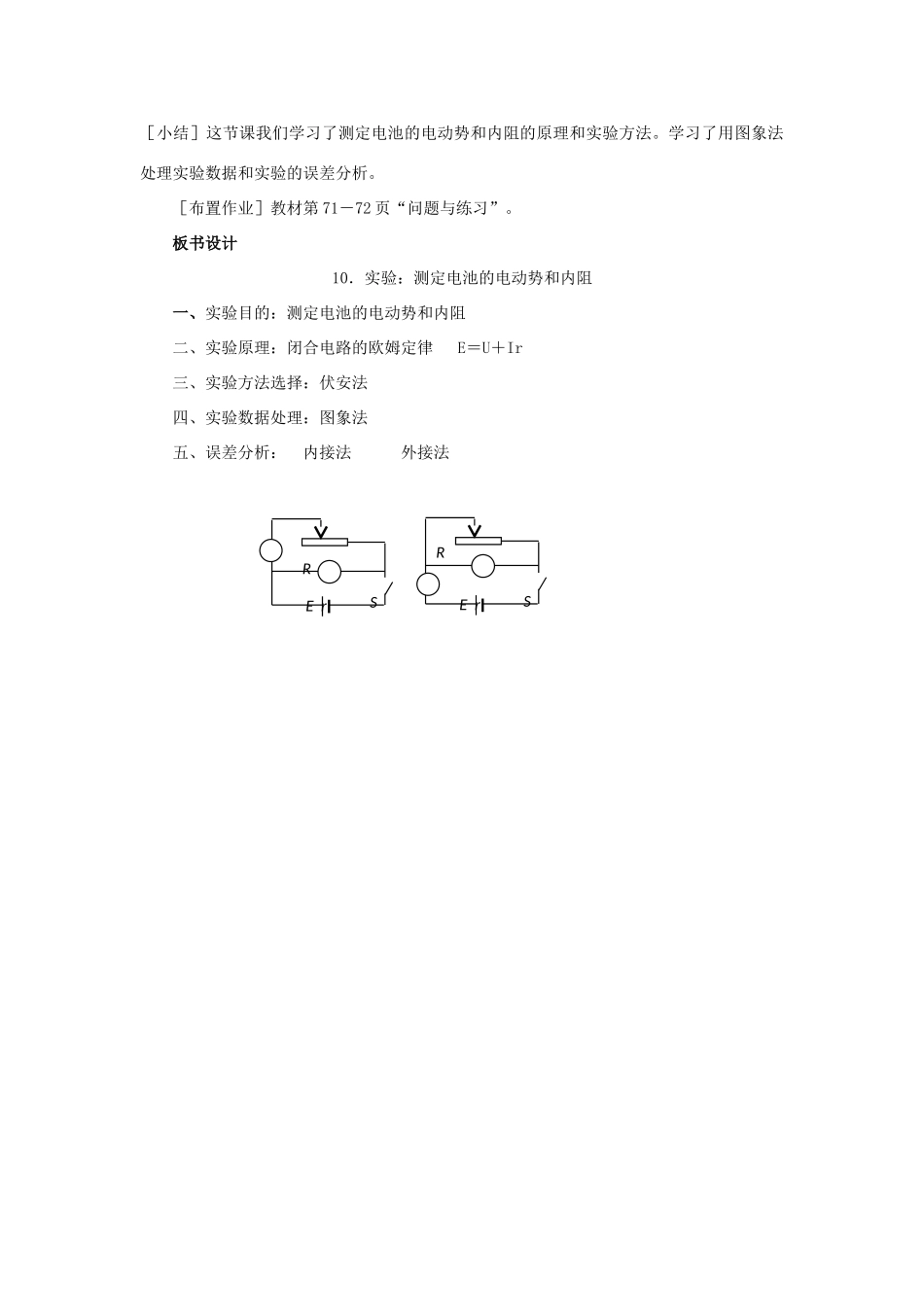

2.9实验：测量电池的电动势和内阻学习目标1.知道测量电源电动势和内阻的实验原理,进一步感受电源路端电压随电流变化的关系。2.学会根据图象合理外推进行数据处理的方法。3.尝试分析电源电动势和内阻的测量中的误差,了解测量中减小误差的方法。学习重点测量电池电动势和内阻的方法及利用图象处理数据学习难点（1）如何利用图象得到结论以（2）对实验误差的分析。课前准备实验器材：自制电池组、电压表、电流表、滑动变阻器、电键、导线等。学法指导(1)教材中提供了三种实验方法供教学中选择,但实验原理大致相同,实验中选择伏安法,其余的可以让同学们课后进行思考。(2)实验数据处理采用图象法，以巩固利用图像法处理问题的能力。本周习惯每日一言学习过程【自学】阅读课本70---71页的内容，思考：问题1、要测出干电池组的电动势和内阻，需要什么器材，需要测量什么物理量、电路图和实验原理各是什么？【展示】：问题2、实验数据的处理方法分别是：（1）（2）问题3、最终选择的实验方法是什么？为什么？点评：见ppt1实验：一、.实验电路图：二、实验原理：闭合电路欧姆定律U＝E－Ir三、实验器材：自制电池组(两节干电池)、电压表、电流表、滑动变阻器、电键、导线等。四、实验步骤：1、按伏安法中右图所示接好电路。其中电流表用0.6A量程，电压表用3V量程，滑动变阻ErSR器置于阻值最大位置。2、闭合开关后用，用电压表测出变阻器两端的电压，用电流表测出通过滑动变阻器的电流，把电压值和电流值记录在预先绘制的表格中。次数123456电流I（A）电压U（V）3、减小变阻器电阻，通过它的电流随之增大，这样又获得电压和电流的另一组数据，并记录在表格中。4、重复步骤3，可以得到多组电压、电流值，并记录在表格中。五、注意事项：1、本实验在电键闭合前，变阻器滑片应置于阻值最大位置处2、在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化3、要测出不小于6组Ｉ、Ｕ数据，且变化范围要大一些4、画U—I图线时，应使图线通过仅可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去。六、数据处理：为了更为有效的减小误差采用图像法来处理数据，电源的路端电压与电流的关系为U＝E－Ir，根据测量数据做出U－I图像，图像应该是一条直线，直线与纵轴的交点表示电源的电动势E，与横轴的交点表示短路电流I短直线的斜率的绝对值表示内阻r。数据处理我们采用在电脑上使用excel中自带的一种作图工具来进行，并显示出截距和斜率，就是我们要测的E和r。分组测量并分别展示自己最后的测量结果。七、误差分析：甲图E测＜E实r测＜r实乙图中E测＝E实r测＞r实点评：见ppt2所以我们选择甲图的实验方法。UIOEI短VAErSR甲VAErSR乙［小结］这节课我们学习了测定电池的电动势和内阻的原理和实验方法。学习了用图象法处理实验数据和实验的误差分析。［布置作业］教材第71－72页“问题与练习”。板书设计10．实验：测定电池的电动势和内阻一、实验目的：测定电池的电动势和内阻二、实验原理：闭合电路的欧姆定律E＝U＋Ir三、实验方法选择：伏安法四、实验数据处理：图象法五、误差分析：内接法外接法ErSRErSR
