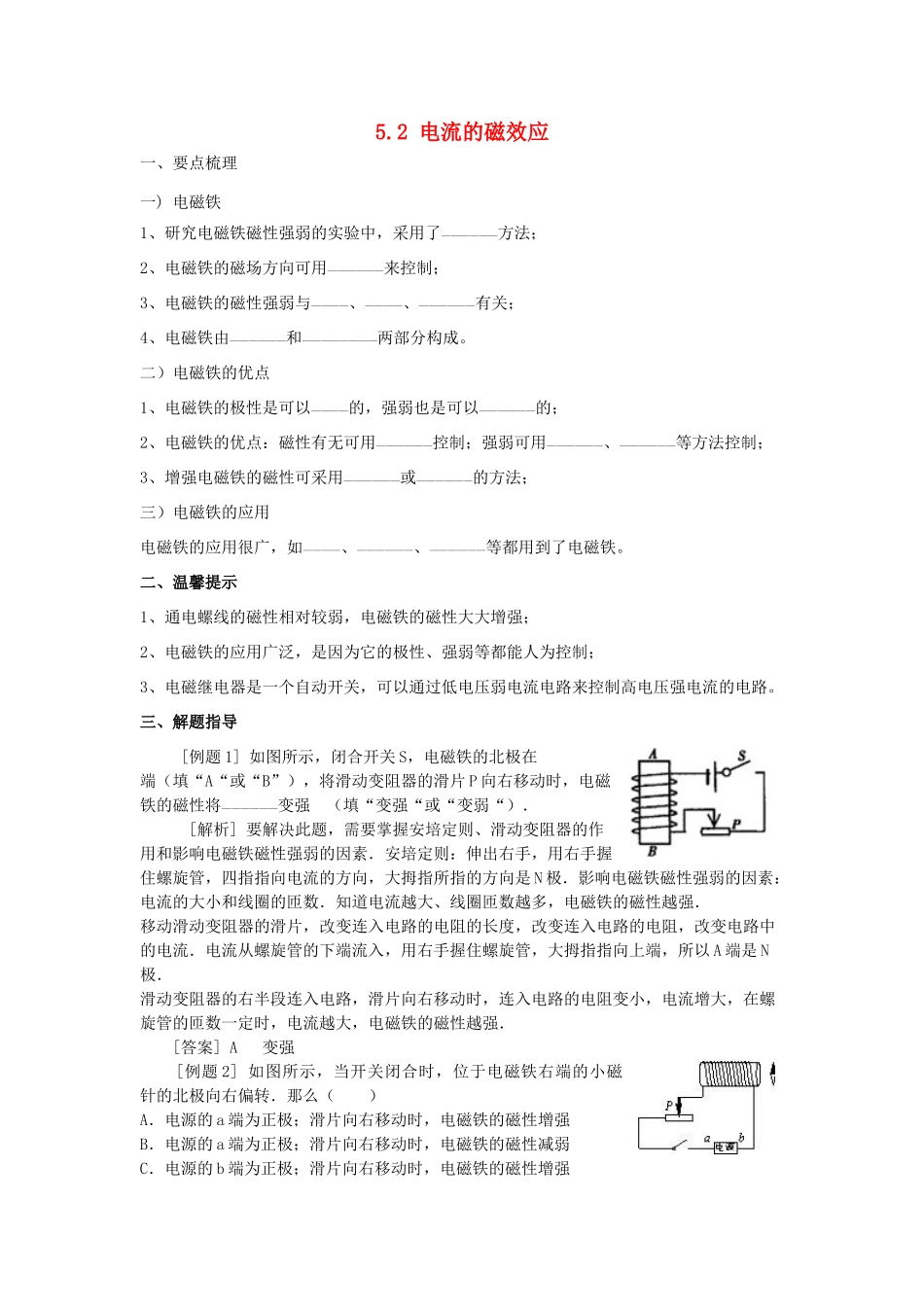

5.2电流的磁效应一、要点梳理一)电磁铁1、研究电磁铁磁性强弱的实验中，采用了——————方法；2、电磁铁的磁场方向可用——————来控制；3、电磁铁的磁性强弱与————、————、——————有关；4、电磁铁由——————和————————两部分构成。二）电磁铁的优点1、电磁铁的极性是可以————的，强弱也是可以——————的；2、电磁铁的优点：磁性有无可用——————控制；强弱可用——————、——————等方法控制；3、增强电磁铁的磁性可采用——————或——————的方法；三）电磁铁的应用电磁铁的应用很广，如————、——————、——————等都用到了电磁铁。二、温馨提示1、通电螺线的磁性相对较弱，电磁铁的磁性大大增强；2、电磁铁的应用广泛，是因为它的极性、强弱等都能人为控制；3、电磁继电器是一个自动开关，可以通过低电压弱电流电路来控制高电压强电流的电路。三、解题指导[例题1]如图所示，闭合开关S，电磁铁的北极在端（填“A“或“B”），将滑动变阻器的滑片P向右移动时，电磁铁的磁性将——————变强（填“变强“或“变弱“）．版权所有[解析]要解决此题，需要掌握安培定则、滑动变阻器的作用和影响电磁铁磁性强弱的因素．安培定则：伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极．影响电磁铁磁性强弱的因素：电流的大小和线圈的匝数．知道电流越大、线圈匝数越多，电磁铁的磁性越强．移动滑动变阻器的滑片，改变连入电路的电阻的长度，改变连入电路的电阻，改变电路中的电流．电流从螺旋管的下端流入，用右手握住螺旋管，大拇指指向上端，所以A端是N极．滑动变阻器的右半段连入电路，滑片向右移动时，连入电路的电阻变小，电流增大，在螺旋管的匝数一定时，电流越大，电磁铁的磁性越强．[答案]A变强[例题2]如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（）A．电源的a端为正极；滑片向右移动时，电磁铁的磁性增强B．电源的a端为正极；滑片向右移动时，电磁铁的磁性减弱C．电源的b端为正极；滑片向右移动时，电磁铁的磁性增强D．电源的b端为正极；滑片向右移动时，电磁铁的磁性减弱[解析]由小磁针的偏转方向得到通电螺线管的极性，再得到电流的方向，当滑片移动后，再判断出磁性的变化．当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转，则通电螺线管的右端为N极，由安培定则知，a端为电源的正极，b端为电源的负极，当滑片向右移动时，电阻变大，电流变小，通电螺线管的磁性变弱，故只有B的说法正确．[答案]B四、同步训练1、在下列因素中，对通电螺线管磁性强弱没有影响的是（）A．电流的强弱B．电流的方向C．线圈的匝数D．螺线管中是否有铁芯2、通电螺线管两端的极性决定于（）A．电流的强弱B．电流的方向C．线圈的匝数D．以上三个因素3、如图所示，当闭合开关s，将滑动变阻器的滑片向右滑动时，图中的电磁铁（）A．a端是N极，磁性增强B．b端是N极，磁性增强C．a端是N极，磁性减弱D．b端是N极，磁性减弱4、如图所示，条形磁体ab与电磁铁靠近，闭合开关后，二者将（）A．若互相吸引，条形磁铁的b端是S极B．若互相吸引，条形磁铁的a端是S极C．若互相排斥，条形磁铁的b端是S极D．若互相排斥，条形磁铁的a端是S极5、如图所示的通电螺线管，其中正确的是（）ABCD6、如图所示，关于通电螺线管产生的磁场，下列判断正确的是（）A．A点的磁场向左B．B点的磁场向左C．C点的磁场向左D．D点的磁场向右7、如图所示是研究“通电螺线管周围的磁场”时拍摄的照片，若改变螺线管中电流的方向，则（）A．通电螺线管周围的铁屑分布状态不变，磁场的方向改变B．通电螺线管周围的铁屑分布状态不变，磁场的方向不变C．通电螺线管周围的铁屑分布状态、磁场的方向均不变D．通电螺线管周围的铁屑分布状态、磁场的方向均改变8、如图，把螺线管沿东西方向水平悬挂起来，然后给螺线管通电．你认为会发生的现象（）A．通电螺线管一定保持静止不动B．通电螺线管转动，直至S极指向地理的南极C．通电螺线管能在任意位置静止D．通电螺线管转动，直至S极指向地理的北极9、闭合螺线管线路中...
