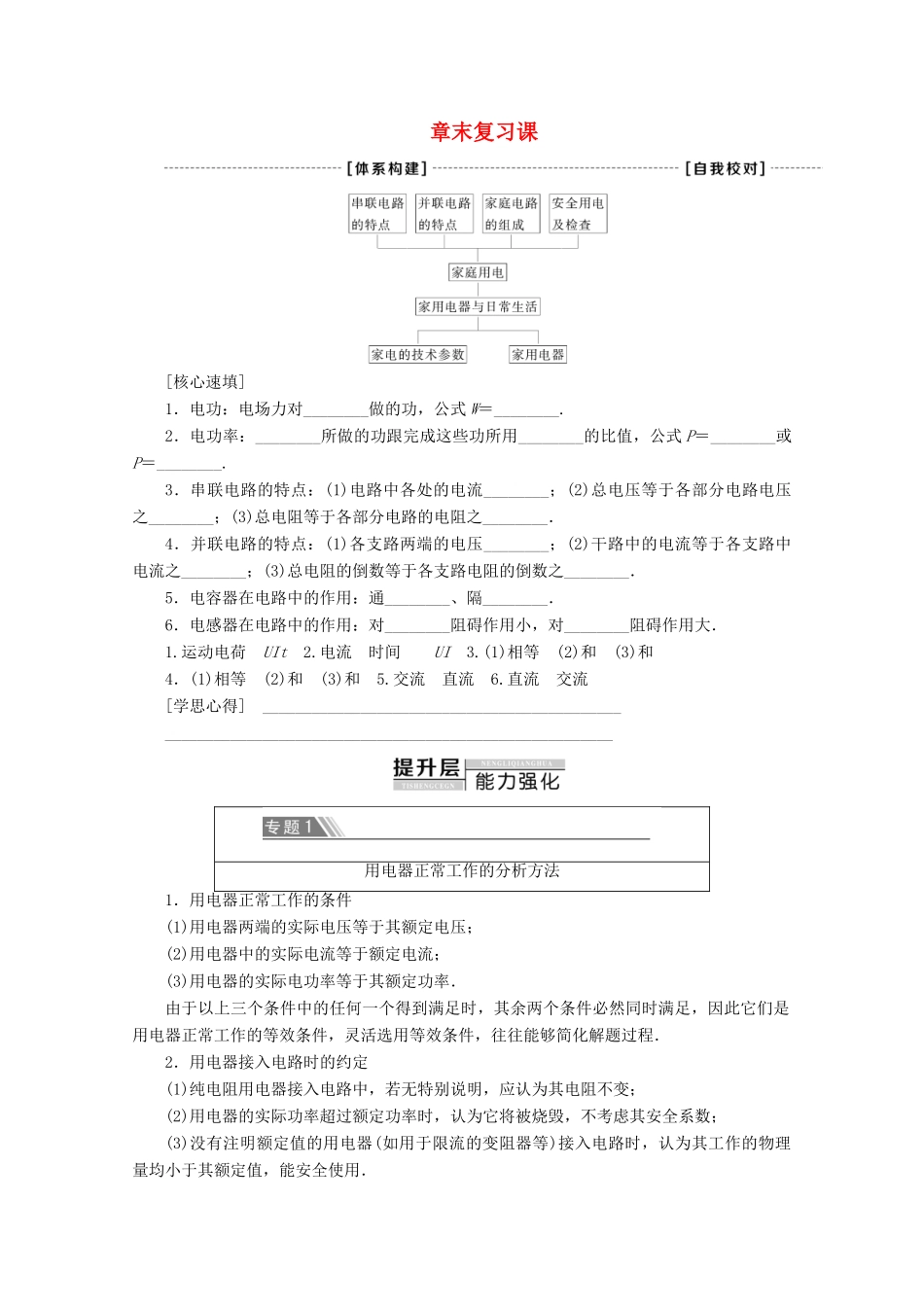

章末复习课[核心速填]1．电功：电场力对________做的功，公式W＝________.2．电功率：________所做的功跟完成这些功所用________的比值，公式P＝________或P＝________.3．串联电路的特点：(1)电路中各处的电流________；(2)总电压等于各部分电路电压之________；(3)总电阻等于各部分电路的电阻之________．4．并联电路的特点：(1)各支路两端的电压________；(2)干路中的电流等于各支路中电流之________；(3)总电阻的倒数等于各支路电阻的倒数之________．5．电容器在电路中的作用：通________、隔________．6．电感器在电路中的作用：对________阻碍作用小，对________阻碍作用大．1.运动电荷UIt2.电流时间UI3.(1)相等(2)和(3)和4．(1)相等(2)和(3)和5.交流直流6.直流交流[学思心得]___________________________________________________________________________________________________用电器正常工作的分析方法1．用电器正常工作的条件(1)用电器两端的实际电压等于其额定电压；(2)用电器中的实际电流等于额定电流；(3)用电器的实际电功率等于其额定功率．由于以上三个条件中的任何一个得到满足时，其余两个条件必然同时满足，因此它们是用电器正常工作的等效条件，灵活选用等效条件，往往能够简化解题过程．2．用电器接入电路时的约定(1)纯电阻用电器接入电路中，若无特别说明，应认为其电阻不变；(2)用电器的实际功率超过额定功率时，认为它将被烧毁，不考虑其安全系数；(3)没有注明额定值的用电器(如用于限流的变阻器等)接入电路时，认为其工作的物理量均小于其额定值，能安全使用．【例1】如图所示是一种电水壶的铭牌．某同学用这种电水壶烧水，他将水放至最大水量，测得水的温度是18℃，通电5min50s水烧开(标准大气压下)，试通过计算回答下列问题：电水壶型号：91440电压：220V频率：50Hz功率：1280W最大水量：1kg(1)此水壶正常工作时的电流是多大？(2)该电水壶电热丝的电阻是多少？(3)若测得电源电压实际为210V，算一算此电水壶工作的效率是多大？【解析】(1)水壶的额定电压为220V，额定功率为1280W，根据公式I额＝＝A＝5.82A.(2)由于电水壶是纯电阻用电器，所以R＝＝Ω＝37.8Ω.(3)电压为210V时，实际功率P实＝＝W＝1166.7W5min50s放出热量Q＝Pt＝408345J；电水壶传给水的热量Q′＝cm·Δt＝344400J所以电水壶效率η＝×100%＝84.3%.[答案](1)5.82A(2)37.8Ω(3)84.3%1．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动．电热丝给空气加热，得到热风把人的头发吹干．如图所示，设电动机线圈电阻为R1＝5Ω，它与电热丝电阻R2＝100Ω串联，接到220V的电源上，电动机两端的电压U1＝120V．求：(1)电热丝的电功率P2；(2)电动机的热功率；(3)电动机消耗的电功率．【解析】(1)R2两端的电压为U2＝220V－120V＝100VP2＝＝W＝100W.(2)I＝＝A＝1A电动机的热功率P＝I2R1＝12×5W＝5W.(3)电动机消耗的功率P总＝U1I＝120×1W＝120W.[答案](1)100W(2)5W(3)120W电路故障的分析与判断分析电路故障常用排除法，即在明确电路结构的基础上，从分析比较故障前后电路中电流、电压的变化入手，确定故障原因并对电路中元件逐一分析，排除不可能情况，寻找故障所在．【例2】如图所示，某学生做研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，他将高内阻的电压表并联在A、C两点间时，电压表的读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是()A．AB段断路B．BC段断路C．AB段短路D．BC段无法判断A[由题意可得UAB＝UAC＝U，说明由A、B分别至电源的线路均已接通，若BC段完好，则AB段断路；若BC段短路，则AB段可能断路，也可能完好．又由题意得UBC＝0，因而可能AB段断路，或BC段短路，也有可能出现两者同时发生的情况．]2．连接台灯的双股软线因绝缘损坏而发生短路，其结果是()A．台灯灯丝因电流过大而烧坏B．台灯灯丝两端电压增大，但电流很小C．因发生短路，灯丝本身电阻减小D．流过灯丝的电流几乎等于0D[因发生短路，电源的电流会突然增大，可能烧断保险丝，灯泡几乎没有电流通过，选项D正确．]
