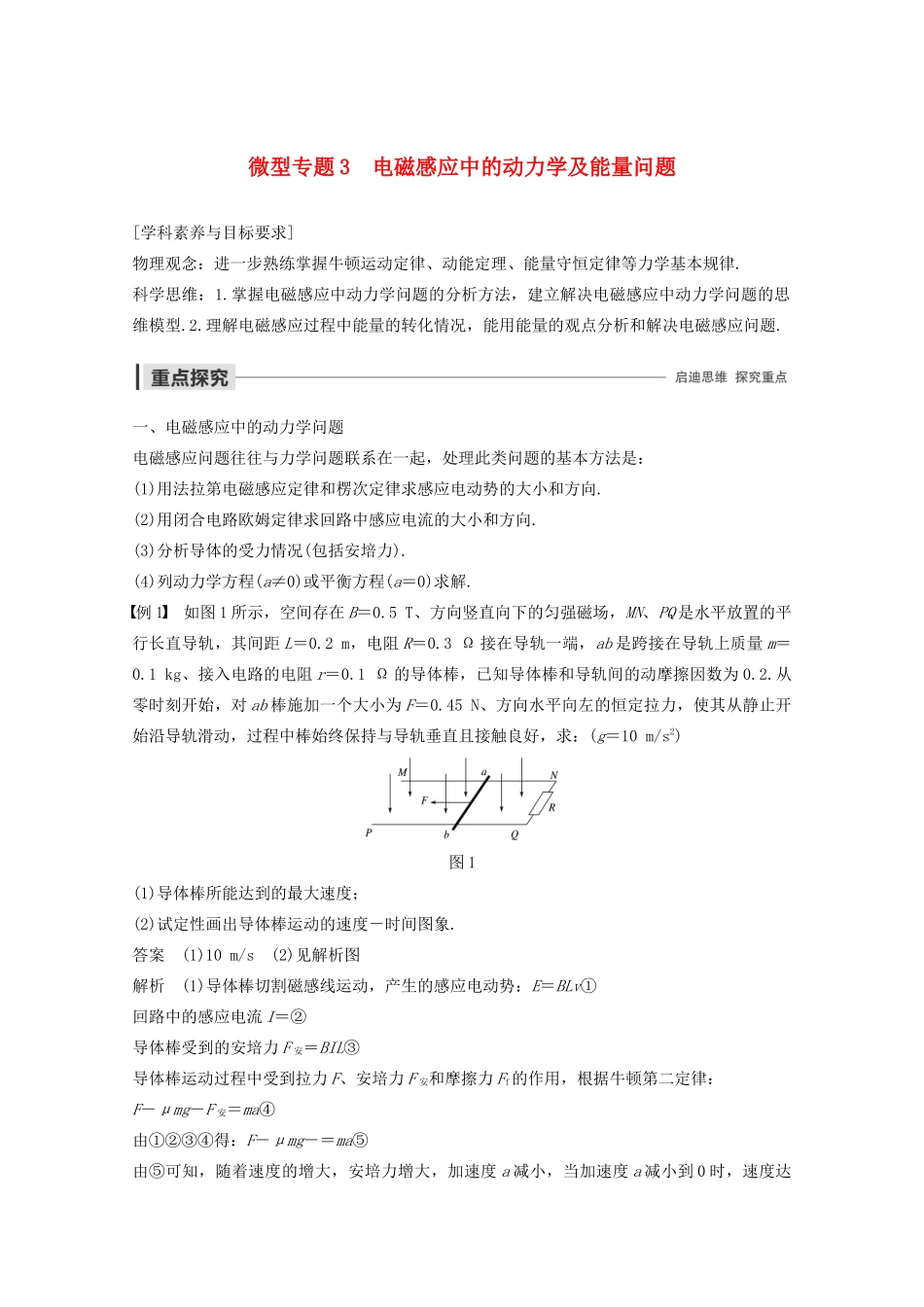

微型专题3电磁感应中的动力学及能量问题[学科素养与目标要求]物理观念：进一步熟练掌握牛顿运动定律、动能定理、能量守恒定律等力学基本规律.科学思维：1.掌握电磁感应中动力学问题的分析方法，建立解决电磁感应中动力学问题的思维模型.2.理解电磁感应过程中能量的转化情况，能用能量的观点分析和解决电磁感应问题.一、电磁感应中的动力学问题电磁感应问题往往与力学问题联系在一起，处理此类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向.(2)用闭合电路欧姆定律求回路中感应电流的大小和方向.(3)分析导体的受力情况(包括安培力).(4)列动力学方程(a≠0)或平衡方程(a＝0)求解.例1如图1所示，空间存在B＝0.5T、方向竖直向下的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L＝0.2m，电阻R＝0.3Ω接在导轨一端，ab是跨接在导轨上质量m＝0.1kg、接入电路的电阻r＝0.1Ω的导体棒，已知导体棒和导轨间的动摩擦因数为0.2.从零时刻开始，对ab棒施加一个大小为F＝0.45N、方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，过程中棒始终保持与导轨垂直且接触良好，求：(g＝10m/s2)图1(1)导体棒所能达到的最大速度；(2)试定性画出导体棒运动的速度－时间图象.答案(1)10m/s(2)见解析图解析(1)导体棒切割磁感线运动，产生的感应电动势：E＝BLv①回路中的感应电流I＝②导体棒受到的安培力F安＝BIL③导体棒运动过程中受到拉力F、安培力F安和摩擦力Ff的作用，根据牛顿第二定律：F－μmg－F安＝ma④由①②③④得：F－μmg－＝ma⑤由⑤可知，随着速度的增大，安培力增大，加速度a减小，当加速度a减小到0时，速度达到最大.此时有F－μmg－＝0⑥可得：vm＝＝10m/s⑦(2)由(1)中分析可知，导体棒运动的速度－时间图象如图所示.例2如图2甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻，一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下，导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.(重力加速度为g)图2(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值.答案(1)见解析图(2)gsinθ－(3)解析(1)如图所示，ab杆受重力mg，方向竖直向下；支持力FN，方向垂直于导轨平面向上；安培力F安，方向沿导轨向上.(2)当ab杆的速度大小为v时，感应电动势E＝BLv，此时电路中的电流I＝＝ab杆受到安培力F安＝BIL＝根据牛顿第二定律，有mgsinθ－F安＝mgsinθ－＝ma则a＝gsinθ－.(3)当a＝0时，ab杆有最大速度vm，即mgsinθ＝，解得vm＝.提示1.受力分析时，要把立体图转换为平面图，同时标明电流方向及磁场的方向，以便准确地画出安培力的方向.2.要特别注意安培力的大小和方向都有可能变化.[学科素养]例1、例2考查了电磁感应的动力学问题，在处理该类问题时，要把握好受力情况、运动情况的动态分析.基本思路是：导体受外力运动――――→产生感应电动势―――――→产生感应电流――――→导体受安培力―→合外力变化――――→加速度变化―→速度变化―→感应电动势变化……→a＝0，v达到最大值.将电磁感应与受力分析、牛顿运动定律、物体的平衡等知识有机结合，培养了学生的综合分析、科学推理能力，很好地体现了物理“科学思维”的学科素养.二、电磁感应中的能量问题1.电磁感应中能量的转化(1)转化方式(2)涉及到的常见功能关系①有滑动摩擦力做功，必有内能产生；②有重力做功，重力势能必然发生变化；③克服安培力做多少功，就有多少其他形式的能转化为电能.2.焦耳热的计算(1)电流恒定时，根据焦耳定律求解，即Q＝I2Rt.(2)感应电流变化，可用以下方法分析：①利用动能定理，求出克服安培力做的功W安，即Q＝W安.②利用能量守恒定律，焦耳热等于其他形式能量的减少量.例3如图3所示，MN和PQ是电阻不计的平行金属...
