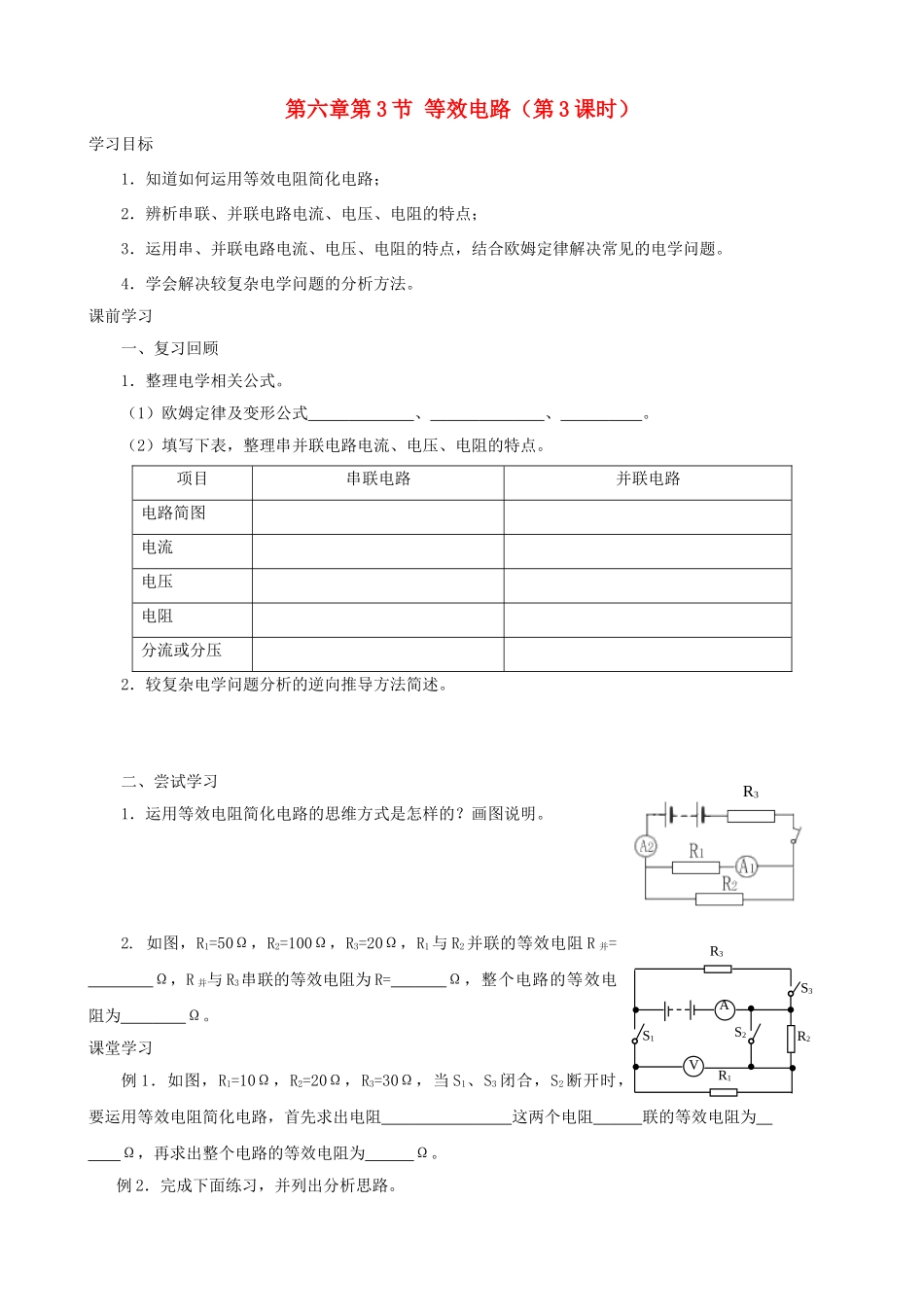

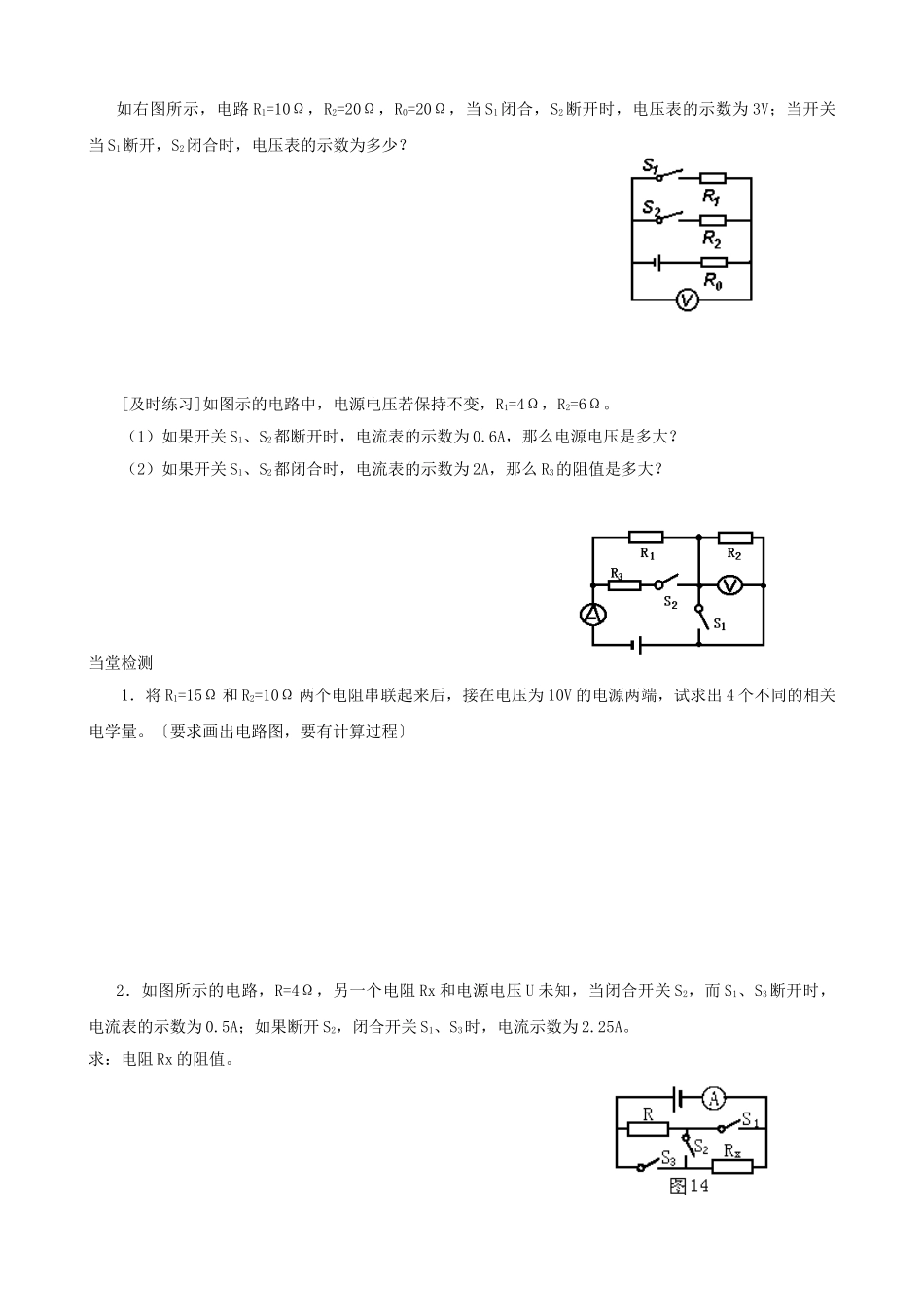

第六章第3节等效电路（第3课时）学习目标1．知道如何运用等效电阻简化电路；2．辨析串联、并联电路电流、电压、电阻的特点；3．运用串、并联电路电流、电压、电阻的特点，结合欧姆定律解决常见的电学问题。4．学会解决较复杂电学问题的分析方法。课前学习一、复习回顾1．整理电学相关公式。（1）欧姆定律及变形公式、、。（2）填写下表，整理串并联电路电流、电压、电阻的特点。项目串联电路并联电路电路简图电流电压电阻分流或分压2．较复杂电学问题分析的逆向推导方法简述。二、尝试学习1．运用等效电阻简化电路的思维方式是怎样的？画图说明。2.如图，R1=50Ω，R2=100Ω，R3=20Ω，R1与R2并联的等效电阻R并=Ω，R并与R3串联的等效电阻为R=Ω，整个电路的等效电阻为Ω。课堂学习例1．如图，R1=10Ω，R2=20Ω，R3=30Ω，当S1、S3闭合，S2断开时，要运用等效电阻简化电路，首先求出电阻这两个电阻联的等效电阻为Ω，再求出整个电路的等效电阻为Ω。例2．完成下面练习，并列出分析思路。R3AR1R3VR2S3S1S2如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3V；当开关当S1断开，S2闭合时，电压表的示数为多少？[及时练习]如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？（2）如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？当堂检测1．将R1=15Ω和R2=10Ω两个电阻串联起来后，接在电压为10V的电源两端，试求出4个不同的相关电学量。〔要求画出电路图，要有计算过程〕2．如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。求：电阻Rx的阻值。3．如图所示，第一次当开关S1、S2、S3都闭合时，电流表示数为2.5A；第二次S1断开，S2、S3闭合时，电流表示数为1A；第三次当S1闭合S2、S3断开时，电压表示数为10V，电流表示数比第一次改变了2A，若电源电压不变，求：电阻R1和R2的值。小结整理存在的问题与疑惑：参考答案：及时练习：（1）6V；（2）12Ω；当堂检测：1、（略）；2、2Ω或8Ω；3、20Ω；40Ω
