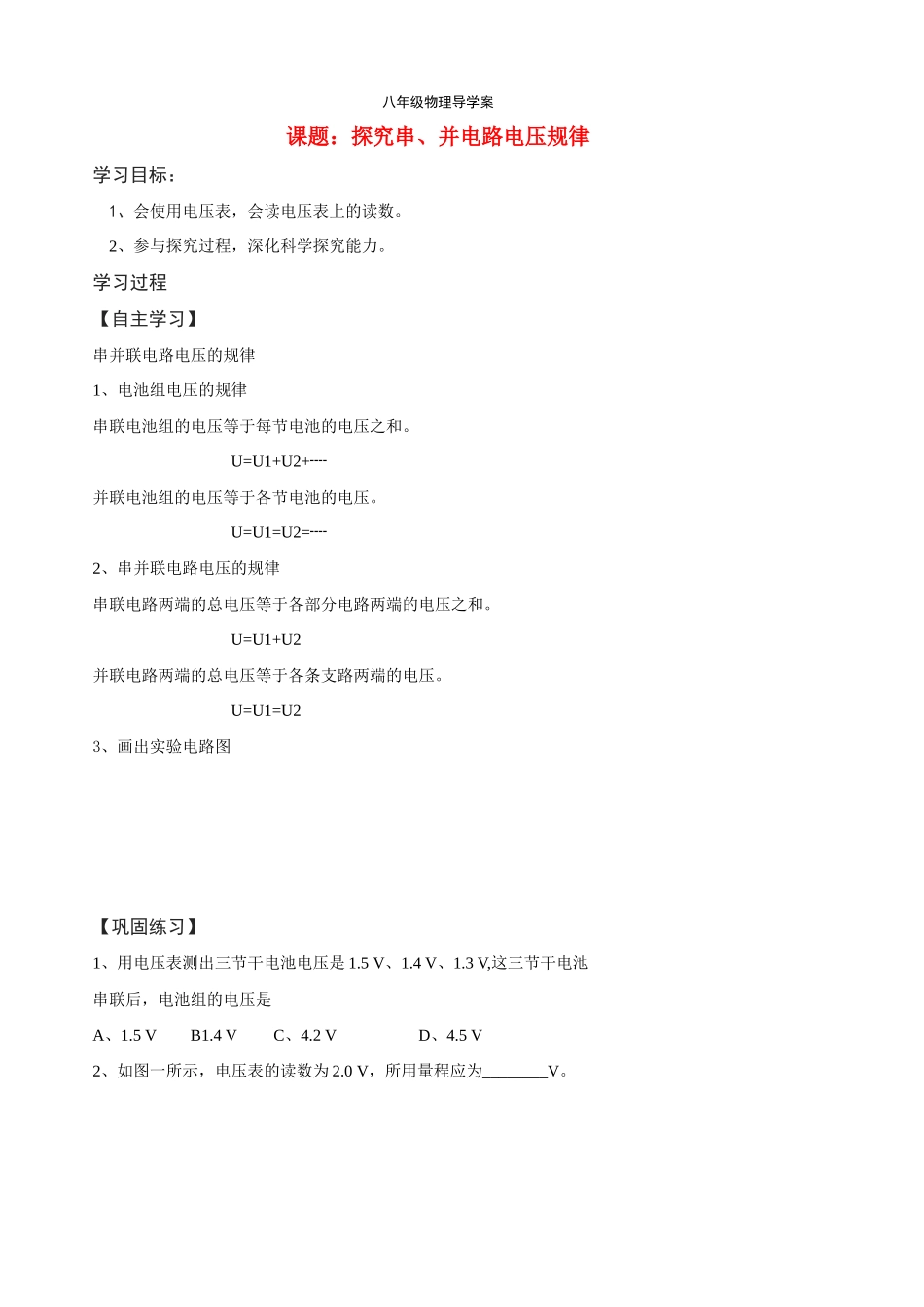

八年级物理100301-探究串、并电路电压规律_第1页
1/3

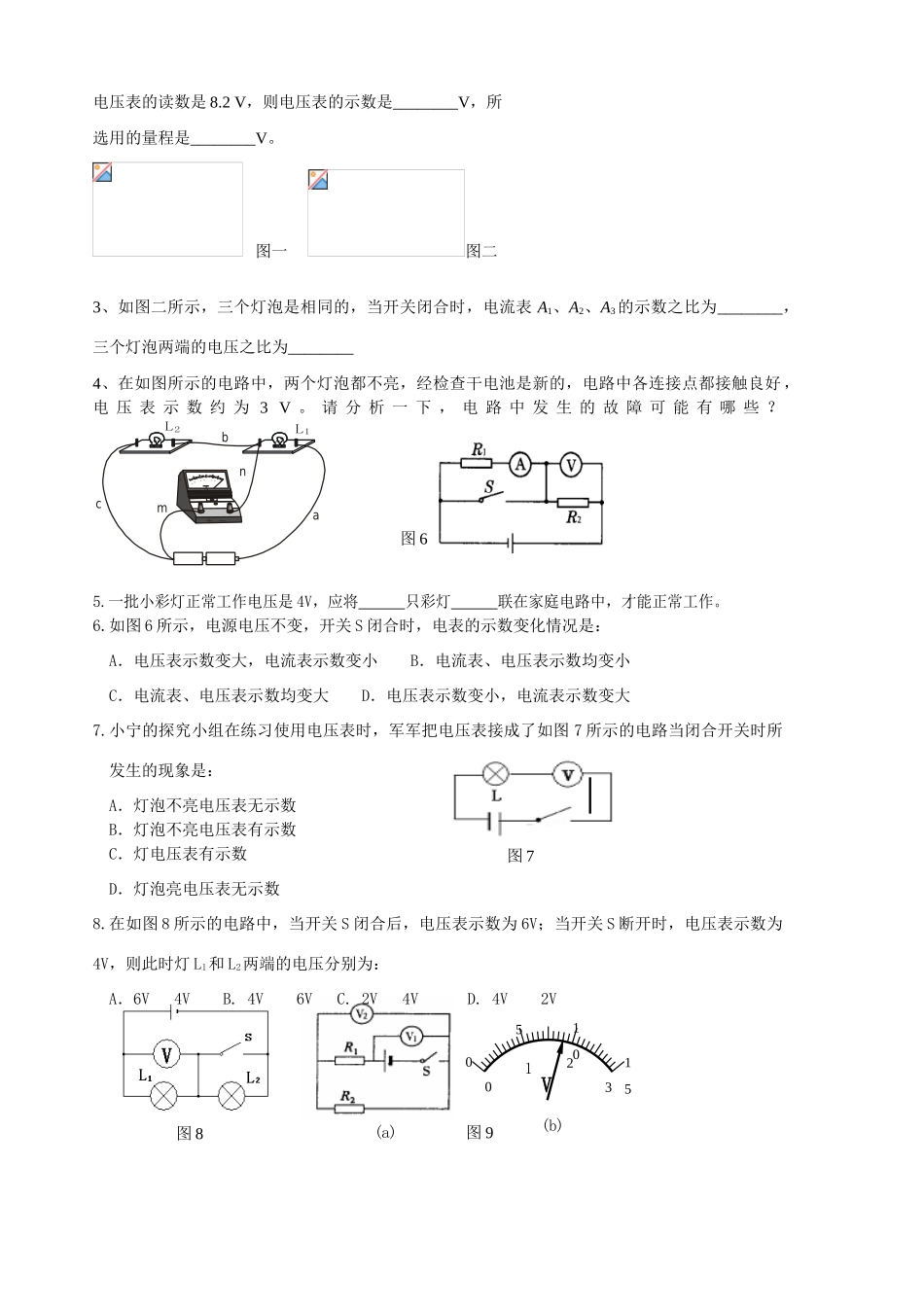

八年级物理100301-探究串、并电路电压规律_第2页
2/3

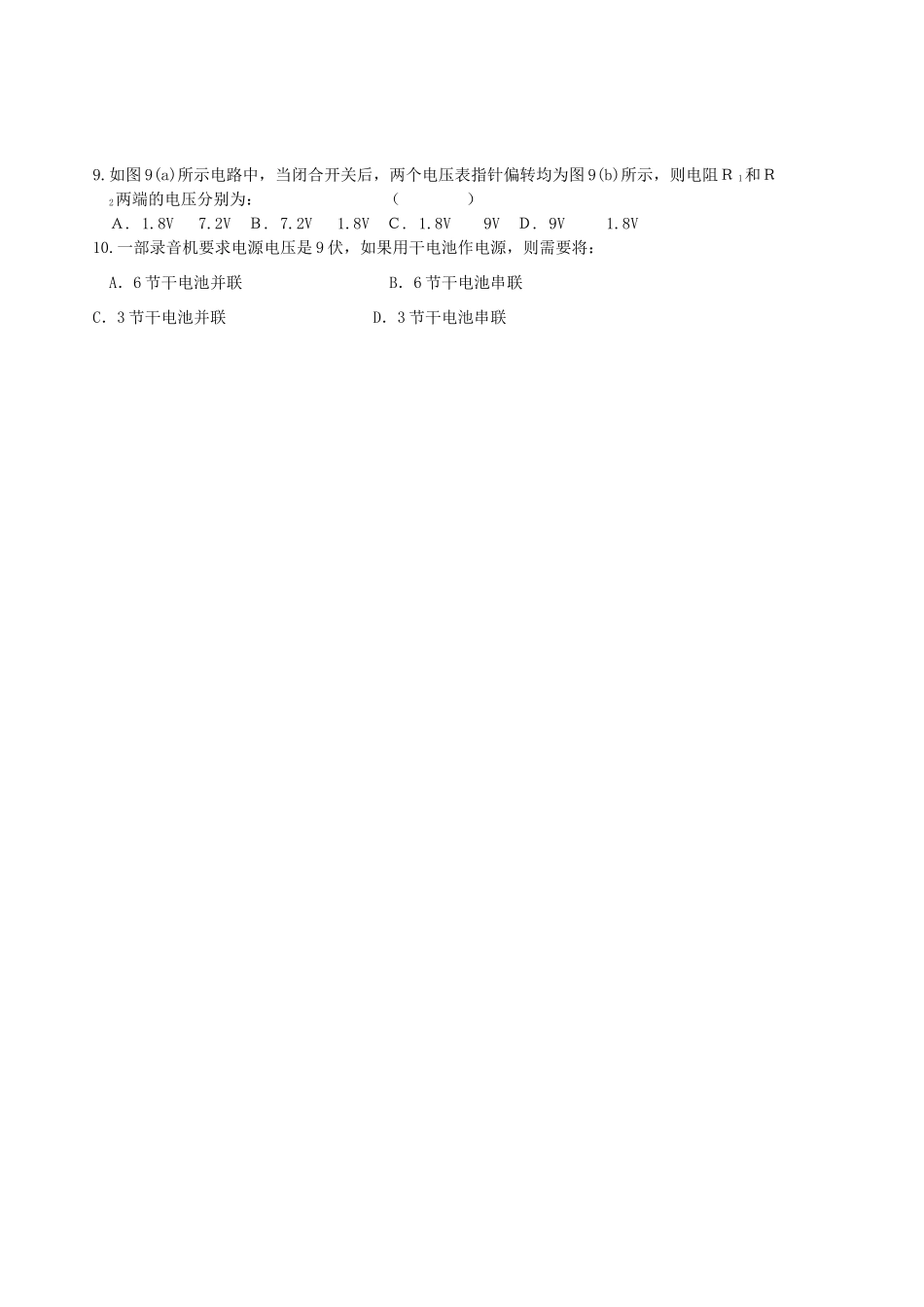

八年级物理100301-探究串、并电路电压规律_第3页
3/3
八年级物理导学案课题:探究串、并电路电压规律学习目标:1、会使用电压表,会读电压表上的读数。2、参与探究过程,深化科学探究能力。学习过程【自主学习】串并联电路电压的规律1、电池组电压的规律串联电池组的电压等于每节电池的电压之和。U=U1+U2+┈并联电池组的电压等于各节电池的电压。U=U1=U2=┈2、串并联电路电压的规律串联电路两端的总电压等于各部分电路两端的电压之和。U=U1+U2并联电路两端的总电压等于各条支路两端的电压。U=U1=U23、画出实验电路图【巩固练习】1、用电压表测出三节干电池电压是1.5V、1.4V、1.3V,这三节干电池串联后,电池组的电压是A、1.5VB1.4VC、4.2VD、4.5V2、如图一所示,电压表的读数为2.0V,所用量程应为________V。图9051015V0123(b)(a)图8电压表的读数是8.2V,则电压表的示数是________V,所选用的量程是________V。图一图二3、如图二所示,三个灯泡是相同的,当开关闭合时,电流表A1、A2、A3的示数之比为________,三个灯泡两端的电压之比为________4、在如图所示的电路中,两个灯泡都不亮,经检查干电池是新的,电路中各连接点都接触良好,电压表示数约为3V。请分析一下,电路中发生的故障可能有哪些?V-+LLabc12mn5.一批小彩灯正常工作电压是4V,应将只彩灯联在家庭电路中,才能正常工作。6.如图6所示,电源电压不变,开关S闭合时,电表的示数变化情况是:A.电压表示数变大,电流表示数变小B.电流表、电压表示数均变小C.电流表、电压表示数均变大D.电压表示数变小,电流表示数变大7.小宁的探究小组在练习使用电压表时,军军把电压表接成了如图7所示的电路当闭合开关时所发生的现象是:A.灯泡不亮电压表无示数B.灯泡不亮电压表有示数C.灯电压表有示数D.灯泡亮电压表无示数8.在如图8所示的电路中,当开关S闭合后,电压表示数为6V;当开关S断开时,电压表示数为4V,则此时灯L1和L2两端的电压分别为:A.6V4VB.4V6VC.2V4VD.4V2V图6图79.如图9(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图9(b)所示,则电阻R1和R2两端的电压分别为:()A.1.8V7.2VB.7.2V1.8VC.1.8V9VD.9V1.8V10.一部录音机要求电源电压是9伏,如果用干电池作电源,则需要将:A.6节干电池并联B.6节干电池串联C.3节干电池并联D.3节干电池串联
