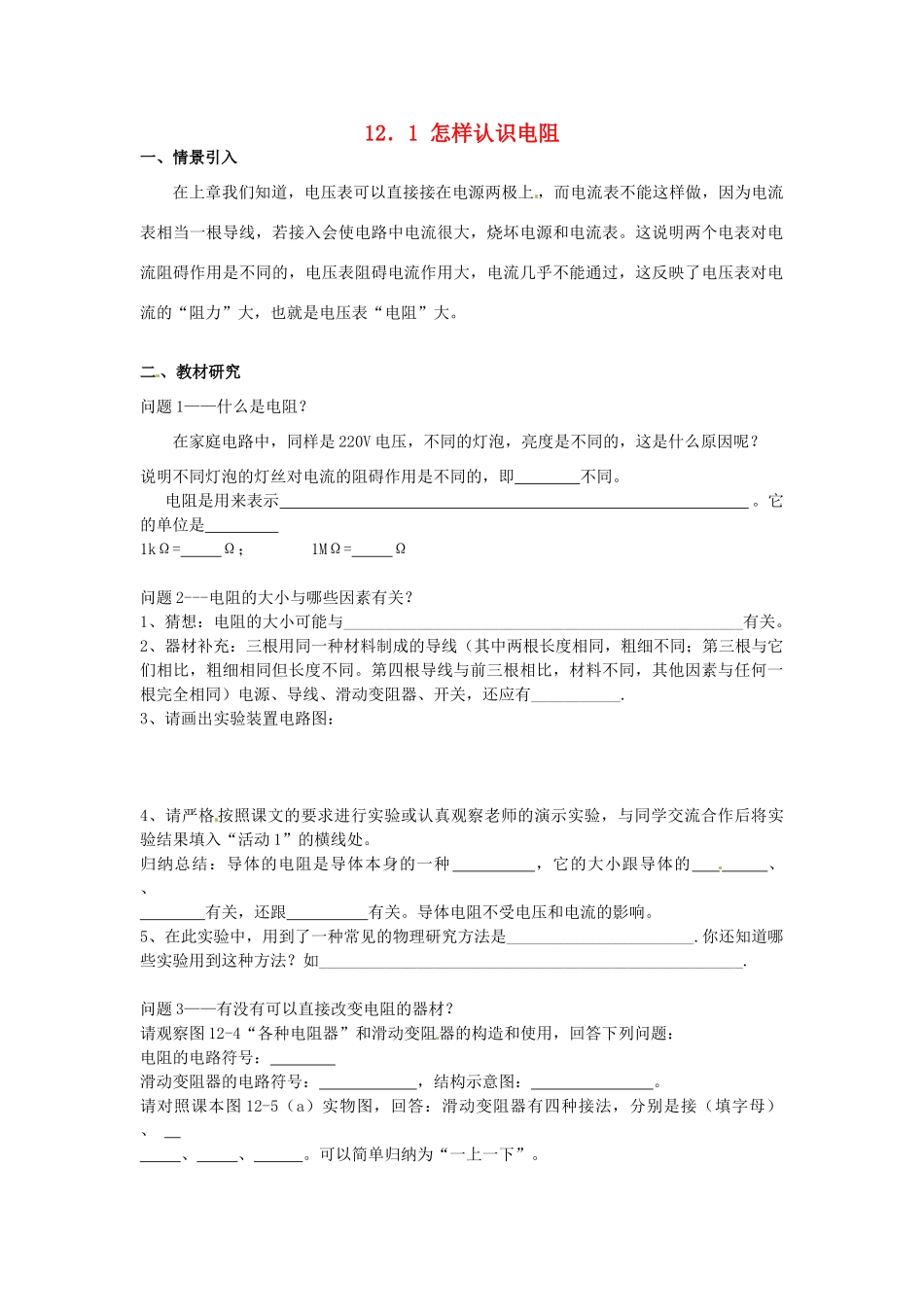

12．1怎样认识电阻一、情景引入在上章我们知道，电压表可以直接接在电源两极上，而电流表不能这样做，因为电流表相当一根导线，若接入会使电路中电流很大，烧坏电源和电流表。这说明两个电表对电流阻碍作用是不同的，电压表阻碍电流作用大，电流几乎不能通过，这反映了电压表对电流的“阻力”大，也就是电压表“电阻”大。二、教材研究问题1——什么是电阻？在家庭电路中，同样是220V电压，不同的灯泡，亮度是不同的，这是什么原因呢？说明不同灯泡的灯丝对电流的阻碍作用是不同的，即不同。电阻是用来表示。它的单位是1kΩ=Ω；1MΩ=Ω问题2---电阻的大小与哪些因素有关？1、猜想：电阻的大小可能与_________________________________________________有关。2、器材补充：三根用同一种材料制成的导线（其中两根长度相同，粗细不同；第三根与它们相比，粗细相同但长度不同。第四根导线与前三根相比，材料不同，其他因素与任何一根完全相同）电源、导线、滑动变阻器、开关，还应有___________.3、请画出实验装置电路图：4、请严格按照课文的要求进行实验或认真观察老师的演示实验，与同学交流合作后将实验结果填入“活动1”的横线处。归纳总结：导体的电阻是导体本身的一种，它的大小跟导体的、、有关，还跟有关。导体电阻不受电压和电流的影响。5、在此实验中，用到了一种常见的物理研究方法是_______________________.你还知道哪些实验用到这种方法？如____________________________________________________.问题3——有没有可以直接改变电阻的器材？请观察图12-4“各种电阻器”和滑动变阻器的构造和使用，回答下列问题：电阻的电路符号：滑动变阻器的电路符号：，结构示意图：。请对照课本图12-5（a）实物图，回答：滑动变阻器有四种接法，分别是接（填字母）、、、。可以简单归纳为“一上一下”。如果接A和D，当滑片P向右边移动时，连入电路的电阻长度变，电阻变，电路中电流将变。可以接A和B吗？或C和D呢？为什么？三、典例分析将图3的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确：A．a和bB．a和cC．c和dD．b和d解析：可以排除A和C，因为这两种接法都不能改变电阻大小，a和b连入电路的电阻为零，而c和d连入电路电阻最大。滑动变阻器接法只能“一上一下”，如ac,ad,bc,bd四种。据题意，当滑片向左移动时，电阻减少，必然电阻的长度减小，只能是Pc这一段，符合题意的只能是接a和c，或b和c。答案：B四、达标训练1．图1所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是____（填“AP或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______。（填“左”或“右”）移动。2．把一根粗细均匀的细铁丝对折起来，电阻将____，若剪一半，剩余部分的电阻将_____（填“变大”、“变小”或“不变“）3．如右图所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是________欧姆，当铜塞全部拔出时，连入电路的阻值是________欧姆。（第3题）（第4题）4．右图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线________，接入电路的电阻值将________。变阻器铭牌“20Ω，1A”字样，表示这个变阻器电阻变化范围是________，允许通过的最大电流是______A。滑片P移至中点时接入的阻值RAP=______欧姆。将这个变阻器BD接入的电路中，滑片P向左移动时，则电路中流过的电流将________。5．滑动变阻器的电阻能改变，是由于改变了（）A．电阻线的长度B．电阻线的横截面积C．电阻线的材料D．电阻线的密度6．两端长短粗细和材料都不同的导体分别接在电压相同中的电路中，则下列判断正确的是：（）A．长导体中的电流一定大些B．短导体中的电流一定大些C．无论哪段导体被拉长后，通过的电流都一定变小D．无论哪段导体被冷却后，通过的电流都一定变小．7．通过一个50Ω电阻的电流若减少为原来的1/2时，不计温度的影响，此时该电阻的阻值大小为：（）A．100ΩB．50ΩC．25ΩD．无法确定电阻大小8．如果在粗细相同中的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线，最好选用：（）A...
