智能灌溉施工方案VIP免费

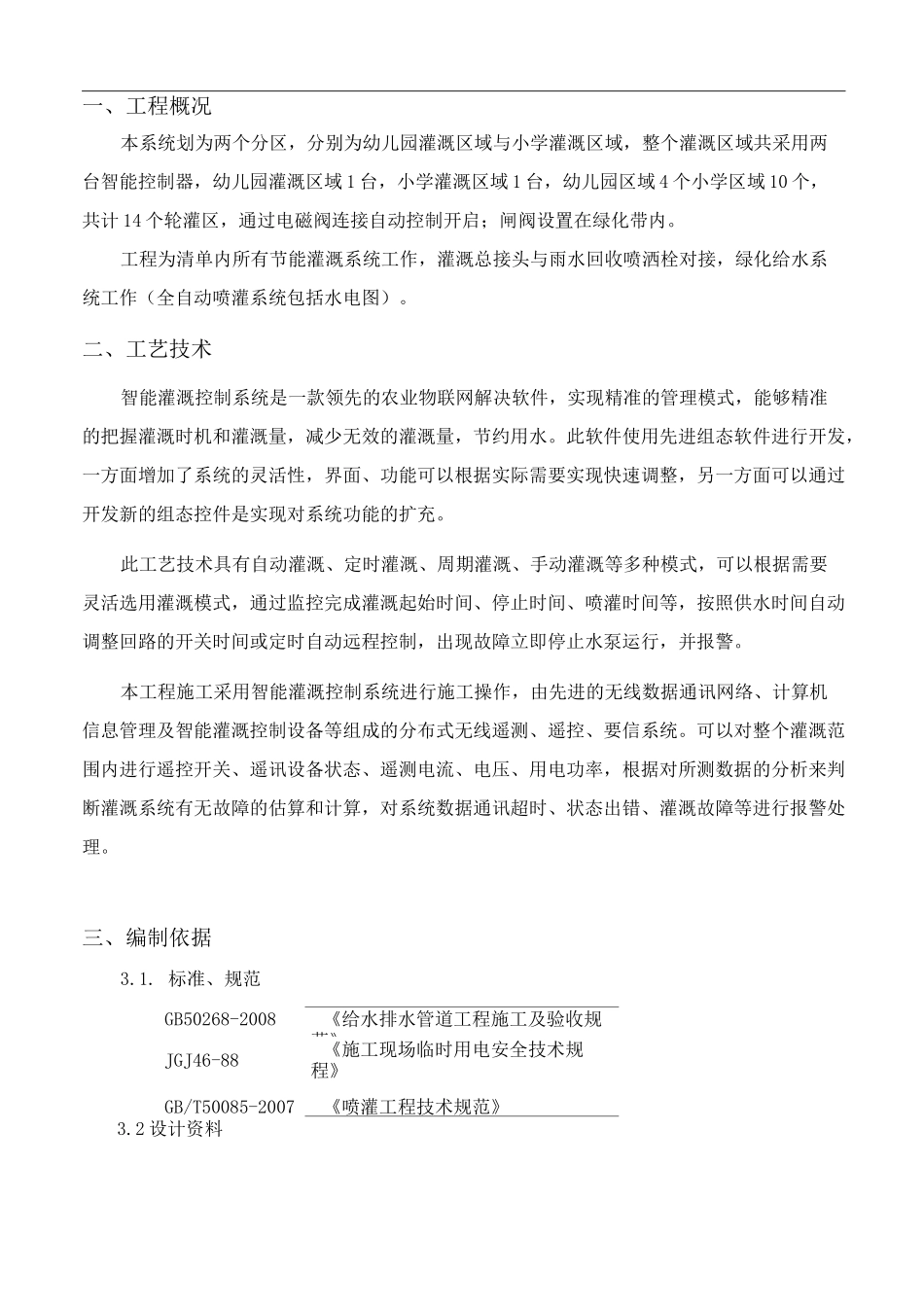

一、工程概况本系统划为两个分区，分别为幼儿园灌溉区域与小学灌溉区域，整个灌溉区域共采用两台智能控制器，幼儿园灌溉区域1台，小学灌溉区域1台，幼儿园区域4个小学区域10个，共计14个轮灌区，通过电磁阀连接自动控制开启；闸阀设置在绿化带内。工程为清单内所有节能灌溉系统工作，灌溉总接头与雨水回收喷洒栓对接，绿化给水系统工作（全自动喷灌系统包括水电图）。二、工艺技术智能灌溉控制系统是一款领先的农业物联网解决软件，实现精准的管理模式，能够精准的把握灌溉时机和灌溉量，减少无效的灌溉量，节约用水。此软件使用先进组态软件进行开发，一方面增加了系统的灵活性，界面、功能可以根据实际需要实现快速调整，另一方面可以通过开发新的组态控件是实现对系统功能的扩充。此工艺技术具有自动灌溉、定时灌溉、周期灌溉、手动灌溉等多种模式，可以根据需要灵活选用灌溉模式，通过监控完成灌溉起始时间、停止时间、喷灌时间等，按照供水时间自动调整回路的开关时间或定时自动远程控制，出现故障立即停止水泵运行，并报警。本工程施工采用智能灌溉控制系统进行施工操作，由先进的无线数据通讯网络、计算机信息管理及智能灌溉控制设备等组成的分布式无线遥测、遥控、要信系统。可以对整个灌溉范围内进行遥控开关、遥讯设备状态、遥测电流、电压、用电功率，根据对所测数据的分析来判断灌溉系统有无故障的估算和计算，对系统数据通讯超时、状态出错、灌溉故障等进行报警处理。三、编制依据3.1.标准、规范GB50268-2008《给水排水管道工程施工及验收规范》JGJ46-88《施工现场临时用电安全技术规程》GB/T50085-2007《喷灌工程技术规范》3.2设计资料四、施工安排4.1土建部分4.1.1.管道承受压力较小，挖槽底部需平整，以减少不均匀沉陷4.1.2.管线采用给水PE管，管顶的覆土埋深不得小于0.5米，穿越道路部位不得小于0.7米4.1.3.埋地敷设的各种管道均应座落在原土地基上，不允许埋在虚土上，如遇土质较差处（如软土）应采用换填分层夯实或填砾石作加强处理。管基处如为岩石或多石层，则应在管下铺设200mm厚中粗砂垫层。4.1.4.地埋式喷头，正方形与等边三角形布置结合，管道沟槽底部应进行夯实，沟底至管顶以上10cm处用细土或过筛土回填。过路处的管道须加大于两个规格以上的过路钢性套管。4.2水利部分4.2.1按设计选用管材，主管及装有3个以上配水点支管终点，均应安装可拆卸的连接件。4.2.2.绿地喷灌给水采用地埋式喷头，正方形与等边三角形布置结合。管道沟槽底部应进行夯实，沟底至管顶以上10cm处用细土或过筛土回填。过路处的管道须加大于两个规格以上的过路刚性套管。4.2.3地埋式喷头和快速取水阀均需千秋架与支管连接，草坪中喷头顶部应与沉降后的绿地表面平齐或略低于地平面。4.2.4.绿地人工浇灌的快速取水阀安装在阀箱内，阀门按设计规定选用，安装前应做耐压强度试验，出水立管为De32，安装位置尽量隐蔽并方便取水。4.2.5.在整个灌溉系统安装2"自动进排气阀，在主管最低处易存水的地方安装2"泄水阀门,施工时依现场地形布置。自动进排气阀安装在阀门箱内。4.2.6合理安排施工程序，一般先装地下，后装地上；先装大口径管道，后装小口径管道；4.2.7绿化灌溉给水管线试验压力不应小于管道设计工作压力的1.5倍。但不得小于0.6MPa。管道及设备安装前必须清除内部污垢和杂物，安装中断或完毕的敞口处应临时封闭。设计管线如和绿化种植及其他管线有冲突可适当调整。4.3智能控制部分4.3.1本工程采用有线自动控制系统，系统组成控制器，电磁阀，气候传感器和CHV1020控制器组成。通过在控制器面板上编写日常的灌水程序，实现每天的自动灌溉。还可直接通过CHV控制器控制开启电磁阀，进行临时灌水。4.3.2.CHV1020解码器控制器给一个开关量信号时，启动水泵；在极端气象条件下，如降雨、霜冻天气，系统可自动停止自动灌溉，防止水资源的浪费。4.3.3.解码器控制器功能定义，开关量输出：第一路输出脉冲信号，表示开启水泵第二路输出脉冲信号，表示关闭水泵接受两个485信号输入，并规定上下限，并根据上下限控制对用继电器动作开关量输入：第一路输入检测到脉冲信号，开启1号继电器第二路输入...
