山东菏泽600kWp水上漂浮电站技术方案(安装全过程图片讲解)VIP免费

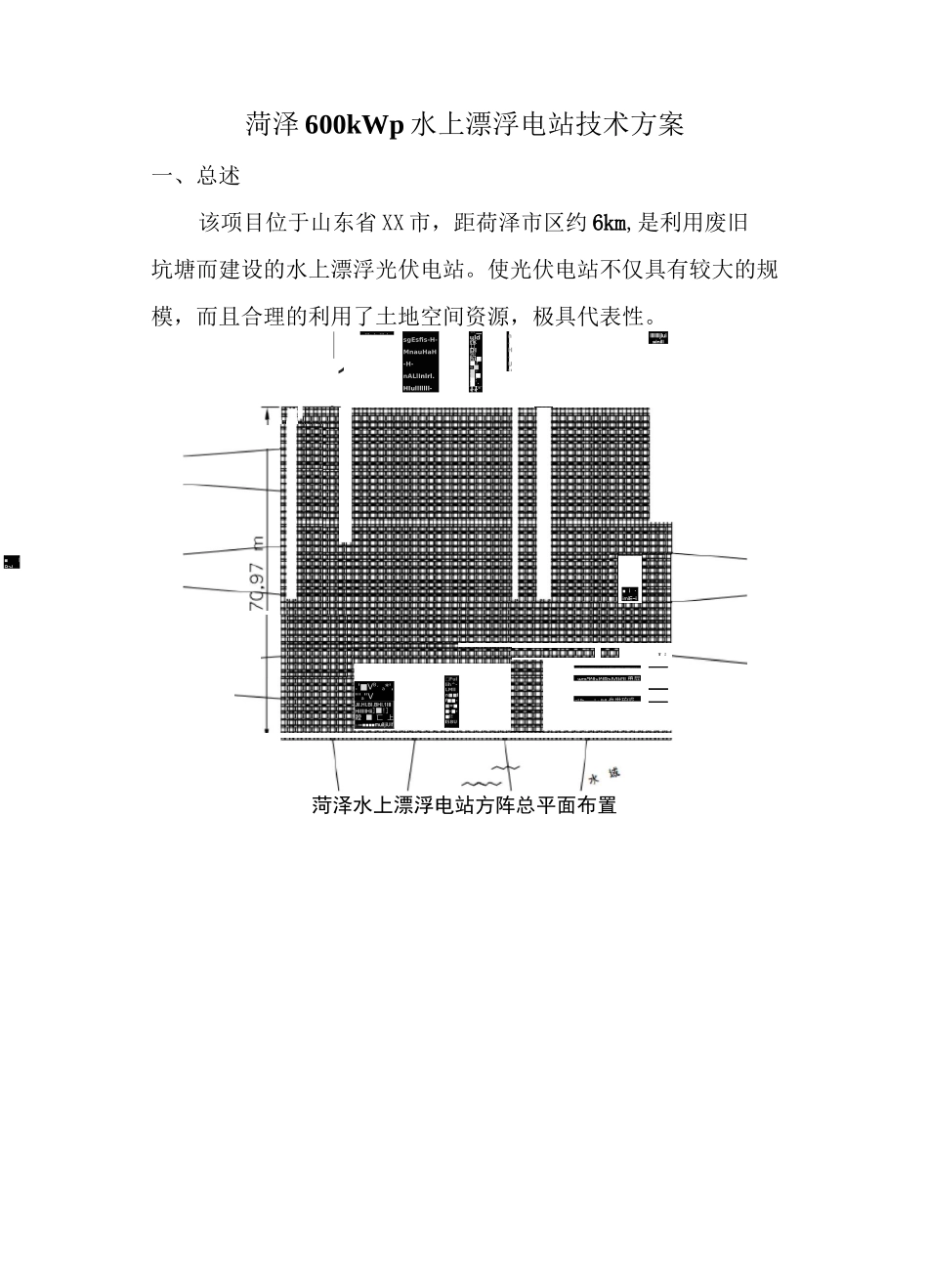

山东菏泽600kWp水上漂浮电站技术方案(安装全过程图片讲解)_第1页
1/12

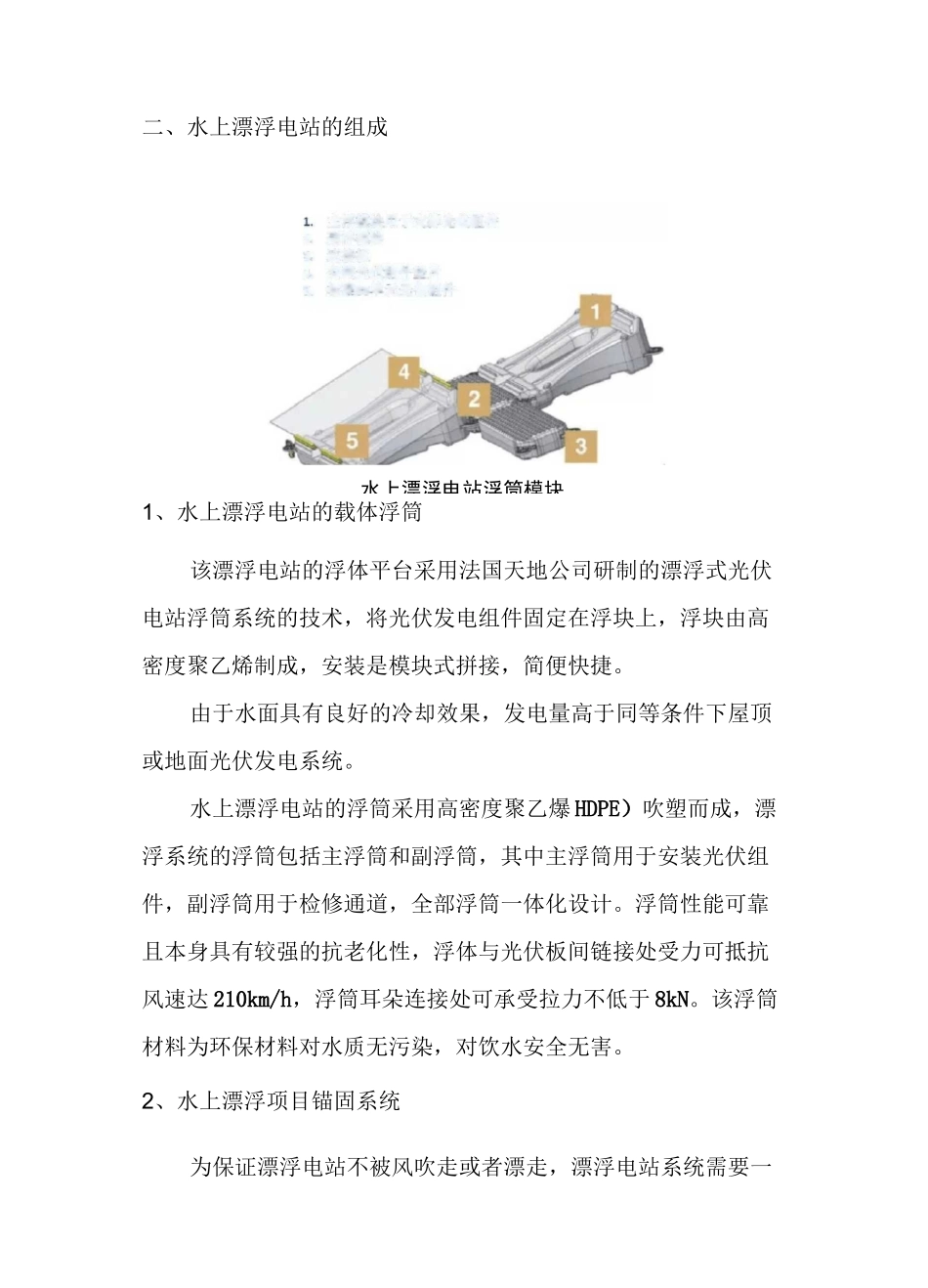

山东菏泽600kWp水上漂浮电站技术方案(安装全过程图片讲解)_第2页
2/12

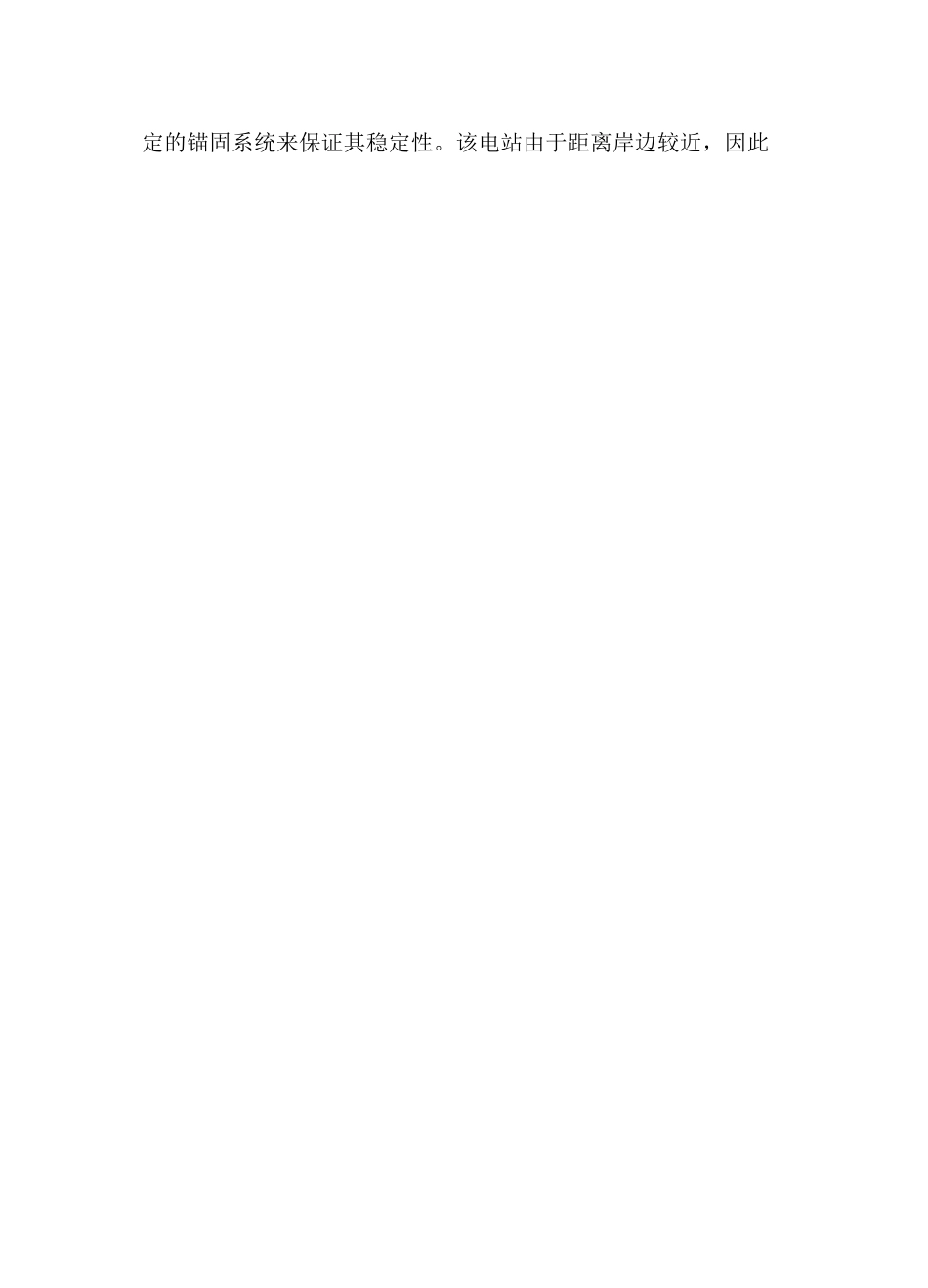

山东菏泽600kWp水上漂浮电站技术方案(安装全过程图片讲解)_第3页
3/12
1■IB>Ii™110■耐lii唧aGEiaijiil□厲1厲时・1・1・1・菏泽600kWp水上漂浮电站技术方案一、总述该项目位于山东省XX市,距荷泽市区约6km,是利用废旧坑塘而建设的水上漂浮光伏电站。使光伏电站不仅具有较大的规模,而且合理的利用了土地空间资源,极具代表性。菏泽水上漂浮电站方阵总平面布置■i・imiE~i爭舸呵岂刮豐■]■缈HilimiIU!'.I!lllllIllilllllllljluiainilIwra"l^ll»I^IB>IVIH'II勇屁□Uh——i・IHI也世珀或Linjii>i>iiiri™—uldrk廿DI独hi■■?«■■-■■■:■・11-11□Fullih^-LMlln■■If■■-■=■■-■-■l!lSBU—sgEsfis-H-MnauHaH-H-nALlInlrl.HIulllllll-.'■VB,a*',"'a"VJil.HI.BI.BHI.1IIIHillIIIHii]■!]瞪■匸上JJIHI■■■■muiIjiUifBLBUlLIHin-H-UU水上漂浮电站浮筒模块主浮模块舟于支撐光优组件2.副浮模块3.连接板二、水上漂浮电站的组成1、水上漂浮电站的载体浮筒该漂浮电站的浮体平台采用法国天地公司研制的漂浮式光伏电站浮筒系统的技术,将光伏发电组件固定在浮块上,浮块由高密度聚乙烯制成,安装是模块式拼接,简便快捷。由于水面具有良好的冷却效果,发电量高于同等条件下屋顶或地面光伏发电系统。水上漂浮电站的浮筒采用高密度聚乙爆HDPE)吹塑而成,漂浮系统的浮筒包括主浮筒和副浮筒,其中主浮筒用于安装光伏组件,副浮筒用于检修通道,全部浮筒一体化设计。浮筒性能可靠且本身具有较强的抗老化性,浮体与光伏板间链接处受力可抵抗风速达210km/h,浮筒耳朵连接处可承受拉力不低于8kN。该浮筒材料为环保材料对水质无污染,对饮水安全无害。2、水上漂浮项目锚固系统为保证漂浮电站不被风吹走或者漂走,漂浮电站系统需要一定的锚固系统来保证其稳定性。该电站由于距离岸边较近,因此采用与四面岸边分别用锚索固定的锚固方式,这种锚固方式即保证了漂浮电站的系统的稳定,而且还能适应一定程度水位的升降该锚固系统由锚固桩、锚索、锚固连接板、铁链、卸扣等组成。钢质锚索及卸扣镀锌铁链3、电气设备该水上漂浮电站采用集中式方案,其电气设备与普通光伏电站的设备相似,包括295Wp单晶硅太阳能电池板2070片、六台16进1出直流防雷汇流箱、两台集中式逆变器、一台箱式升压变压器、光伏组串至汇流箱采用4平方光伏专用电缆、汇流箱至逆变器采用2*120直流铝合金电缆。三、水上漂浮电站施工工艺1、平台搭建进行水上漂浮电站的施工首先要搭设施工平台,用于浮筒组装及浮筒下水。施工平台的搭设搭建好的施工平台2、光伏组件安装漂浮电站在推下水之前,为保证施工的效率,先将光伏组件固定于主浮筒上。光伏组件安装过程光伏组件安装过程3、浮筒的组装整个漂浮电站的方阵共有90排浮筒组装而成,工人先在施工平台上组装好四排,将前三排推下水,平台上保留一排用来与后续施工排连接,并依此类推。浮筒组装并推下水浮筒组装并推下水4、锚固系统的施工锚固系统的施工过程分为三步:第一步为锚固桩的施工,工人先将锚固桩按照设计好的定位打桩,桩入土深度为三米;第二步为水上浮筒锚绳连接板的固定,水上漂浮方阵就位之后,工人将锚绳连接板固定在漂浮方阵设定好的位置;第三步为锚绳连接。水上浮筒锚绳连接板水上浮筒钢质锚索5、接地网敷设该项目接地方案采用主接地和辅助接地相结合的方式,其中主接地采用接地扁钢将厂区内所有电气设备可靠连接并通过检修通道引至岸上主接地网;辅助接地采用接地扁钢通过钢质锚索与岸上锚固桩构成接地回路。6、桥架就位电缆桥架先按照设定好的位置就位,使用柔质钢绑扎带固定在浮筒上,考虑到浮筒之间的连接为柔性连接,绑扎桥架的绑扎带不宜绑扎过紧,需留有一定的余量,按预先设置好的位置把桥架固定在浮筒上。桥架之间通过铜编织带连在一起,这样可以保证桥架的接地性能。7、电缆敷设先敷设4平方光伏专用电缆,再将汇流箱出线与485通讯电缆敷设在桥架中,需注意桥架电缆进出口对电缆绝缘皮的破坏,因此需做好绝缘皮的保护。电缆从汇流箱送出后接入岸上的逆变器通过箱变升压后送至开关站并网。四、综述该漂浮电站是利用水上漂浮平台将光伏组件漂浮在水面上进行发电,优点在于合理利用废旧坑塘不占用土地资源,水体对光伏...
