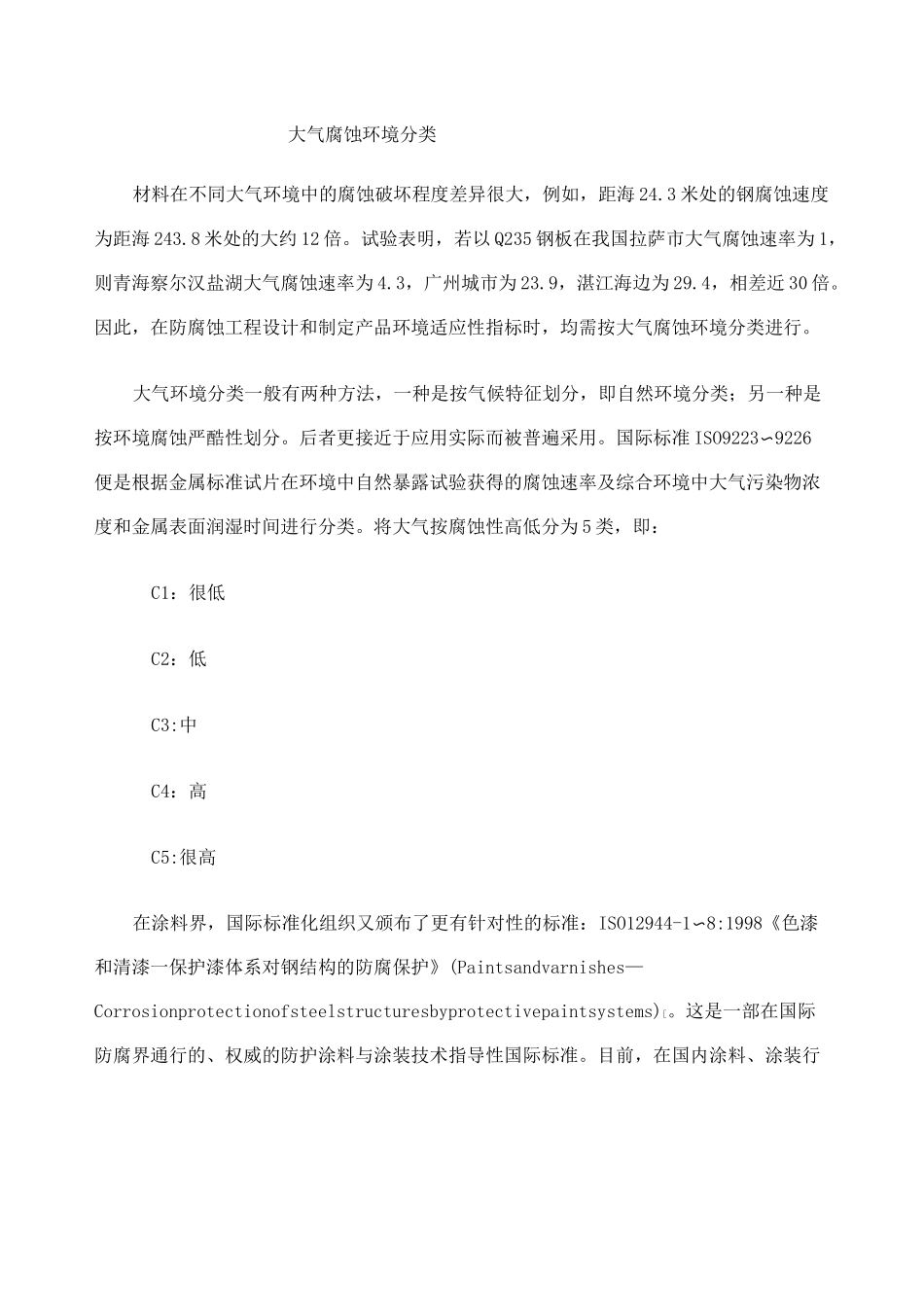

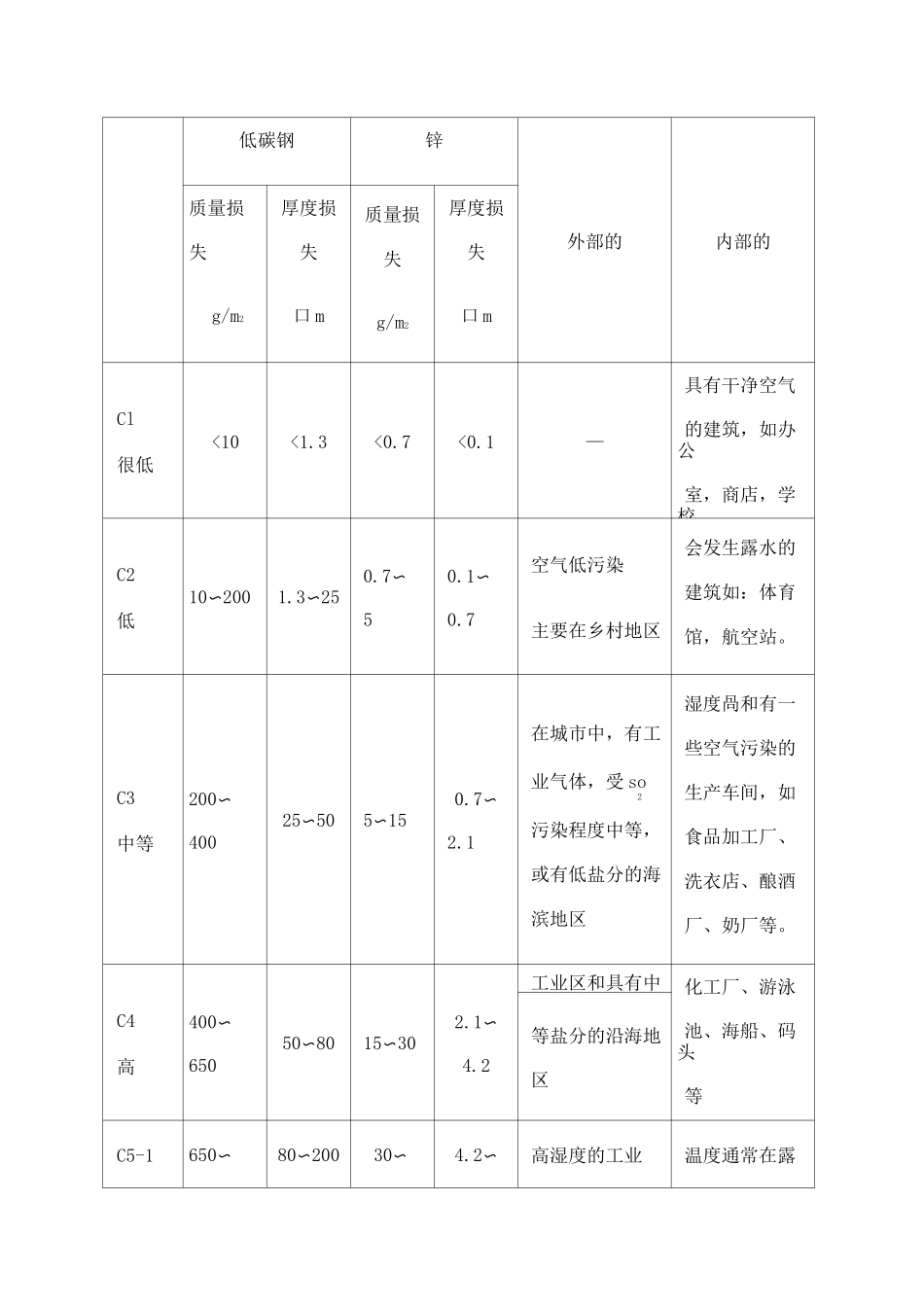

大气腐蚀环境分类材料在不同大气环境中的腐蚀破坏程度差异很大，例如，距海24.3米处的钢腐蚀速度为距海243.8米处的大约12倍。试验表明，若以Q235钢板在我国拉萨市大气腐蚀速率为1，则青海察尔汉盐湖大气腐蚀速率为4.3，广州城市为23.9，湛江海边为29.4，相差近30倍。因此，在防腐蚀工程设计和制定产品环境适应性指标时，均需按大气腐蚀环境分类进行。大气环境分类一般有两种方法，一种是按气候特征划分，即自然环境分类；另一种是按环境腐蚀严酷性划分。后者更接近于应用实际而被普遍采用。国际标准ISO9223〜9226便是根据金属标准试片在环境中自然暴露试验获得的腐蚀速率及综合环境中大气污染物浓度和金属表面润湿时间进行分类。将大气按腐蚀性高低分为5类，即：C1：很低C2：低C3:中C4：高C5:很高在涂料界，国际标准化组织又颁布了更有针对性的标准：ISO12944-1〜8:1998《色漆和清漆一保护漆体系对钢结构的防腐保护》(Paintsandvarnishes—Corrosionprotectionofsteelstructuresbyprotectivepaintsystems)[。这是一部在国际防腐界通行的、权威的防护涂料与涂装技术指导性国际标准。目前，在国内涂料、涂装行业、腐蚀与防护行业及相关设计研究院所、高等学校，在重大防腐工程设计、招投标及施工过程中都使用到这一综合性标准。标准共分八个部分：第1部分总则第2部分环境分类第3部分设计上的考虑第4部分表面类型与表面处理第5部分保护漆体系、第6部分试验方法第7部分涂漆工艺第8部分新工程和维护工作规范的制定。其中第2部分系统地介绍了大气腐蚀环境分类。而导致腐蚀产生的环境因素主要有大气、各类水质和土壤三方面，所以标准规定了大气腐蚀环境级别和钢结构在水下和土壤中的腐蚀环境分类。参照ISO12944-5，就可以针对某种腐蚀环境设计涂装系统。其中，该标准根据不同大气环境的腐蚀性及其特征污染物质的污染程度，将涂料产品面对的大气环境大致分为乡村大气、城市大气、工业大气和海洋大气四种类型。表-1ISO12944-2对于大气腐蚀环境的分类以及典型环境的举例腐蚀单位面积的质量/厚度损失（暴露一年温和的气候中，典型的环境举例级别后）（仅供参考）低碳钢锌外部的内部的质量损失g/m2厚度损失口m质量损失g/m2厚度损失口mCl很低<10<1.3<0.7<0.1—具有干净空气的建筑，如办公室，商店，学校C2低10〜2001.3〜250.7〜50.1〜0.7空气低污染主要在乡村地区会发生露水的建筑如：体育馆，航空站。C3中等200〜40025〜505〜150.7〜2.1在城市中，有工业气体，受so2污染程度中等，或有低盐分的海滨地区湿度咼和有一些空气污染的生产车间，如食品加工厂、洗衣店、酿酒厂、奶厂等。C4高400〜65050〜8015〜302.1〜4.2工业区和具有中化工厂、游泳池、海船、码头等等盐分的沿海地区C5-1650〜80〜20030〜4.2〜高湿度的工业温度通常在露很高（工业）1500608.4区，同时空气污染严重点以下，高污染地区C5-M很高（海上）650〜150080〜20030〜604.2〜8.4高盐分沿海或海上同上注意：1.该表中所用的腐蚀级别换算值同ISO9223—样2.在沿海、湿热地区，如果质量和厚度损失超过C5-M所列出的，那么在选择结构防腐涂料时需特别注意。表-2ISO12944-2对于钢结构所处水和土壤环境的分类分类环境环境和建筑举例1m1新鲜水河流装置水电厂。1m2海水或盐港口区域的建筑结构，如：水闸门、锁等，海上结构。1m3水储油罐、钢桩、钢管。土壤在我国，上世纪九十年代也制定并颁布了类似标准，即GB/T15957-1995《大气环境腐蚀性分类》。该标准系以裸露的碳钢（以A3钢为基准）在不同大气环境下腐蚀等级划分和防护涂料及其类似防护材料品种选择为重要依据。该标准主要根据碳钢在不同大气环境下暴露第一年的腐蚀速率(mm/a),将腐蚀环境类型分为：无腐蚀、弱腐蚀、轻腐蚀、中腐蚀、较强腐蚀、强腐蚀六大类，并给出不同腐蚀环境下的腐蚀速率等。该标准还按照影响钢铁腐蚀的气体成分与含量，将腐蚀性气体分为A、B、C、D四类，表1-8GB/T15957-1995大气腐蚀环境类型的技术指标腐蚀类型腐蚀速率腐蚀环境等级名称mm/a环境气体类型相对湿度(年平均)%大气环境I无腐蚀<0.001A<60乡村大气II弱腐蚀0.001〜A60〜75乡村大气0.025B<60城市大气III轻腐...
