水泥基渗透结晶型防水材料GB18445—VIP免费

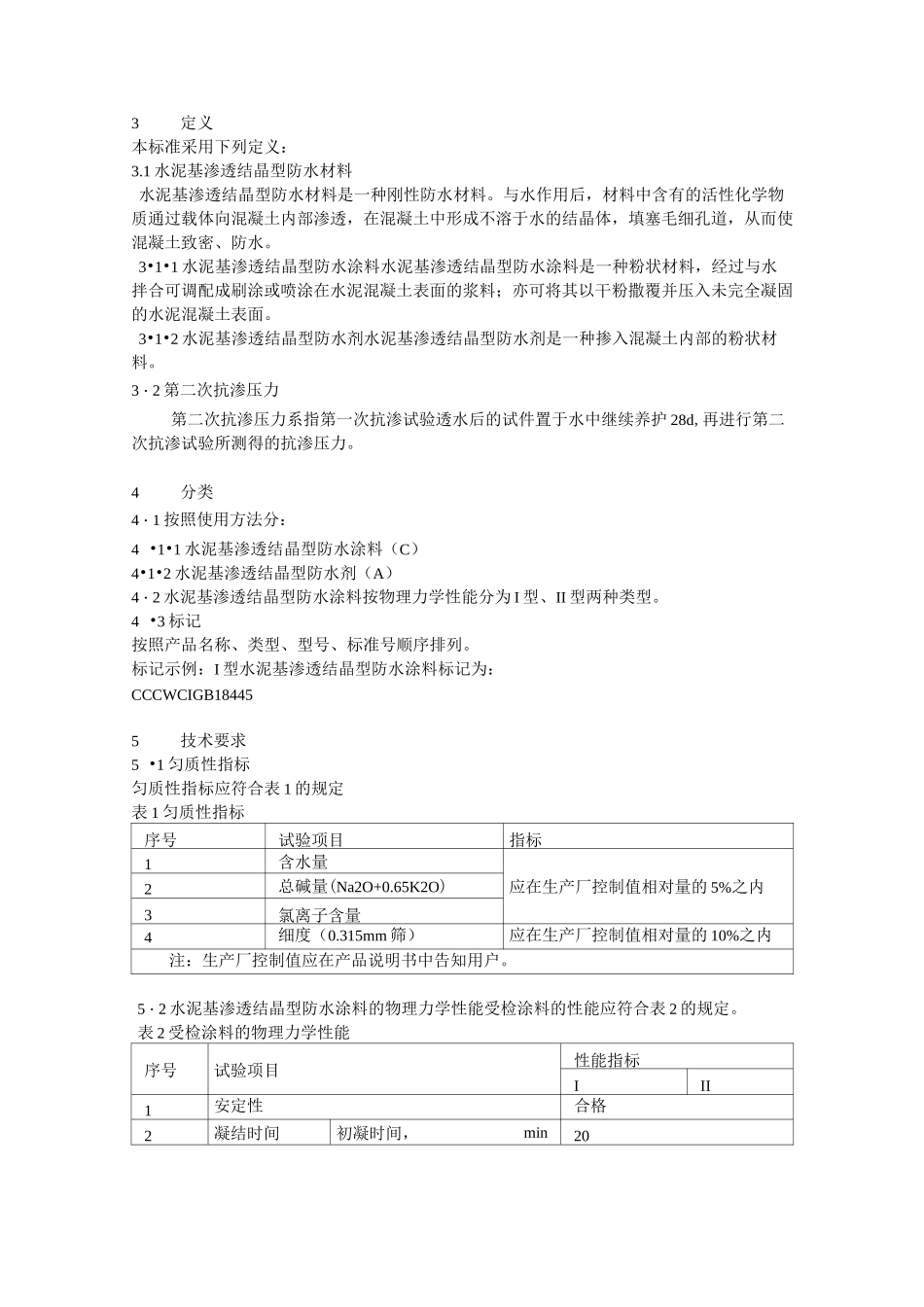

水泥基渗透结晶型防水材料国家标准（全文）GB18445—20012001—09—04发布2002—03—01实施GB18445—2001、八.、■前言本标准的第5章表6〜8项、表3中3、7、8项为强制性的，其余为推荐性的。国外无同类产品标准可参照采用。制定本标准时，在试验研究与验证的基础上，参考JC474—1999《砂浆、混凝土防水剂》、GB8076—1997《混凝土外加剂》等标准规定了产品的匀质性与物理力学性能。以“第二次抗渗压力”表示该种材料抗渗试验透水自愈后的抗渗能力。本标准由国家建筑材料工业局提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会归口。本标准负责起草单位：国家建筑材料工业局标准化研究所、同济大学材料科学与工程学院。本标准参加起草单位：上海基成达申防水材料有限公司、北京城荣防水材料有限公司、昆山凯顿百森高效防水材料有限公司、上海汇奇实业发展有限公司、香港东伟企业有限公司、乌鲁木齐固斯特防水材料有限公司、上海惠邦特种涂料有限公司、北京金禹华科贸有限公司。本标准主要起草人：杨斌、张永明、薛绍祖、方一苍、白彬、金能春、李美琳、曹建德、李明、陈嘉林、高剑秋。本标准首次发布。中华人民共和国国家标准水泥基渗透结晶型防水材料GB18445—2001Cementitiouscapillarycrystallinewaterproofingmaterials1范围本标准规定了水泥基渗透结晶型防水材料（简称：CCCW）的定义、分类、技术要求、试验方法、检验规则、包装、运输与贮存等。本标准适用于以硅酸盐水泥或普通硅酸盐、石英砂等为基材，掺入活性化学物质制成的水泥基渗透结晶型防水材料。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1346—2001水泥标准稠度用水量、凝结时间、安定性检验方法GB8076—1997混凝土外加剂GB/T8077—2000混凝土外加剂匀质性试验方法GB/T17671—1999水泥胶砂强度检验方法（ISO方法）（idtISO679：1989）GBJ81—1985普通混凝土力学性能试验方法GBJ82—1985普通混凝土长期性能与耐久性能试验方法JC474——1999砂浆、混凝土防水剂JTJ270—1998水运工程混凝土试验规程3定义本标准采用下列定义：3.1水泥基渗透结晶型防水材料水泥基渗透结晶型防水材料是一种刚性防水材料。与水作用后，材料中含有的活性化学物质通过载体向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密、防水。3•1•1水泥基渗透结晶型防水涂料水泥基渗透结晶型防水涂料是一种粉状材料，经过与水拌合可调配成刷涂或喷涂在水泥混凝土表面的浆料；亦可将其以干粉撒覆并压入未完全凝固的水泥混凝土表面。3•1•2水泥基渗透结晶型防水剂水泥基渗透结晶型防水剂是一种掺入混凝土内部的粉状材料。3・2第二次抗渗压力第二次抗渗压力系指第一次抗渗试验透水后的试件置于水中继续养护28d,再进行第二次抗渗试验所测得的抗渗压力。4分类4・1按照使用方法分：4•1•1水泥基渗透结晶型防水涂料（C）4•1•2水泥基渗透结晶型防水剂（A）4・2水泥基渗透结晶型防水涂料按物理力学性能分为I型、II型两种类型。4•3标记按照产品名称、类型、型号、标准号顺序排列。标记示例：I型水泥基渗透结晶型防水涂料标记为：CCCWCIGB184455技术要求5•1匀质性指标匀质性指标应符合表1的规定表1匀质性指标序号试验项目指标1含水量应在生产厂控制值相对量的5%之内2总碱量(Na2O+0.65K2O)3氯离子含量4细度（0.315mm筛）应在生产厂控制值相对量的10%之内注：生产厂控制值应在产品说明书中告知用户。5・2水泥基渗透结晶型防水涂料的物理力学性能受检涂料的性能应符合表2的规定。表2受检涂料的物理力学性能序号试验项目性能指标III1安定性合格2凝结时间初凝时间，min20终凝时间，h243抗折强度，Mpa7d2.8028d3.504抗压强度，Mpa7d12.028d18.05湿基面粘结强度，MPa1.06抗渗压力（28d），MPa0.81.27第二次抗渗压力（56d），MPa0.60.88渗透压力比（28d），%2003005・3水泥基渗透结晶型防水剂的物理力学性能掺防水剂的混凝土性能应符合表3的规定。表3掺防水剂混凝土的物理...
