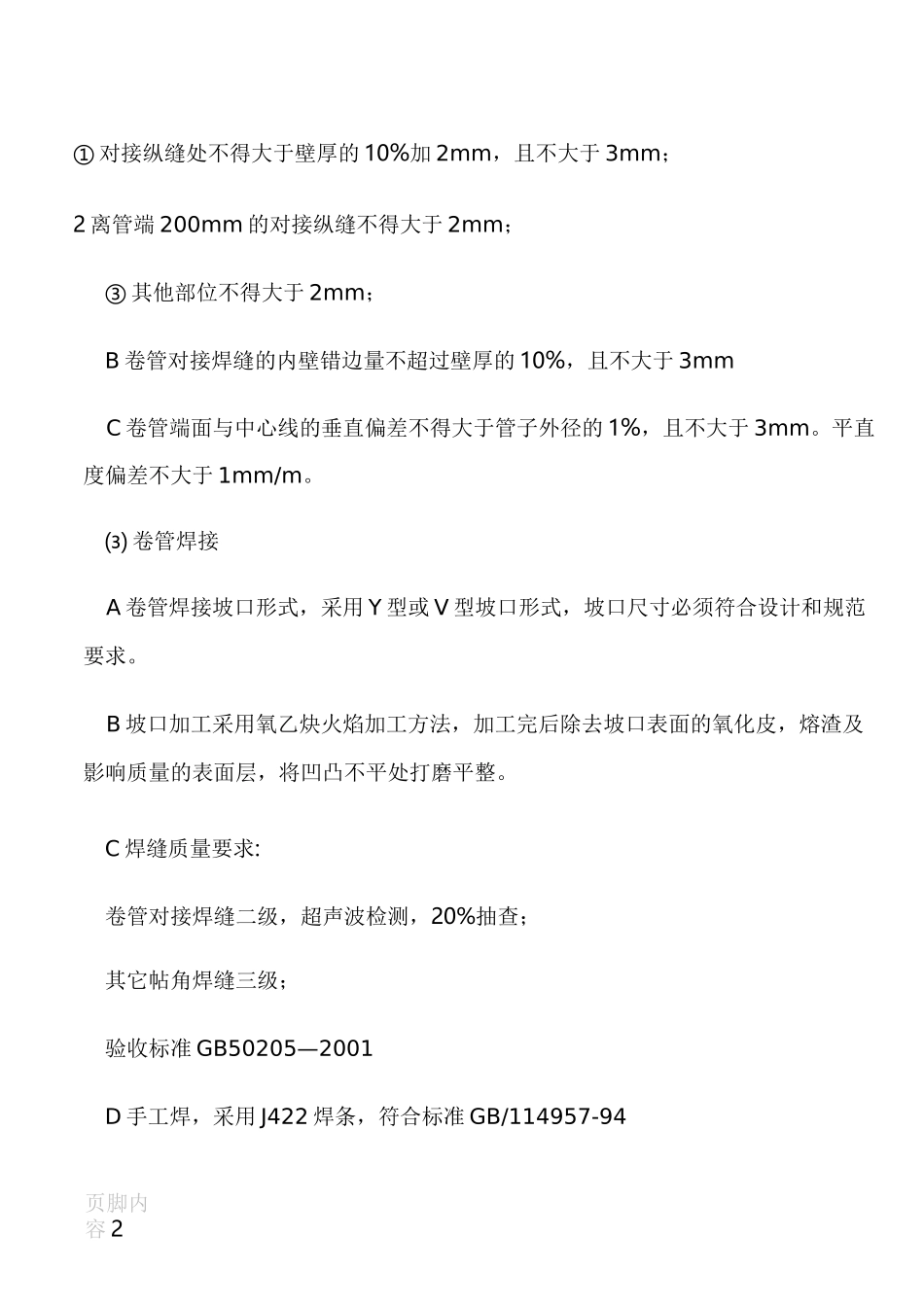

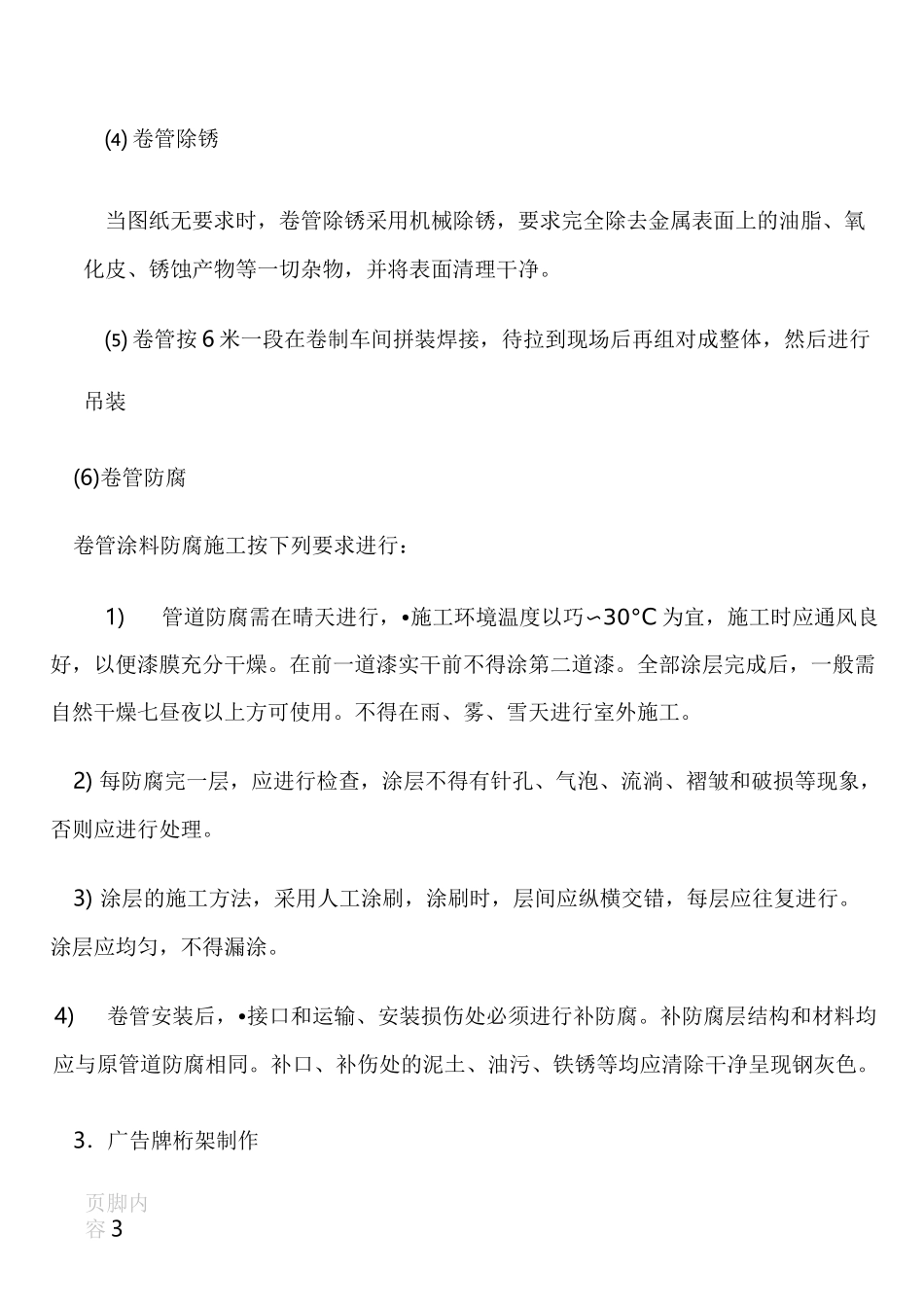

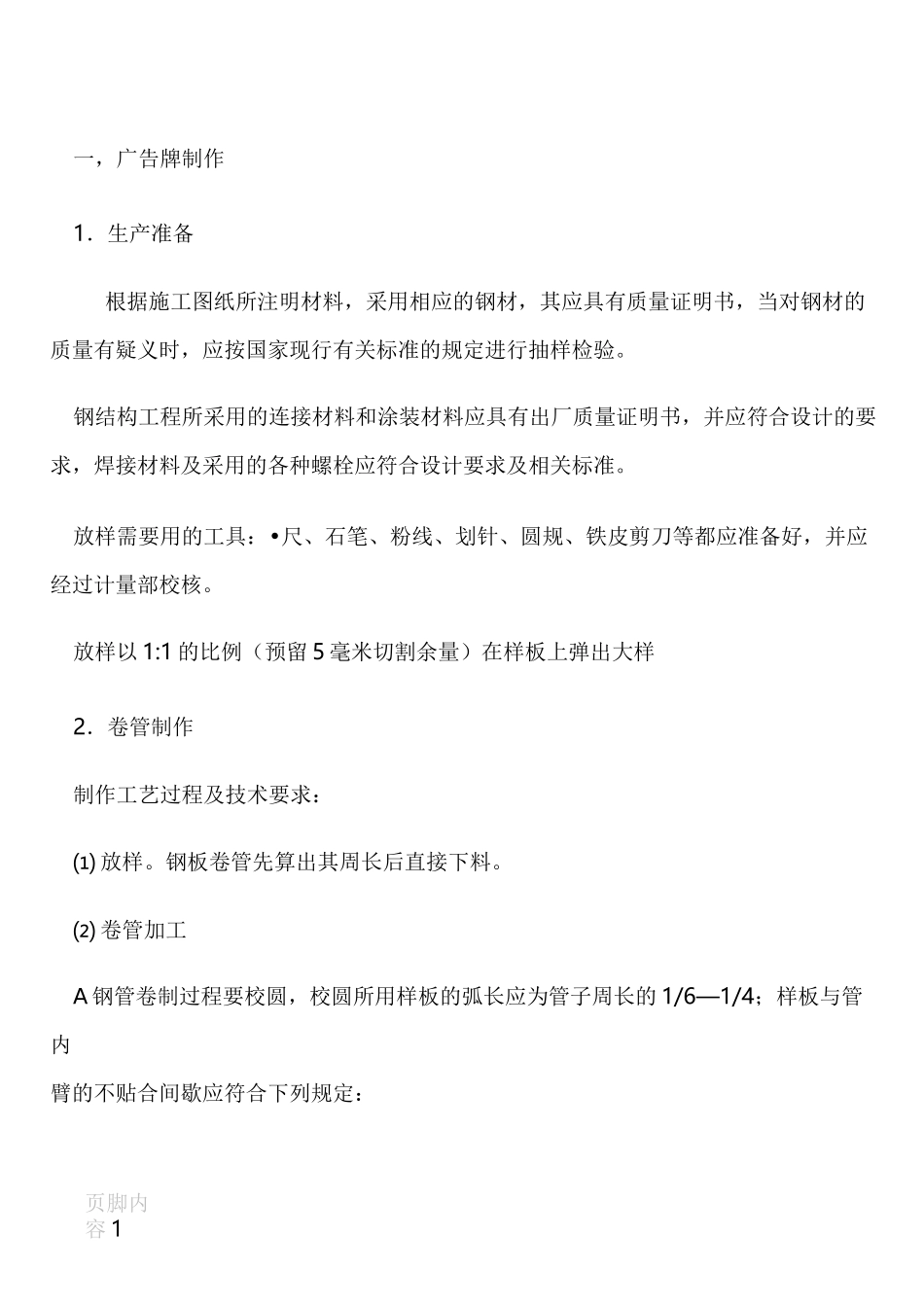

页脚内容1一，广告牌制作1．生产准备根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。放样需要用的工具：•尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样2．卷管制作制作工艺过程及技术要求：⑴放样。钢板卷管先算出其周长后直接下料。⑵卷管加工A钢管卷制过程要校圆，校圆所用样板的弧长应为管子周长的1/6—1/4；样板与管内臂的不贴合间歇应符合下列规定：页脚内容2①对接纵缝处不得大于壁厚的10%加2mm，且不大于3mm；2离管端200mm的对接纵缝不得大于2mm；③其他部位不得大于2mm；B卷管对接焊缝的内壁错边量不超过壁厚的10%，且不大于3mmC卷管端面与中心线的垂直偏差不得大于管子外径的1%，且不大于3mm。平直度偏差不大于1mm/m。⑶卷管焊接A卷管焊接坡口形式，采用Y型或V型坡口形式，坡口尺寸必须符合设计和规范要求。B坡口加工采用氧乙炔火焰加工方法，加工完后除去坡口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。C焊缝质量要求:卷管对接焊缝二级，超声波检测，20%抽查；其它帖角焊缝三级；验收标准GB50205—2001D手工焊，采用J422焊条，符合标准GB/114957-94页脚内容3⑷卷管除锈当图纸无要求时，卷管除锈采用机械除锈，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理干净。⑸卷管按6米一段在卷制车间拼装焊接，待拉到现场后再组对成整体，然后进行吊装(6)卷管防腐卷管涂料防腐施工按下列要求进行：1)管道防腐需在晴天进行，•施工环境温度以巧〜30°C为宜，施工时应通风良好，以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行处理。3)涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。4)卷管安装后，•接口和运输、安装损伤处必须进行补防腐。补防腐层结构和材料均应与原管道防腐相同。补口、补伤处的泥土、油污、铁锈等均应清除干净呈现钢灰色。3．广告牌桁架制作页脚内容4按1：1进行放样，角钢采用氧乙炔火焰切割，除去切口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。二，广告牌安装三面安装顺序:卷管立柱吊装f广告牌骨架现场组装f广告牌骨架吊装f广告牌骨架与卷管立柱焊接f灯架及其它构件安装单面安装顺序：立柱吊装f广告牌骨架安装f广告牌牌面安装f零星构件安装1.基础复查和放线。施工前，安排相关技术人员同测量人员对基础进行复核，基础达到以下要求：①基础表面要平整，不能有裂纹、蜂窝和露筋等现象。②根据施工图检查基础外形尺寸和中心线。基础的横向中心线与纵向中心线要求垂直。基础外形尺寸偏差不大于±20mm。基础纵横中心线与基准线偏差不大于20mm。2.安装前的准备工作。页脚内容5①熟悉图纸，组织相关技术人员对车间结构进行分析，合理安排施工工艺和施工计划。②钢丝绳准备根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按下列方法进行估算：T=（d/10）2T钢丝绳扣起吊能力，单位：td钢丝绳扣直径，单位：mm注：估算方法适用于新绳扣、无断丝、断股现象3，现场组对吊装注意事项：（1）吊车及运输车需占用单车道，需提前向有关部门办好相关手续。（2）现场组对吊装将破坏部分草坪及小树，需提前向有关部门办好相关手续。（3）占道时，在所占用道路的两端立好醒目标志，并派专人看守。4，立柱吊装卷管按6米一段在卷制车间拼装焊接，利用10吨半挂运输至安装位置，到现场后再组对成整体，利用16吨汽车吊进行装卸。现场组...
