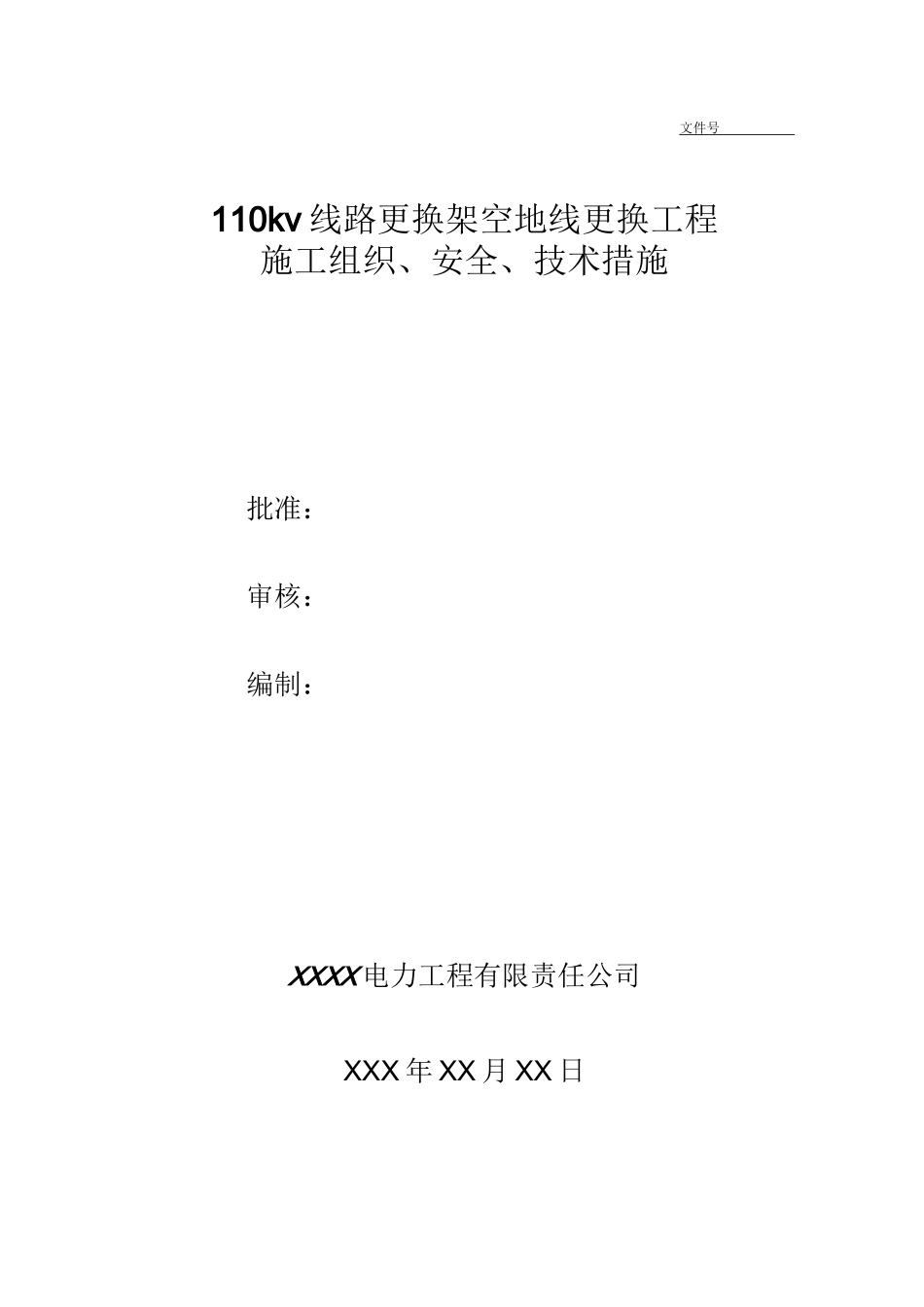

110KV线路更换架空地线施工方案_第1页
1/7

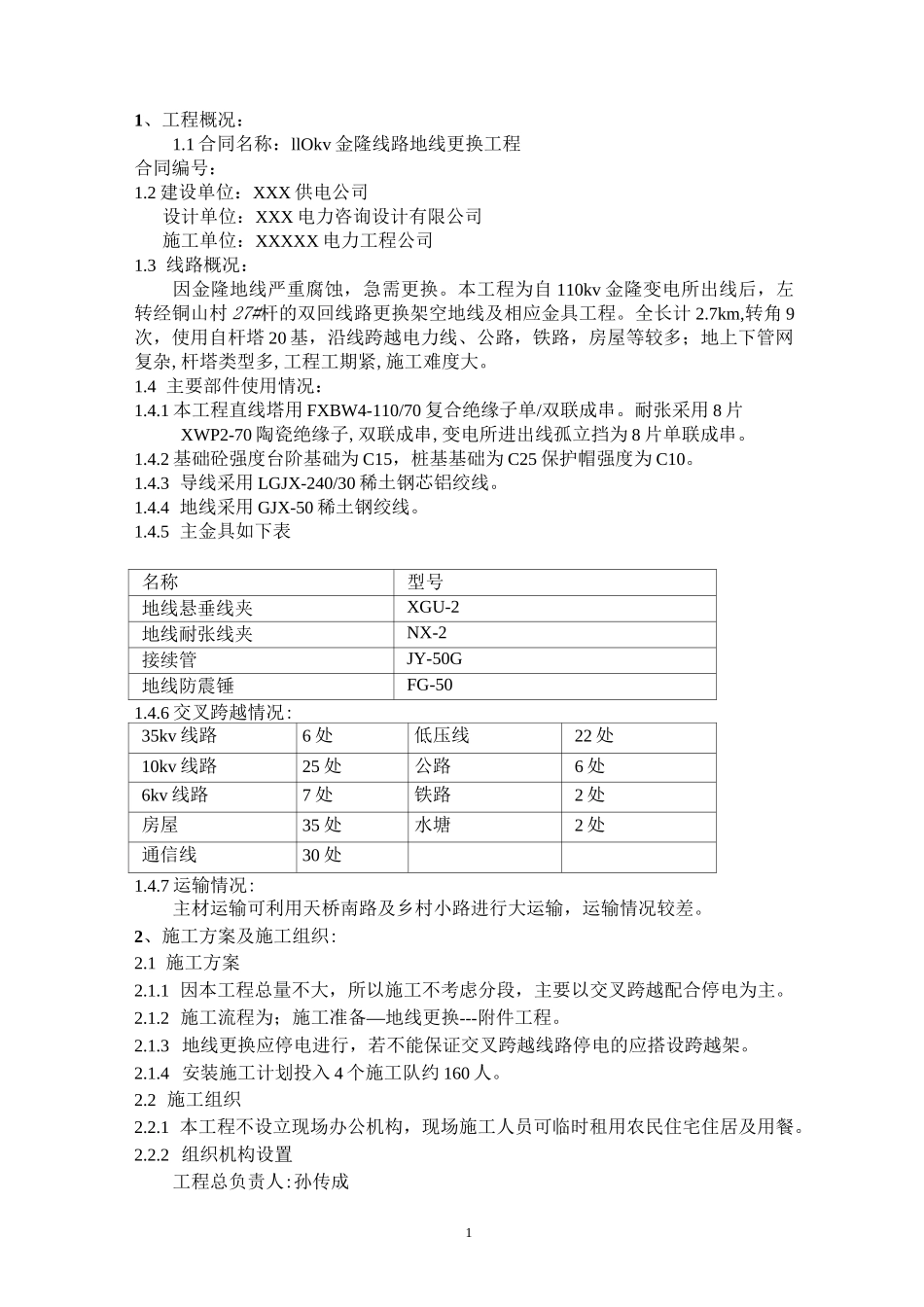

110KV线路更换架空地线施工方案_第2页
2/7

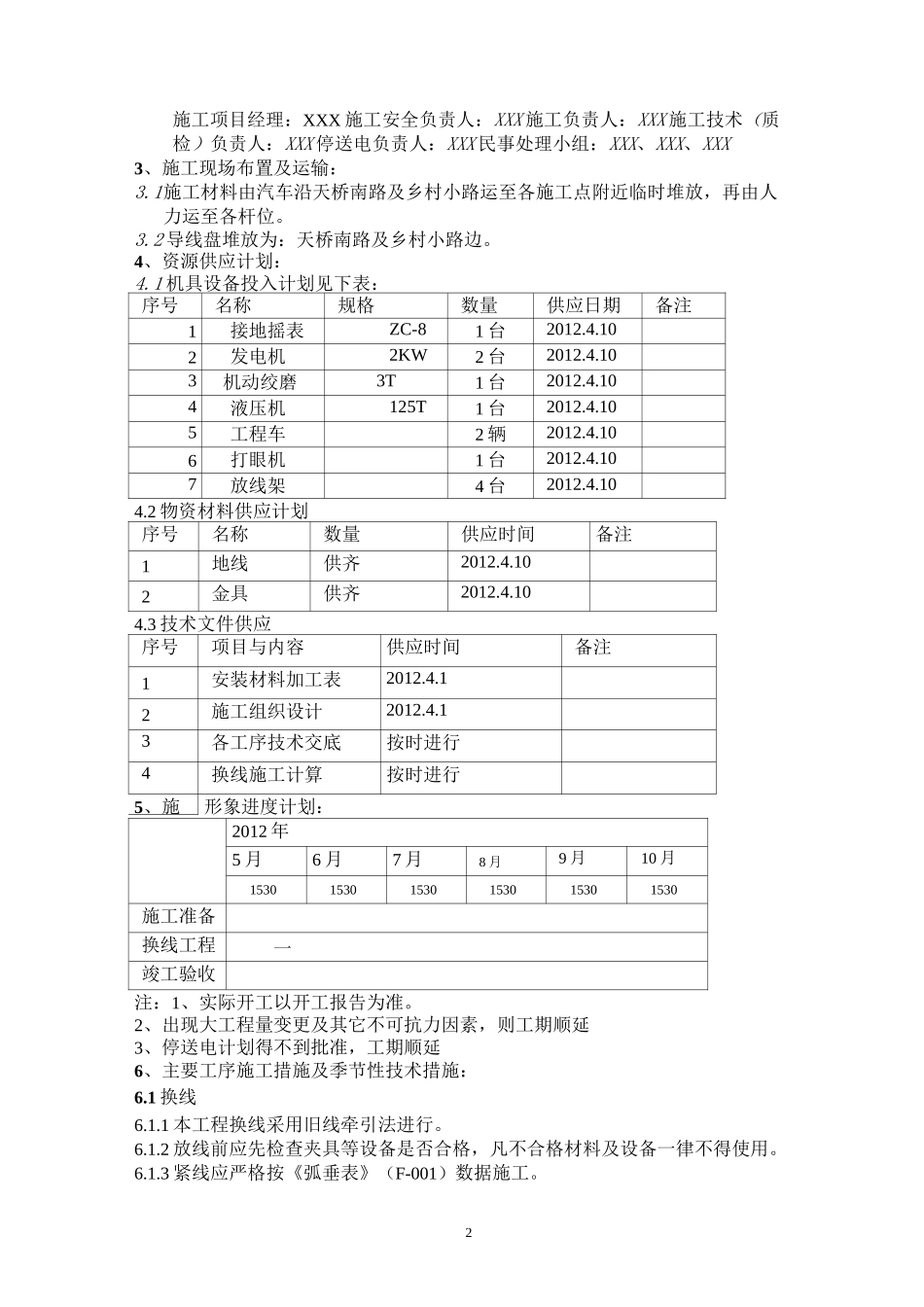

110KV线路更换架空地线施工方案_第3页
3/7
文件号110kv线路更换架空地线更换工程施工组织、安全、技术措施批准:审核:编制:XXXX电力工程有限责任公司XXX年XX月XX日11、工程概况:1.1合同名称:llOkv金隆线路地线更换工程合同编号:1.2建设单位:XXX供电公司设计单位:XXX电力咨询设计有限公司施工单位:XXXXX电力工程公司1.3线路概况:因金隆地线严重腐蚀,急需更换。本工程为自110kv金隆变电所出线后,左转经铜山村27#杆的双回线路更换架空地线及相应金具工程。全长计2.7km,转角9次,使用自杆塔20基,沿线跨越电力线、公路,铁路,房屋等较多;地上下管网复杂,杆塔类型多,工程工期紧,施工难度大。1.4主要部件使用情况:1.4.1本工程直线塔用FXBW4-110/70复合绝缘子单/双联成串。耐张采用8片XWP2-70陶瓷绝缘子,双联成串,变电所进出线孤立挡为8片单联成串。1.4.2基础砼强度台阶基础为C15,桩基基础为C25保护帽强度为C10。1.4.3导线采用LGJX-240/30稀土钢芯铝绞线。1.4.4地线采用GJX-50稀土钢绞线。1.4.5主金具如下表名称型号地线悬垂线夹XGU-2地线耐张线夹NX-2接续管JY-50G地线防震锤FG-501.4.6交叉跨越情况:35kv线路6处低压线22处10kv线路25处公路6处6kv线路7处铁路2处房屋35处水塘2处通信线30处1.4.7运输情况:主材运输可利用天桥南路及乡村小路进行大运输,运输情况较差。2、施工方案及施工组织:2.1施工方案2.1.1因本工程总量不大,所以施工不考虑分段,主要以交叉跨越配合停电为主。2.1.2施工流程为;施工准备—地线更换---附件工程。2.1.3地线更换应停电进行,若不能保证交叉跨越线路停电的应搭设跨越架。2.1.4安装施工计划投入4个施工队约160人。2.2施工组织2.2.1本工程不设立现场办公机构,现场施工人员可临时租用农民住宅住居及用餐。2.2.2组织机构设置工程总负责人:孙传成2施工项目经理:XXX施工安全负责人:XXX施工负责人:XXX施工技术(质检)负责人:XXX停送电负责人:XXX民事处理小组:XXX、XXX、XXX3、施工现场布置及运输:3.1施工材料由汽车沿天桥南路及乡村小路运至各施工点附近临时堆放,再由人力运至各杆位。3.2导线盘堆放为:天桥南路及乡村小路边。4、资源供应计划:4.1机具设备投入计划见下表:序号名称规格数量供应日期备注1接地摇表ZC-81台2012.4.102发电机2KW2台2012.4.103机动绞磨3T1台2012.4.104液压机125T1台2012.4.105工程车2辆2012.4.106打眼机1台2012.4.107放线架4台2012.4.104.2物资材料供应计划序号名称数量供应时间备注1地线供齐2012.4.102金具供齐2012.4.104.3技术文件供应序号项目与内容供应时间备注1安装材料加工表2012.4.12施工组织设计2012.4.13各工序技术交底按时进行4换线施工计算按时进行5、施形象进度计划:2012年5月6月7月8月9月10月153015301530153015301530施工准备换线工程一竣工验收注:1、实际开工以开工报告为准。2、出现大工程量变更及其它不可抗力因素,则工期顺延3、停送电计划得不到批准,工期顺延6、主要工序施工措施及季节性技术措施:6.1换线6.1.1本工程换线采用旧线牵引法进行。6.1.2放线前应先检查夹具等设备是否合格,凡不合格材料及设备一律不得使用。6.1.3紧线应严格按《弧垂表》(F-001)数据施工。36.3.4本工程《弧垂表》(F-001)应由公司技术负责人计算编制,报总工批准后才能使用,施工班组不得自行计算。6.1.5线盘位置按3.2条说明确定。6.1.6放线前应确保交叉跨越线路停电。6.1.7布线长度按档距加1%裕度,另外,耐张段较小时,两端跳线增加3-6m。6.1.8出现接头时,尽力将接头置于弧垂最低点处。6.1.9应尽力保护导线防止刮伤、磨损,沿线设专人检查导线受伤情况,发现问题及时处理。6.1.10紧线时,要打好临时缆风,紧线地锚应距塔80-100m左右并与被紧导线方向一致、或与地面夹角小于40°。6.1.11除以上要求外,还应按《架线施工方案、技术交底及验收标准》(F-005)的要求施工。6.1.12展放导线时要有统一的安全信号,应防止对讲机与其他单位频道串用。6.2线路跨越及停送电6.2.1凡有线路跨越的耐张段施工,施工前,安装负责人应召集参加施工的所有人员进行现场交底,讲明应注意事项及处理措施等。6.2.2本工程交叉跨越较为复杂,架线前,由停送电负责人会同...
