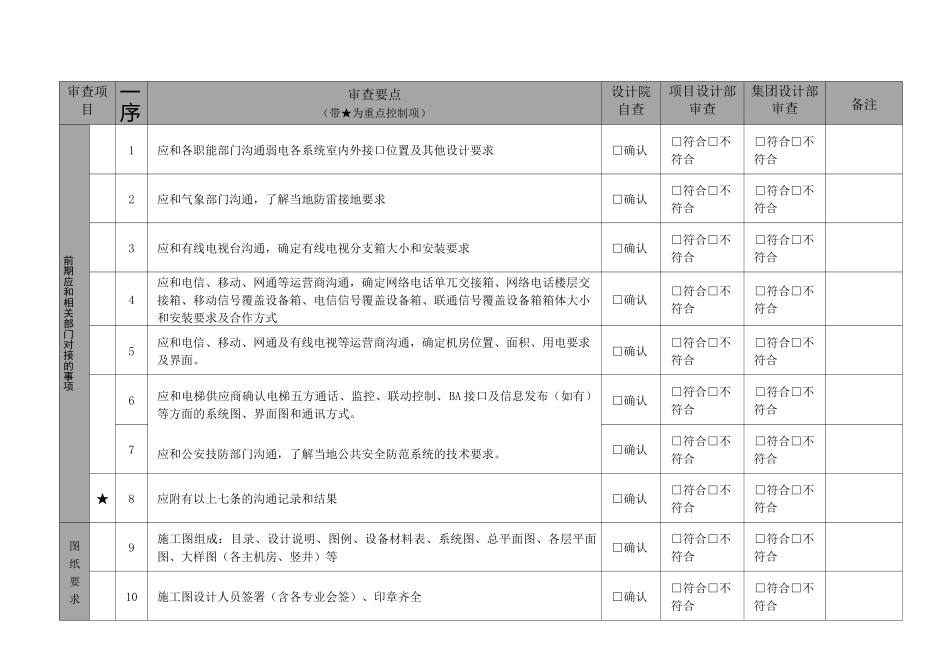

弱电智能化施工图审图要点版本V1.0编制部门：设计研发部日期：2019.11审查项目一序审查要点（带★为重点控制项）设计院自查项目设计部审查集团设计部审查备注前期应和相关部门对接的事项1应和各职能部门沟通弱电各系统室内外接口位置及其他设计要求□确认□符合□不符合□符合□不符合2应和气象部门沟通，了解当地防雷接地要求□确认□符合□不符合□符合□不符合3应和有线电视台沟通，确定有线电视分支箱大小和安装要求□确认□符合□不符合□符合□不符合4应和电信、移动、网通等运营商沟通，确定网络电话单兀交接箱、网络电话楼层交接箱、移动信号覆盖设备箱、电信信号覆盖设备箱、联通信号覆盖设备箱箱体大小和安装要求及合作方式□确认□符合□不符合□符合□不符合5应和电信、移动、网通及有线电视等运营商沟通，确定机房位置、面积、用电要求及界面。□确认□符合□不符合□符合□不符合6应和电梯供应商确认电梯五方通话、监控、联动控制、BA接口及信息发布（如有）等方面的系统图、界面图和通讯方式。应和公安技防部门沟通，了解当地公共安全防范系统的技术要求。□确认□符合□不符合□符合□不符合7□确认□符合□不符合□符合□不符合★8应附有以上七条的沟通记录和结果□确认□符合□不符合□符合□不符合图纸要求9施工图组成：目录、设计说明、图例、设备材料表、系统图、总平面图、各层平面图、大样图（各主机房、竖井）等□确认□符合□不符合□符合□不符合10施工图设计人员签署（含各专业会签）、印章齐全□确认□符合□不符合□符合□不符合11施工图注明所有机房的用途、面积和弱电竖井位置□确认□符合□不符合□符合□不符合12施工图注明所有机房主要设备排布，竖井及主干线槽排布□确认□符合□不符合□符合□不符合13施工图应注明所有由其它单位设计或专项设计的系统及该系统适用范围□确认□符合□不符合□符合□不符合14施工图注明所有预留设备名称、占地位置、面积及功能并标明为预留□确认□符合□不符合□符合□不符合15图纸应明确版次、日期，并显著标明改动之处□确认□符合□不符合□符合□不符合★16系统图：完整反映各子系统主要设备配置和构成、系统设备分布区域、系统供电方式、设备之间管路和线缆的规格、系统联网网络结构，反映本系统与其它系统联系（如通讯接口或硬线连接）。对于楼宇自控系统，还需表现所监控系统/设备的工作流程、监控点设置、监控点类型、控制器划分、供电方式等。所有类型设备应有数量标注□确认□符合□不符合□符合□不符合17应有消防安保中心供配电（含UPS）系统图和电力分配图。□确认□符合□不符合□符合□不符合★18应将建筑底图做灰度处理（具体要求详见奥克斯出图标准）应使用国标图例库，禁止自创图例□确认□符合□不符合□符合□不符合19□确认□符合□不符合□符合□不符合20每张图纸应附相应的图例和设计说明，设计说明应有针对性，严谨粘贴与图纸内容无关的技术说明，严禁在图纸中出现非本项目名称，与本项目无关的设计阐述□确认□符合□不符合□符合□不符合★21集团已经明确要求采用的材料、设备，应按集团要求落地□确认□符合□不符合□符合□不符合22住宅弱电管井应上到电梯机房底，电梯机房监控及五方通话管线通过弱电井下行□确认□符合□不符合□符合□不符合★23应有不冋类型竖井大样图，要求：标注垂直线槽、水平线槽、管路、控制箱连接，标示弱电专用电源位置、容量及控制方式，并标示出管槽种类名称。大样图为四面展开图形式，比例1:50□确认□符合□不符合□符合□不符合★24每户设置一只综合信息箱，预留光纤入户设备空间，户内电话、网络、有线电视布线集中引至综合信息箱。信息箱内预留220V电源接入，该箱不得设计于剪力墙上，同时考虑箱子厚度与墙壁厚度是否匹配，相邻户应交错设计□确认□符合□不符合□符合□不符合25住户内有线、网络、电话面板根据当地交房要求布置，毛坯房无交房强制要求的，室内可不设计终端面板□确认□符合□不符合□符合□不符合26户内网络线应采用超五类线缆；电话线缆应采用三类线缆□确认□符合□不符合□符合□不符合27封闭住宅小区，应在封闭周界围墙上...
