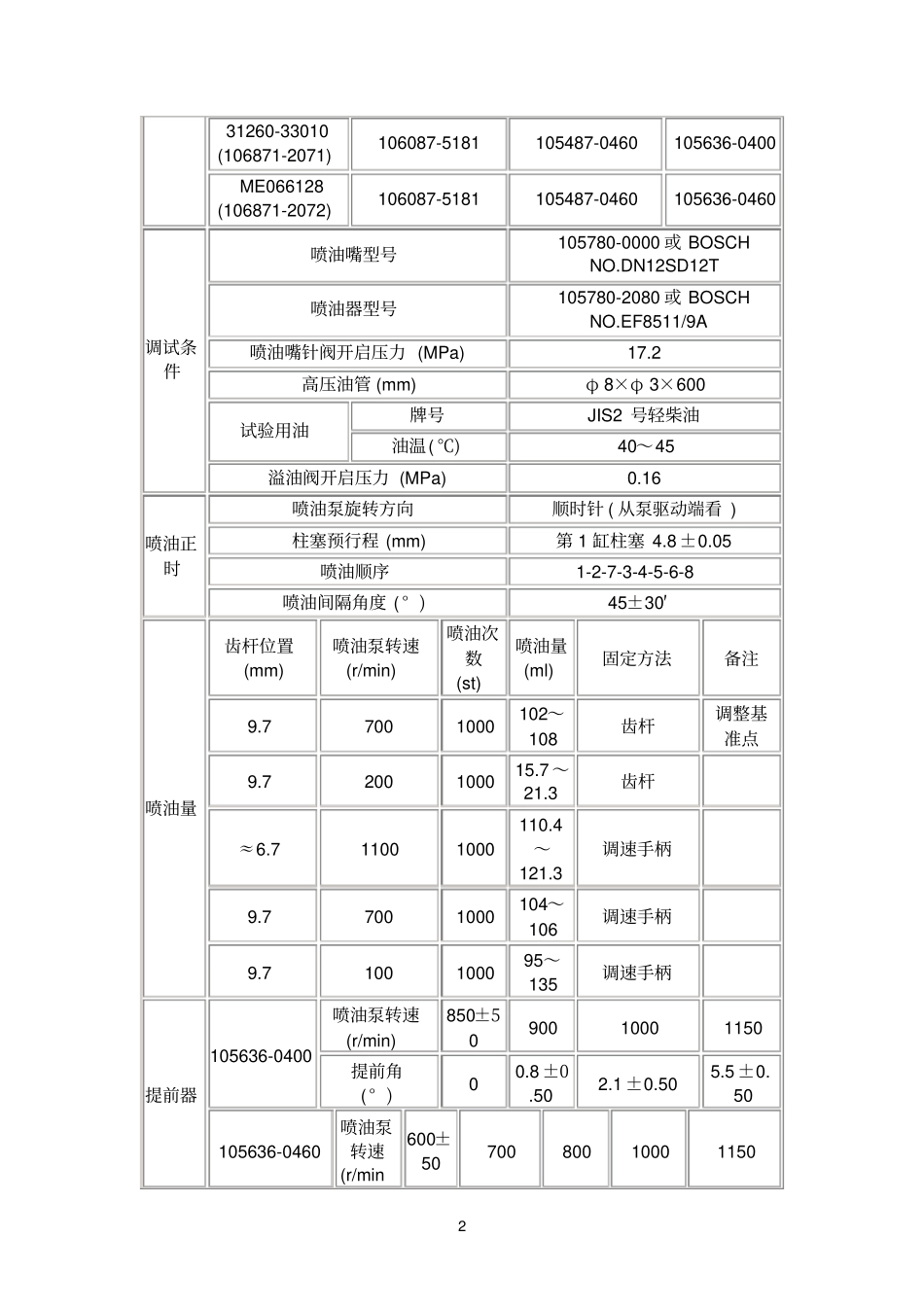

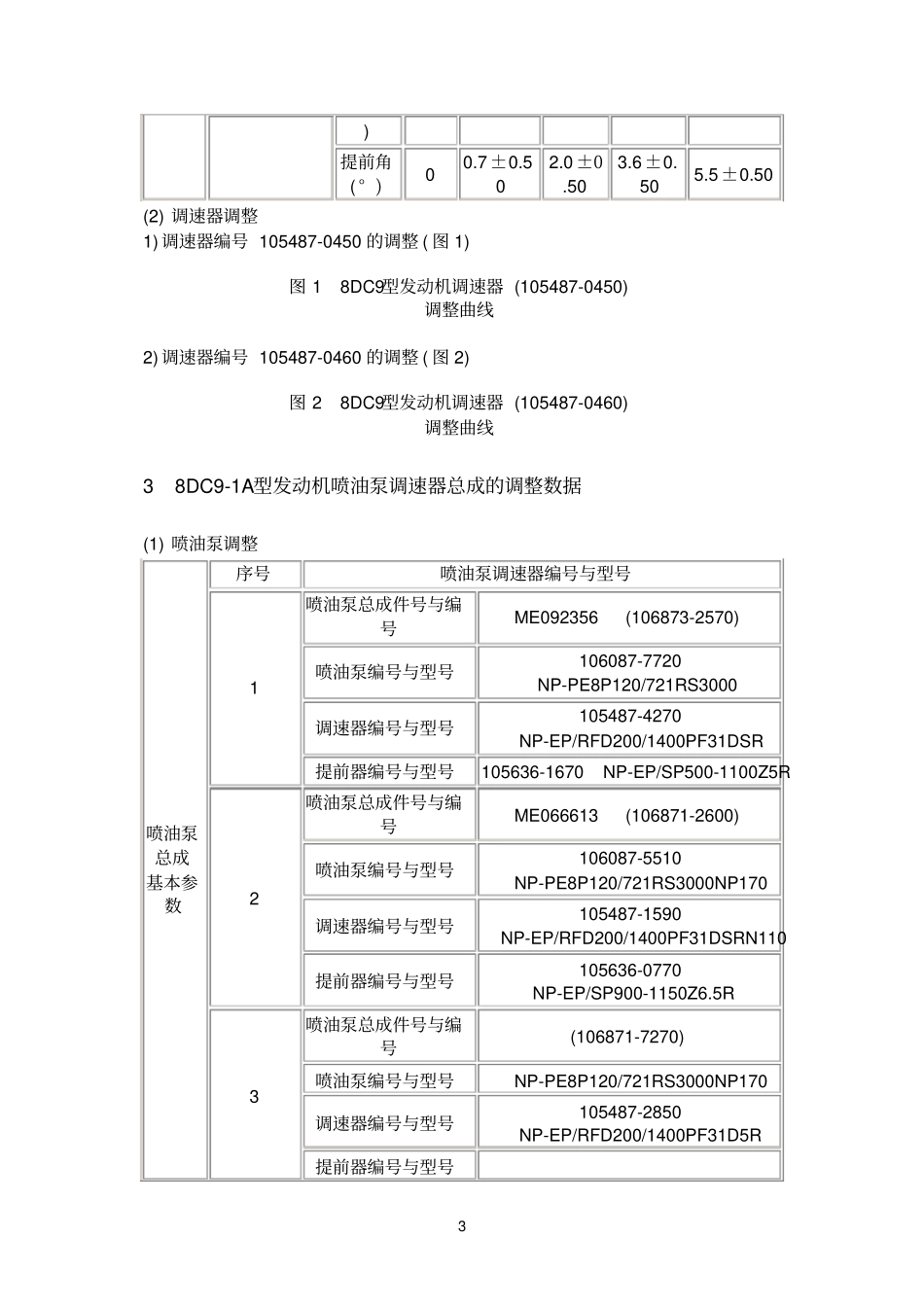

1三菱8DC9系列柴油机燃油喷射系调整数据唐国民18DC9型柴油发动机主要性能参数发动机型号:三菱(MITSUBISHI)8DC9型柴油发动机发动机型式:四行程循环、水冷、直接喷射式缸数与排列:8缸呈90°V形排列缸径×行程(mm):135×140总的活塞排量(ml):16031压缩比:17标定转速(r/min):2200标定输出功率JIS(kW):235.2最大扭矩JIS(kg.m/r/min):110/1400工作顺序:1-2-7-3-4-5-6-8燃油喷射时刻(°):上止点前16燃油喷射压力(MPa):17.64气缸压缩压力(MPa/r/min):28/200气门间隙(冷态时,mm):进气门0.40、排气门0.60无负荷最低转速(r/min):450~500无负荷最高转速(r/min):2480~2520喷油泵型式:BOSCHP型系列泵调速器型式:机械式喷油器与喷油嘴型式:双弹簧、NP-DLLA160S325N50728DC9型发动机喷油泵调速器总成的调整数据(1)喷油泵调整喷油泵总成基本参数喷油泵总成件号与编号喷油泵编号(NP-PE8P)调速器编号(NP-EP/RFD)提前器编号(NP-EP/SP)ME066072(106871-2090)106087-5181105487-0450105636-046031260-32010(106871-2011)106087-5181105487-0450105636-0400ME066235(106871-2150)106087-5181105487-0450105636-0460ME066266(106871-2170)106087-5181105487-0450105636-0460231260-33010(106871-2071)106087-5181105487-0460105636-0400ME066128(106871-2072)106087-5181105487-0460105636-0460调试条件喷油嘴型号105780-0000或BOSCHNO.DN12SD12T喷油器型号105780-2080或BOSCHNO.EF8511/9A喷油嘴针阀开启压力(MPa)17.2高压油管(mm)φ8×φ3×600试验用油牌号JIS2号轻柴油油温(℃)40~45溢油阀开启压力(MPa)0.16喷油正时喷油泵旋转方向顺时针(从泵驱动端看)柱塞预行程(mm)第1缸柱塞4.8±0.05喷油顺序1-2-7-3-4-5-6-8喷油间隔角度(°)45±30′喷油量齿杆位置(mm)喷油泵转速(r/min)喷油次数(st)喷油量(ml)固定方法备注9.77001000102~108齿杆调整基准点9.7200100015.7~21.3齿杆≈6.711001000110.4~121.3调速手柄9.77001000104~106调速手柄9.7100100095~135调速手柄提前器105636-0400喷油泵转速(r/min)850±5090010001150提前角(°)00.8±0.502.1±0.505.5±0.50105636-0460喷油泵转速(r/min600±50700800100011503)提前角(°)00.7±0.502.0±0.503.6±0.505.5±0.50(2)调速器调整1)调速器编号105487-0450的调整(图1)图18DC9型发动机调速器(105487-0450)调整曲线2)调速器编号105487-0460的调整(图2)图28DC9型发动机调速器(105487-0460)调整曲线38DC9-1A型发动机喷油泵调速器总成的调整数据(1)喷油泵调整喷油泵总成基本参数序号喷油泵调速器编号与型号1喷油泵总成件号与编号ME092356(106873-2570)喷油泵编号与型号106087-7720NP-PE8P120/721RS3000调速器编号与型号105487-4270NP-EP/RFD200/1400PF31DSR提前器编号与型号105636-1670NP-EP/SP500-1100Z5R2喷油泵总成件号与编号ME066613(106871-2600)喷油泵编号与型号106087-5510NP-PE8P120/721RS3000NP170调速器编号与型号105487-1590NP-EP/RFD200/1400PF31DSRN110提前器编号与型号105636-0770NP-EP/SP900-1150Z6.5R3喷油泵总成件号与编号(106871-7270)喷油泵编号与型号NP-PE8P120/721RS3000NP170调速器编号与型号105487-2850NP-EP/RFD200/1400PF31D5R提前器编号与型号4试验条件123喷油嘴型号105780-0000或BOSCHNO.DN12SD12T喷油器型号105780-2080或BOSCHNO.EF8511-9A喷油嘴针阀开启压力(MPa)17.2高压油管(mm)φ8×φ3×600试验用油牌号SAEJ967C或BOSCHOL61V11柴油油温(℃)40~45溢油阀开启压力(MPa)0.16喷油正时123喷油泵旋转方向顺时针(从泵驱动端看)柱塞预行程(mm)第1缸柱塞4.8±0.05喷油顺序1-2-7-3-4-5-6-8喷油间隔角度(°)45°±30′喷油量1齿杆位置(mm)喷油泵转速(r/min)喷油次数(st)喷油量①(ml)最大喷油量偏差(ml)备注9.57001000114.5~121.5-齿杆固定(调整基准)≈6.1225100017~23-齿杆固定R1(9.5)7001000117~119-调速手柄全加R1(9.5)11001000qA+0.8≤qB≤qA+11.2②10.4调速手柄全加-1001000125~165-调速手柄全加喷油量2齿杆位置(mm)喷油泵转速(r/min)喷油次数(st)喷油量(ml)最大喷油量偏差(ml备注10.37001000118±3.5[122.7...
