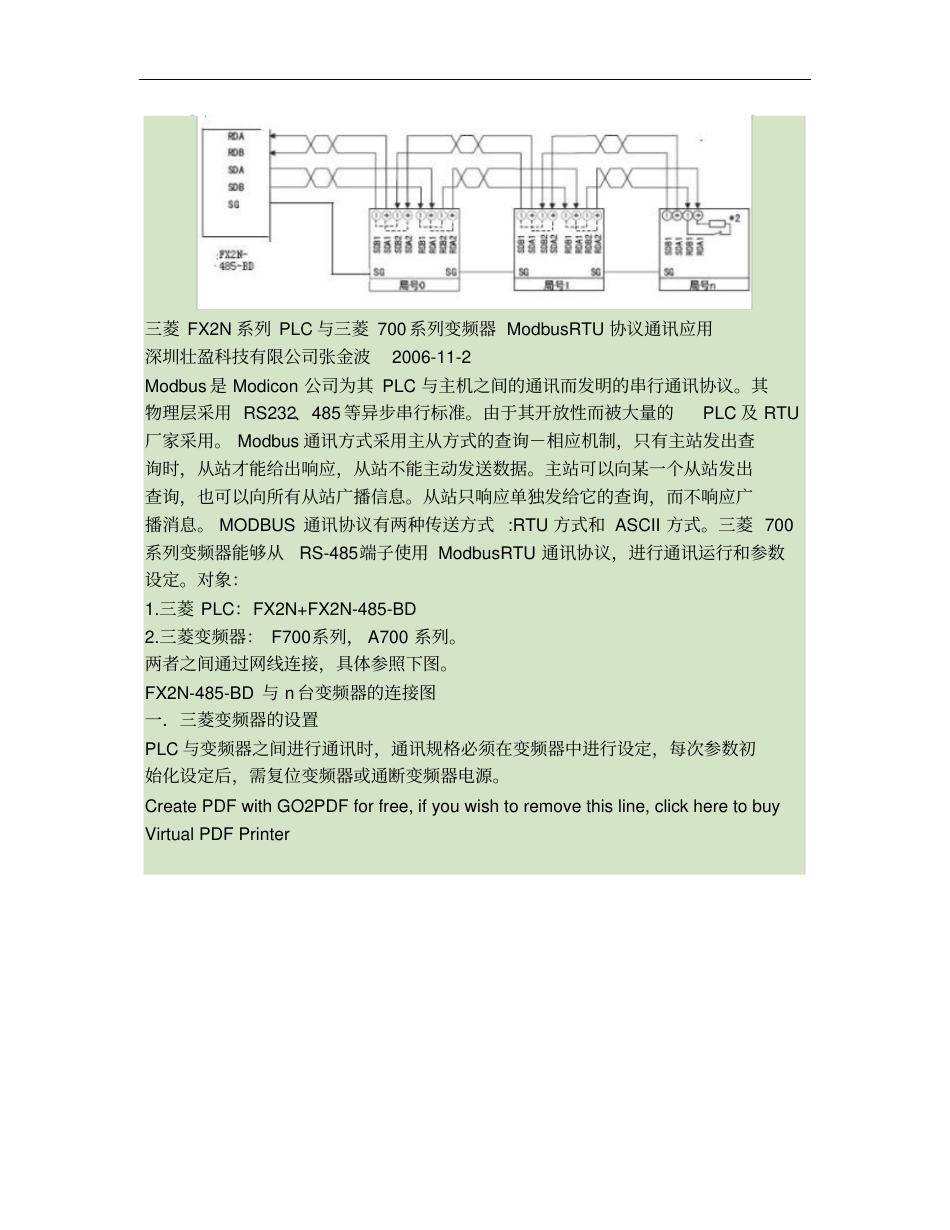

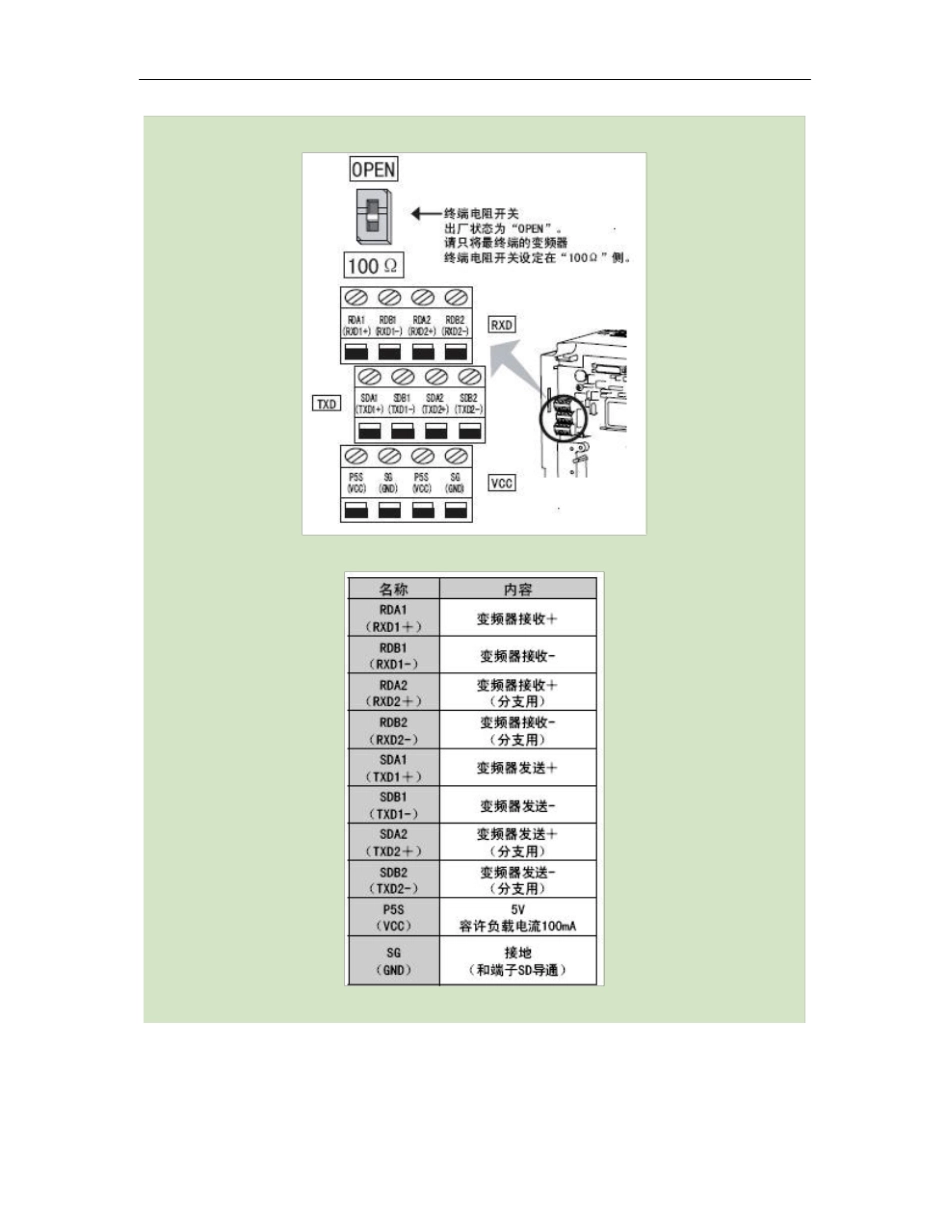

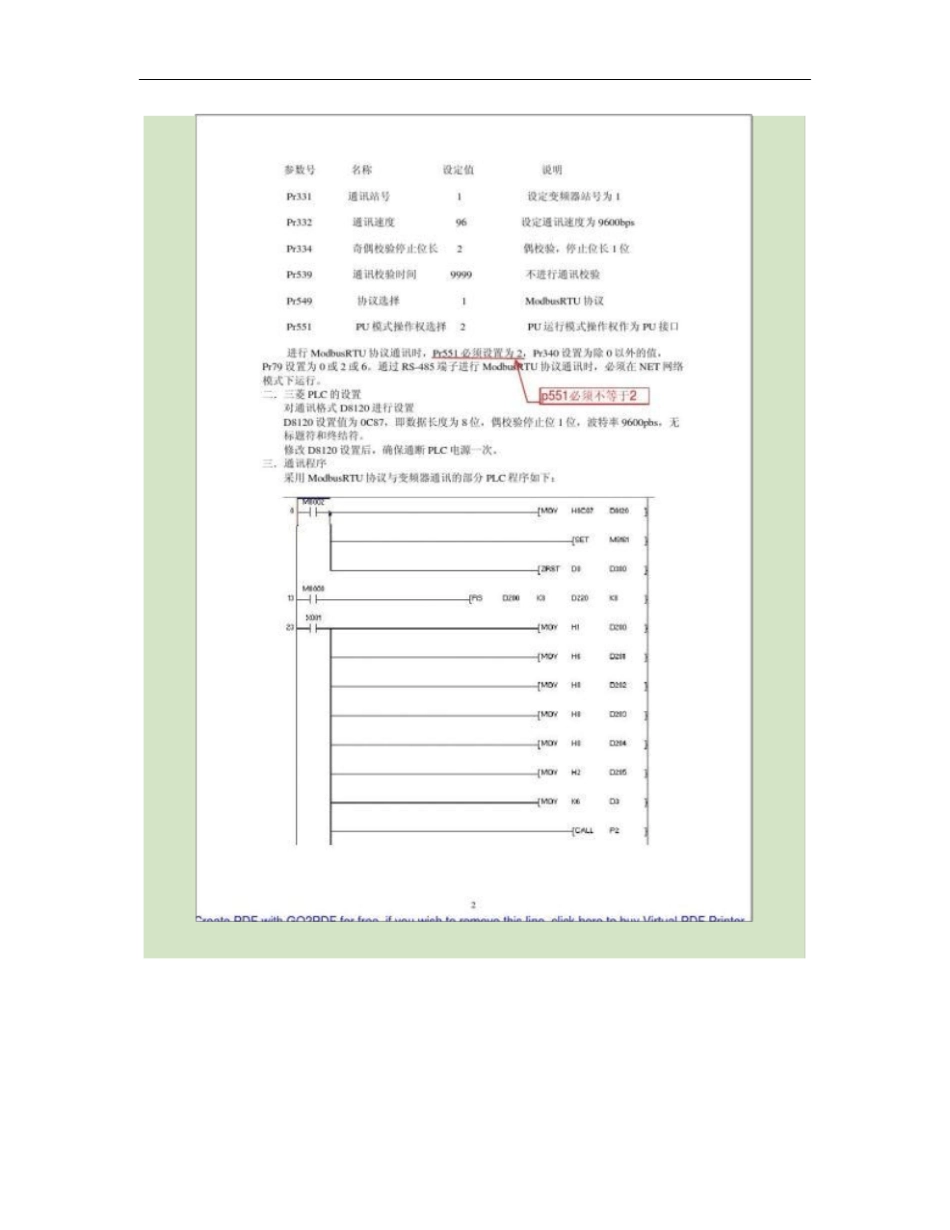

三菱FX2N系列PLC与三菱700系列变频器ModbusRTU协议通讯应用深圳壮盈科技有限公司张金波2006-11-2Modbus是Modicon公司为其PLC与主机之间的通讯而发明的串行通讯协议。其物理层采用RS232、485等异步串行标准。由于其开放性而被大量的PLC及RTU厂家采用。Modbus通讯方式采用主从方式的查询－相应机制，只有主站发出查询时，从站才能给出响应，从站不能主动发送数据。主站可以向某一个从站发出查询，也可以向所有从站广播信息。从站只响应单独发给它的查询，而不响应广播消息。MODBUS通讯协议有两种传送方式:RTU方式和ASCII方式。三菱700系列变频器能够从RS-485端子使用ModbusRTU通讯协议，进行通讯运行和参数设定。对象：1.三菱PLC：FX2N+FX2N-485-BD2.三菱变频器：F700系列，A700系列。两者之间通过网线连接，具体参照下图。FX2N-485-BD与n台变频器的连接图一．三菱变频器的设置PLC与变频器之间进行通讯时，通讯规格必须在变频器中进行设定，每次参数初始化设定后，需复位变频器或通断变频器电源。CreatePDFwithGO2PDFforfree,ifyouwishtoremovethisline,clickheretobuyVirtualPDFPrinterCreatePDFwithGO2PDFforfree,ifyouwishtoremovethisline,clickheretobuyVirtualPDFPrinterCreatePDFwithGO2PDFforfree,ifyouwishtoremovethisline,clickheretobuyVirtualPDFPrinterCreatePDFwithGO2PDFforfree,ifyouwishtoremovethisline,clickheretobuyVirtualPDFPrinter四．程序说明：1．当X1接通一次后，变频器进入正转状态。2．当X2接通一次后，写入变频器运行频率60HZ。3．当X3接通一次后，变频器进入停止状态。4．当指令中，变频器指令地址为0时，为广播指令，所有从站变频器只接受PLC发出指令，不向主机发送响应信息。CreatePDFwithGO2PDFforfree,ifyouwishtoremovethisline,clickheretobuyVirtualPDFPrinter
