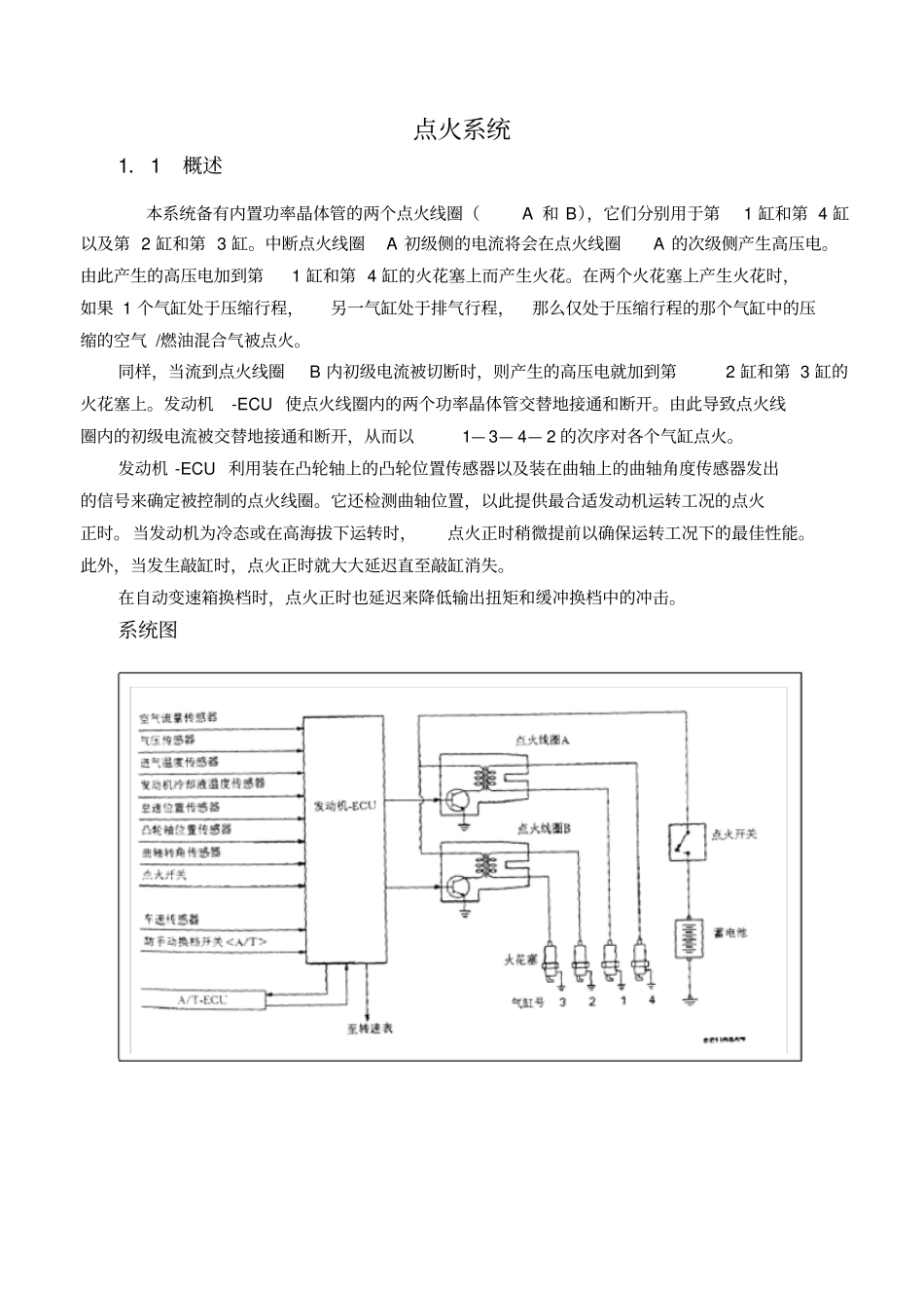

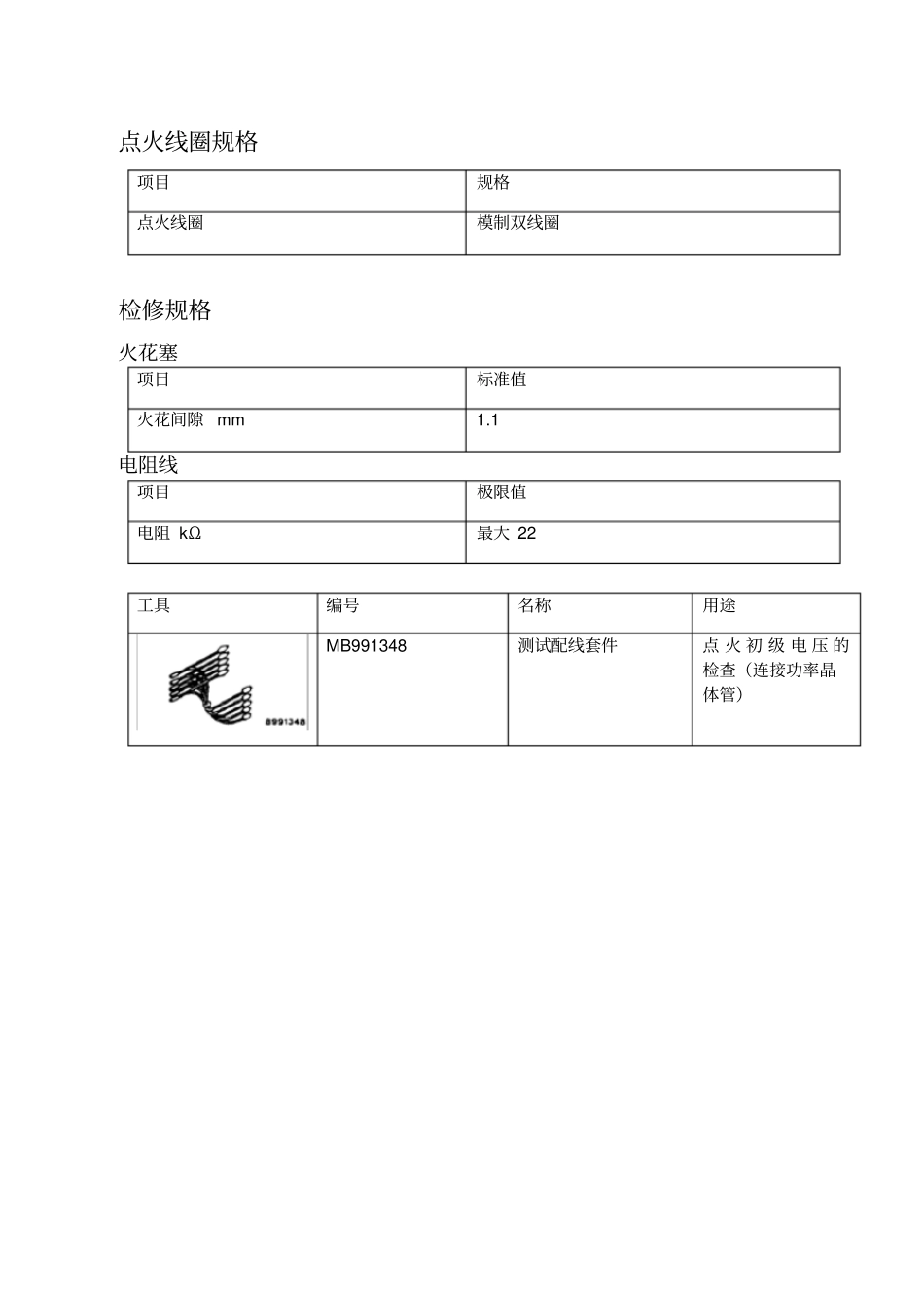

点火系统1．1概述本系统备有内置功率晶体管的两个点火线圈（A和B），它们分别用于第1缸和第4缸以及第2缸和第3缸。中断点火线圈A初级侧的电流将会在点火线圈A的次级侧产生高压电。由此产生的高压电加到第1缸和第4缸的火花塞上而产生火花。在两个火花塞上产生火花时，如果1个气缸处于压缩行程，另一气缸处于排气行程，那么仅处于压缩行程的那个气缸中的压缩的空气/燃油混合气被点火。同样，当流到点火线圈B内初级电流被切断时，则产生的高压电就加到第2缸和第3缸的火花塞上。发动机-ECU使点火线圈内的两个功率晶体管交替地接通和断开。由此导致点火线圈内的初级电流被交替地接通和断开，从而以1—3—4—2的次序对各个气缸点火。发动机-ECU利用装在凸轮轴上的凸轮位置传感器以及装在曲轴上的曲轴角度传感器发出的信号来确定被控制的点火线圈。它还检测曲轴位置，以此提供最合适发动机运转工况的点火正时。当发动机为冷态或在高海拔下运转时，点火正时稍微提前以确保运转工况下的最佳性能。此外，当发生敲缸时，点火正时就大大延迟直至敲缸消失。在自动变速箱换档时，点火正时也延迟来降低输出扭矩和缓冲换档中的冲击。系统图点火线圈规格项目规格点火线圈模制双线圈检修规格火花塞项目标准值火花间隙mm1.1电阻线项目极限值电阻kΩ最大22工具编号名称用途MB991348测试配线套件点火初级电压的检查（连接功率晶体管）车上检修功率晶体管导通的检查备注1.用使用模拟式电阻表。2.将万用表的负极（—）接到短子上。注意.这个试验应迅速完成（10秒钟以内），以免线圈烧毁及功率晶体管损坏。电压1.5V端子号123电流流通时○○电流不流通时如有故障更换点火线圈。电阻线的检查测量全部火花塞电缆的电阻。1.检查盖和涂层有无裂纹。2.测量电阻。极限值：22kΩ火花塞的检查和清洁1.拆下火花塞电缆。注意.自火花塞拉出火花塞电缆时，无务必握住电缆盖拉而不要拉电缆本身。2.拆下火花塞。3.检查有无烧坏的电极或损坏的绝缘体。检查烧痕是否均匀。4.用钢丝刷或火花塞清洁工具清除积碳。用压缩空气从火花塞螺纹部吹尽沙砾。5.用火花塞间隙规检查火花塞间隙是否在标准值范围内。标准值：1.1mm。如果火花塞间隙不在标准值范围内，可弯曲接地电极加以调整6.清洁发动机的火花塞孔。注意.应注意不要让外部脏物进入气缸内。7.安装火花塞。凸轮位置传感器的检查参照电喷系统维修手册—故障排除。曲轴转角传感器的检查参照电喷系统维修手册—故障排除。点火线圈拆卸和安装拆卸步骤1.火花塞电缆。2.点火线圈3.火花塞凸轮位置传感器和曲轴转角传感器拆卸和安装曲轴转角传感器的拆卸步骤1.机油压力软管和管子总成接头3.动力转向油泵托架2.动力转向油泵总成4.曲轴转角传感器
