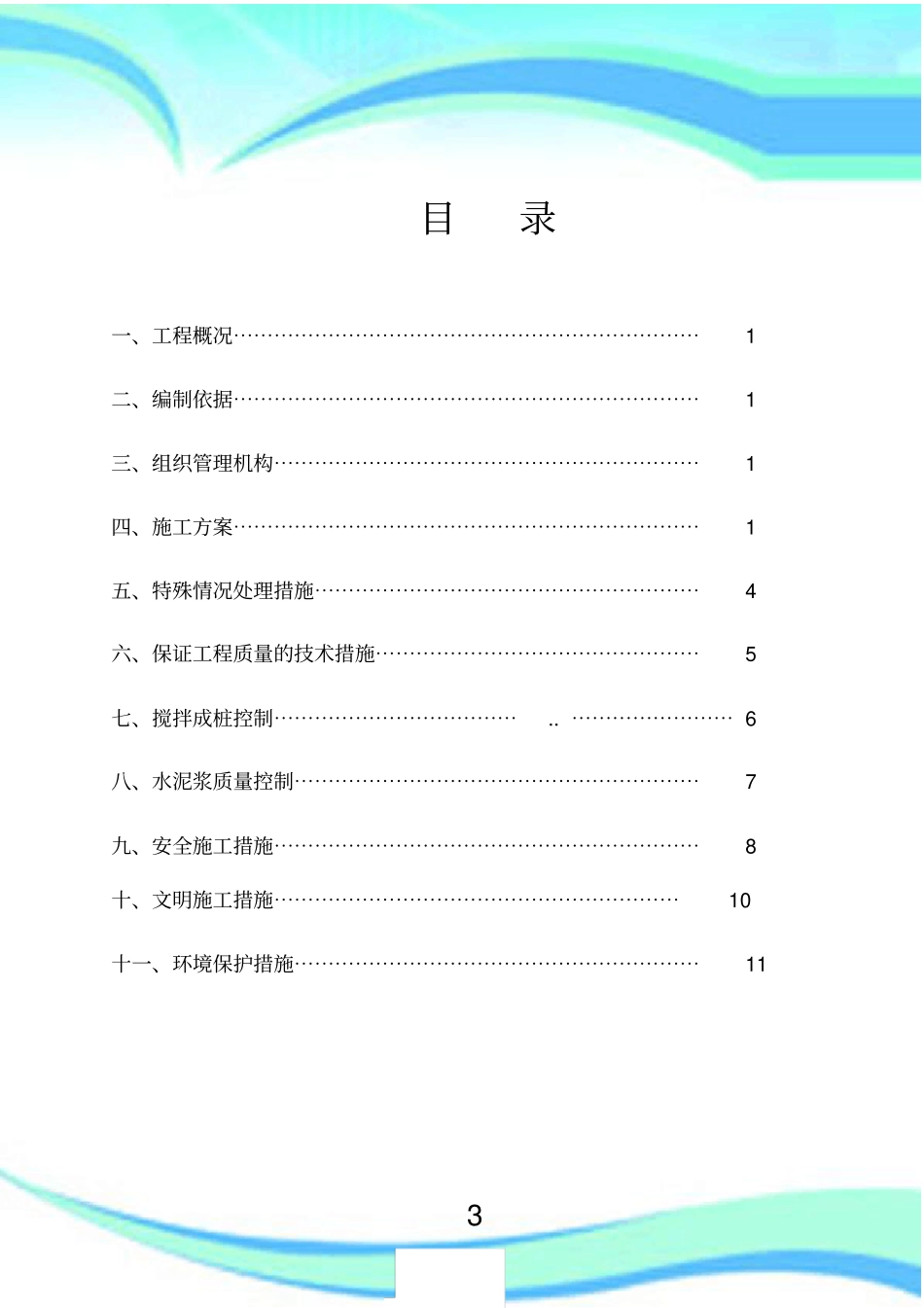

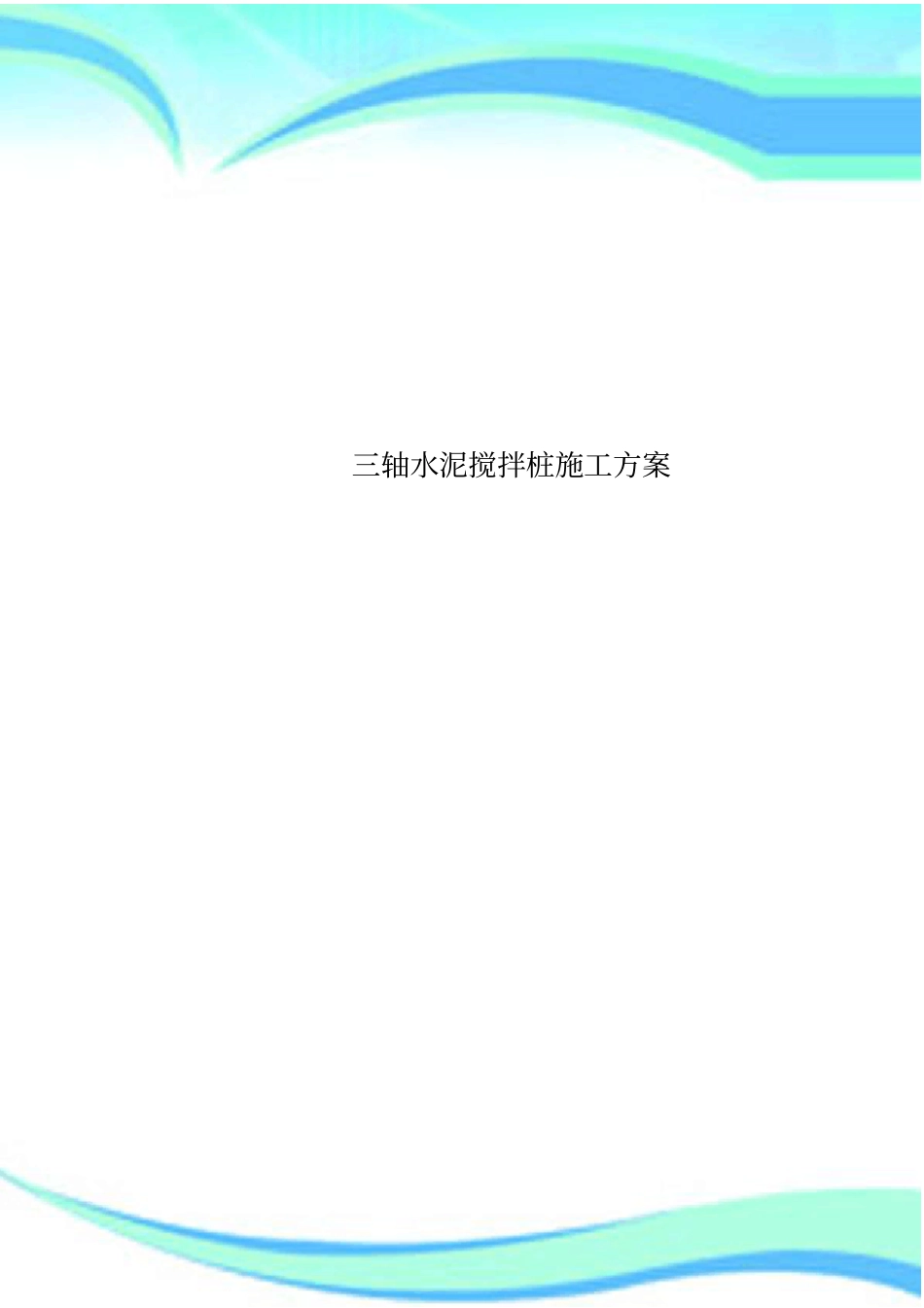

三轴水泥搅拌桩施工方案2————————————————————————————————作者：————————————————————————————————日期：3目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、组织管理机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四、施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1五、特殊情况处理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、保证工程质量的技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5七、搅拌成桩控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯6八、水泥浆质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7九、安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十一、环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114东莞市儿童医院深基坑工程三轴搅拌桩施工方案一、工程概况本工程基坑开挖10米左右，止水采用φ850三轴水泥搅拌桩施工，桩与桩之间搭接25cm。施工共分为20个剖面：1~1剖面、2~2剖面、3~3剖面、3a~3a剖面、4~4剖面段桩长18米；5~5剖面桩长14米，6~6、6a~6a剖面桩长12米，7~7剖面桩长13米，8~8剖面桩长4米，9~9、10~10剖面桩长5.5米，11~11剖面桩长13米，12~12、13~13剖面桩长15米，14~14剖面桩长5米，14a~14a、14b~14b剖面桩长4.5米，15~15、15a~15a剖面桩长8米。总共619根桩，约9000米。二、编制依据1、建材广州地质工程勘察院提供的《基坑支护工程设计施工图》；2、韶关市地质工程勘察院提供的《东莞市儿童医院岩土工程勘查报告》；3、《建筑地基基础工程施工质量验收规范》GB50202-2002；4、相关各地下管线权属单位交底记录；5、国家现行有关技术标准、规程、规范；6、图纸会审记录。三、组织管理机构项目经理：刘剑项目技术负责人：刘剑项目总工：严怡文安全员：严志辉施工员：谭洪贵材料员：文杰质检员：唐全玉四、施工方案1、设计要求Φ850mm三轴水泥搅拌桩水泥采用复合硅酸盐32.5级水泥，水泥掺入比5不小于18%，每米被搅拌土体中水泥量不小于180Kg。2、施工主要设备配备三轴水泥搅拌桩施工投入主要机械设备序号设备名称规格型号数量备注1全液压步履打桩架BZ701台2多轴钻孔机ZKD85-3A1台3自动搅拌系统PLCMH-09R2台4散装水泥自动拌浆系统BZ-20L1套5自动拌浆系统BE-20L1只6挖机PC1201台7散装水泥罐70吨2个3、施工工艺流程钻机就位↓机位调平↓下钻搅拌（喷浆）↓钻进至设计孔深↓提钻（喷浆）↓提升至自然地面↓移机至下一桩位64、施工准备①、熟悉并掌握设计施工图纸，充分了解设计意图，进行图纸会审。②、按要求对水泥进行抽样送检，原材复试合格后投入使用。、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使工人了解设计意图，掌握施工要领和关键工序及安全操作规程，做到分工明确，职责分明。5、测量放样和场地清理根据设计要求，先把场地进行清理整平，然后进行放样，该项工作的测量放样包括两个内容：一是根据设计资料放出搭设宽度；二是根据设计画出布桩平面图，标明排列编号，放出具体桩位，施工前必须经过监理复核。6、开挖沟槽前先将桩位中心线引出，并向外水平移1.5m做为桩机桩位对应点。7、开挖沟槽根据三轴搅拌桩桩位中心线用PC120挖机开挖槽沟，沟槽尺寸为宽1.2m，深1～1.2m,并清除地下障碍物。开挖导向沟槽余土应及时处理，以保证桩机水平行走。8、桩机就位由现场施工员、桩机班长统一指挥桩机就位，桩机下铺设钢板及路基板，移动前看清前、后、左、右各位置的情况，发现有障碍物应及时清除，移动结束后检查定位情况，及时纠正，桩位偏差不大于50mm。桩机应平稳、平正，7并用经纬仪或线锤进行观测，确保钻机的垂直度，搅拌桩垂直度精度不低于1/200，桩机前桩位对应点必须与外移的水平线和桩点重合，。9、制备水泥浆液及浆液注入开钻前对拌浆工作人员做好交底工作，在施工现场配备自动搅拌系统和散装水泥输送系统，以确保浆液质量的稳定。水泥比重控制...
