不锈钢焊条详解VIP免费

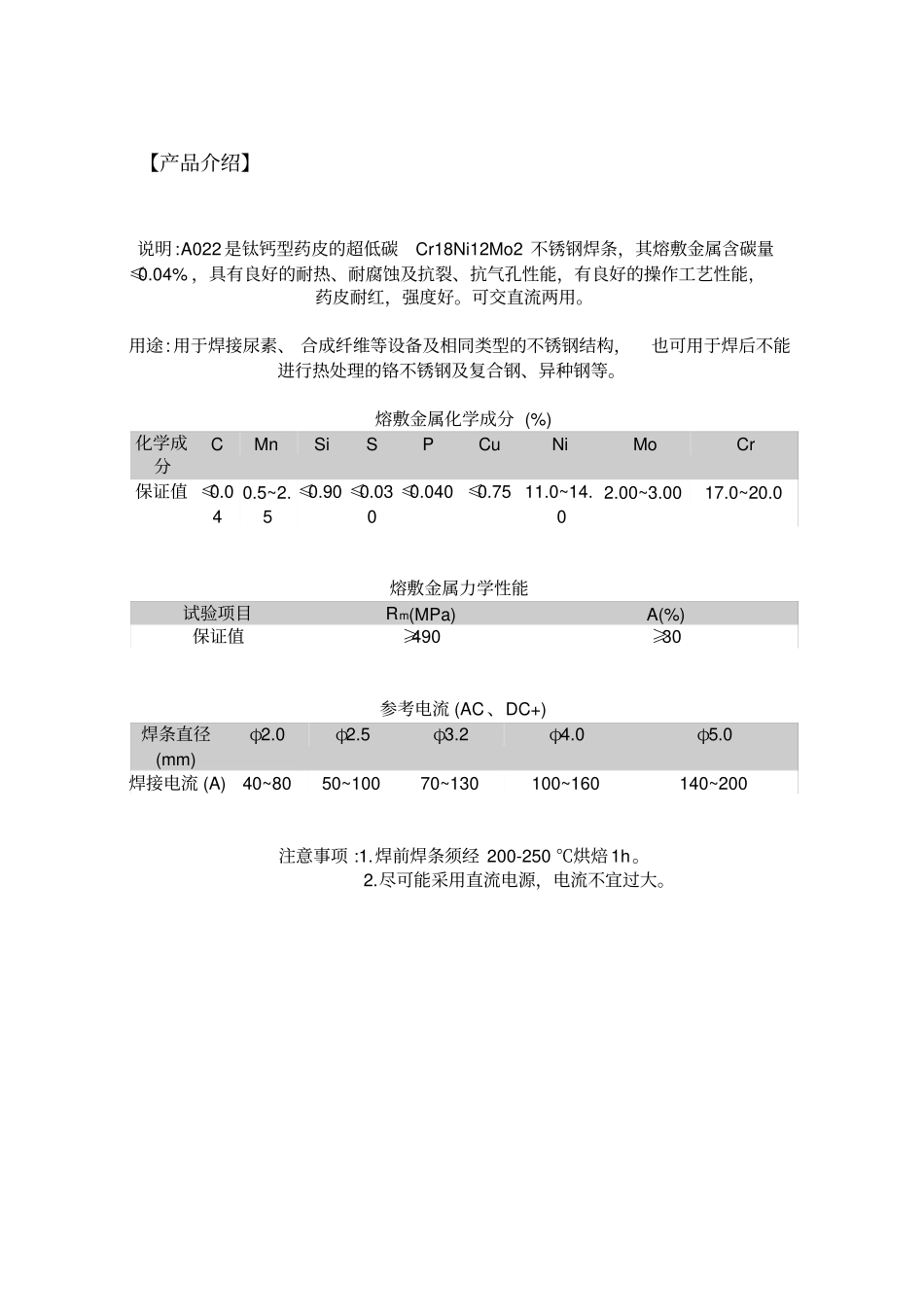

【产品简介】说明：G207是低氢型药皮的不锈钢电焊条，采用直流反接，可全位置焊接。用途：用于焊接0Cr13及1Cr13不锈钢结构件。也可用于耐蚀、耐磨的表面堆焊。熔敷金属化学成分（%）：CMnSiCrNiMoCuSP≤0.12≤1.0≤0.9011.0-13.5≤0.7≤0.75≤0.75≤0.030≤0.040熔敷金属力学性能：（试样在730-760℃保温1h，以不超过60℃/h的速度随炉冷至315℃，然后空冷）试验项目抗拉强度σb（MPa）伸长率δ5（%）保证值≥450≥20参考电流：焊条直径（mm）2.53.24.05.0焊接电流（A）50～8080～120100～160150～200注意：1.注意防潮防摔；2.焊前焊条需经250℃烘焙1小时；3.焊前焊件必须预热至250~350℃。4.焊前焊件清除油、水、锈等杂质【产品介绍】说明:A002是钛钙型药皮的超低碳Cr19Ni10不锈钢焊条。其熔敷金属含碳量≤0.04%，有很好的抗晶间腐蚀性能、良好的焊接工艺性能，药皮耐红，强度好，抗气孔性好。可交直流两用。用途:用于焊接超低碳Cr19Ni10不锈钢结构，也可用于0Cr19Ni11Ti工作温度低于300℃耐腐蚀的不锈钢结构，主要用于合成纤维、化肥、石油等设备的制造。熔敷金属化学成分(%)化学成分CMnSiSPCuNiMoCr保证值≤0.040.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.0熔敷金属力学性能试验项目Rm(MPa)A(%)保证值≥520≥35参考电流(AC、DC+)焊条直径(mm)φ2.0φ2.5φ3.2φ4.0φ5.0焊接电流(A)40~8050~10070~130100~160140~200注意事项:1.焊前焊条须经200-250℃烘焙1h。【产品介绍】说明:A022是钛钙型药皮的超低碳Cr18Ni12Mo2不锈钢焊条，其熔敷金属含碳量≤0.04%，具有良好的耐热、耐腐蚀及抗裂、抗气孔性能，有良好的操作工艺性能，药皮耐红，强度好。可交直流两用。用途:用于焊接尿素、合成纤维等设备及相同类型的不锈钢结构，也可用于焊后不能进行热处理的铬不锈钢及复合钢、异种钢等。熔敷金属化学成分(%)化学成分CMnSiSPCuNiMoCr保证值≤0.040.5~2.5≤0.90≤0.030≤0.040≤0.7511.0~14.02.00~3.0017.0~20.0熔敷金属力学性能试验项目Rm(MPa)A(%)保证值≥490≥30参考电流(AC、DC+)焊条直径(mm)φ2.0φ2.5φ3.2φ4.0φ5.0焊接电流(A)40~8050~10070~130100~160140~200注意事项:1.焊前焊条须经200-250℃烘焙1h。2.尽可能采用直流电源，电流不宜过大。A032符合GBE317MoCuL-16说明:A032是钛钙型药皮的超低碳Cr19Ni13Mo2Cu不锈钢焊条，具有良好的耐热、耐腐蚀及抗裂、抗气孔性能，有优良的焊接工艺性能。可交直流两用。用途:由于焊缝中含有Mo和Cu，在硫酸介质中具有较高的抗腐蚀性能，用于焊接合成纤维等设备在稀、中浓度硫酸介质中工作的同类型低碳不锈钢结构，也可焊接Cr10Si3耐酸钢。熔敷金属化学成分(%)化学成分CMnSiSPCuNiMoCr保证值≤0.040.5~2.5≤0.90≤0.030≤0.035≤2.012.0~14.02.00~2.5018.0~21.0熔敷金属力学性能试验项目Rm(MPa)A(%)保证值≥540≥25参考电流(AC、DC+)焊条直径(mm)φ2.0φ2.5φ3.2φ4.0φ5.0焊接电流(A)40~8050~10070~130100~160140~200注意事项:1.焊前焊条须经200-250℃烘焙1h。2.尽可能采用直流电源，电流不宜过大。【产品介绍】说明:A102是钛钙型药皮的Cr19Ni10不锈钢焊条。熔敷金属具有良好的力学性能及抗晶间腐蚀性能。有优良的焊接工艺性能和抗气孔性能，药皮耐发红、抗开裂。可交直流两用。用途:用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9及0Cr19Ni11Ti的不锈钢结构。熔敷金属化学成分(%)化学成分CMnSiSPCuNiMoCr保证值≤0.080.5~2.5≤0.90≤0.030≤0.040≤0.759.0~11.0≤0.7518.0~21.0熔敷金属力学性能试验项目σb(MPa)δ5(%)保证值≥550≥35参考电流(AC、DC+)焊条直径(mm)φ2.0φ2.5φ3.2φ4.0φ5.0焊接电流(A)40~8050~10070~130100~160140~200注意事项:1.焊前焊条须经200-250℃烘焙1h。2.尽可能采用直流电源，电流不宜过大。【产品介绍】说明:A107是碱性药皮的Cr19Ni10不锈钢焊条。熔敷金属具有良好的力学性能及抗晶间腐蚀性能。采用直流反接，能进行全位置焊接。用途:用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9型不锈钢结构，也可焊接一些可焊性较差的钢材（如高铬钢等）以及堆焊不锈钢表面层。熔敷金属化学成分(%)化学成分CMnSiSPC...
