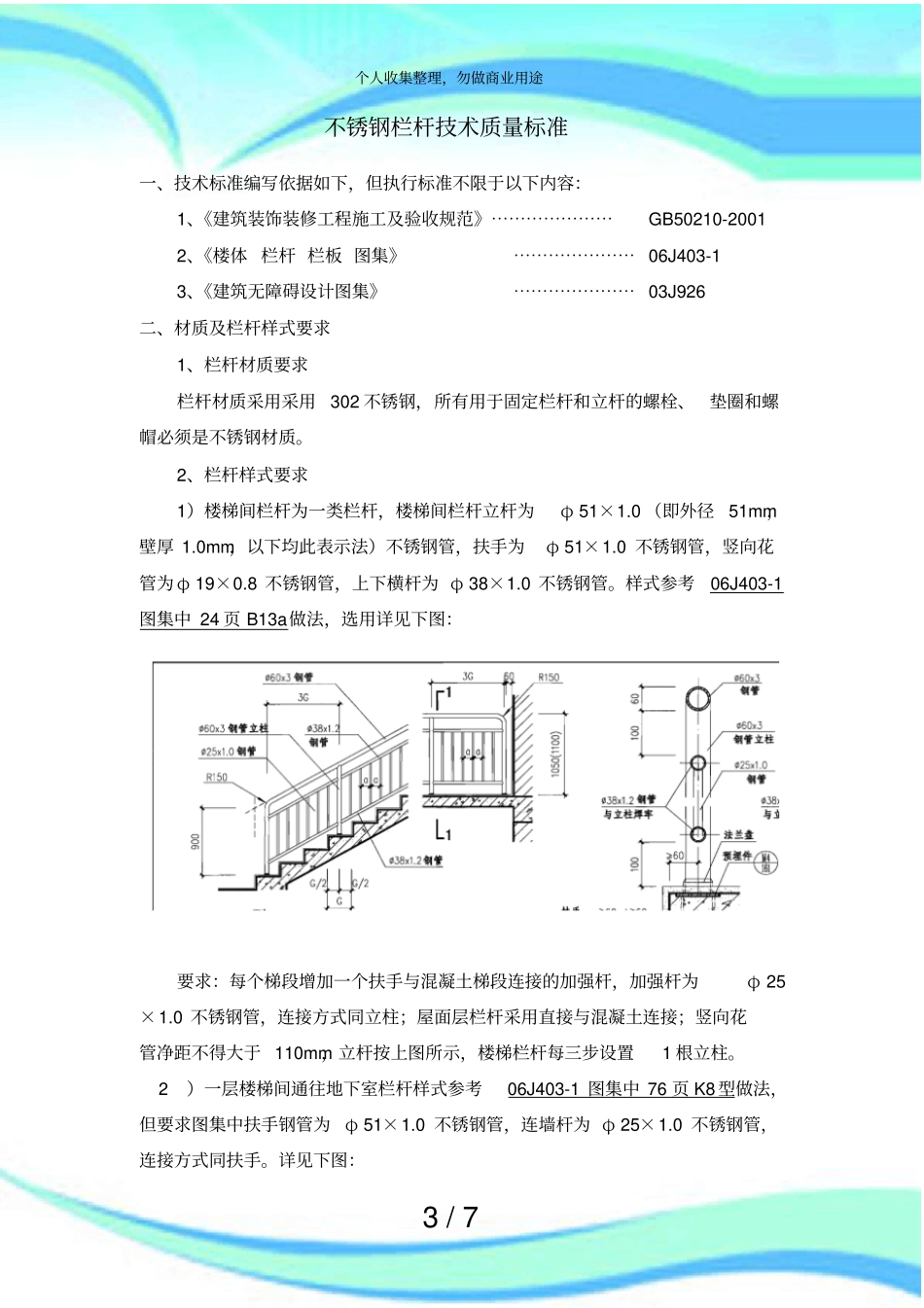

1/7不锈钢栏杆实施方案及技术标准2/7————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/7不锈钢栏杆技术质量标准一、技术标准编写依据如下，但执行标准不限于以下内容：1、《建筑装饰装修工程施工及验收规范》⋯⋯⋯⋯⋯⋯⋯GB50210-20012、《楼体栏杆栏板图集》⋯⋯⋯⋯⋯⋯⋯06J403-13、《建筑无障碍设计图集》⋯⋯⋯⋯⋯⋯⋯03J926二、材质及栏杆样式要求1、栏杆材质要求栏杆材质采用采用302不锈钢，所有用于固定栏杆和立杆的螺栓、垫圈和螺帽必须是不锈钢材质。2、栏杆样式要求1）楼梯间栏杆为一类栏杆，楼梯间栏杆立杆为φ51×1.0（即外径51mm，壁厚1.0mm，以下均此表示法）不锈钢管，扶手为φ51×1.0不锈钢管，竖向花管为φ19×0.8不锈钢管，上下横杆为φ38×1.0不锈钢管。样式参考06J403-1图集中24页B13a做法，选用详见下图：要求：每个梯段增加一个扶手与混凝土梯段连接的加强杆，加强杆为φ25×1.0不锈钢管，连接方式同立柱；屋面层栏杆采用直接与混凝土连接；竖向花管净距不得大于110mm，立杆按上图所示，楼梯栏杆每三步设置1根立柱。2）一层楼梯间通往地下室栏杆样式参考06J403-1图集中76页K8型做法，但要求图集中扶手钢管为φ51×1.0不锈钢管，连墙杆为φ25×1.0不锈钢管，连接方式同扶手。详见下图：个人收集整理，勿做商业用途4/73）二层楼梯休息平台护栏直接坐在楼梯休息平台上返梁上，要求栏杆成活后距地面1100mm，竖向花管净距为110mm，立杆间距为700mm，下横杆距上返梁100mm，上横杆距扶手100mm。主杆扶手、立杆为φ51×1.0不锈钢管，竖向花管为φ19×0.8不锈钢管，上下横杆为φ38×0.8不锈钢管，样式参考下图楼梯间栏杆水平段做法，但上横杆直接与两侧墙连接（不选用下图带圆弧形式）。4）室内不锈钢护窗栏杆样式参考下图做法，上下横杆为φ51×1.0不锈钢管，竖向花管为φ25×0.8不锈钢管。要求栏杆成活后下横杆距窗台水平高度50mm，上横杆管上皮距室内地面高度900mm，即栏杆自身高度为900mm-窗台高-50mm；竖向花管净距为110mm。栏杆与窗边钢筋混凝土墙采用弧形连接，连接后栏杆距钢筋混凝土墙100mm，详见下图：个人收集整理，勿做商业用途5/7护窗栏杆样式护窗栏杆与墙连接方式弧形窗部位的护窗栏杆应在工厂将弧形上下横杆加工好，现场直接连接、安装，栏杆在每个弧形窗之间的混凝土墙面加连墙杆，连墙杆采用φ25×1.0不锈钢管。5）连接节点要求与墙体连接点采用锚栓连接，锚栓材质为HPB235，长度应不小于100mm；每个连接点的锚栓数量不得少于2个，同时施工单位必须保证连接的牢固性。三、质量要求质量要求“合格”四、工期要求工期从2013年6月15始至2013年7月31日止，共计47日历天。五、工程款支付要求栏杆工程每施工完2栋楼，经甲方项目部工程人员检查、验收合格后，支付70%工程款，竣工验收后支付总工程款95%，剩余5%为质保金，质保期为二年。六、技术要求1、地面或地面砖铺完7天以后，砂浆强度达到一定程度后方可安装栏杆。2、用钻机在地面砖上钻孔时，孔洞尺寸应在不锈钢栏杆扣碗扣盖的范围内，个人收集整理，勿做商业用途6/7且应保护好地面砖，如有地面砖损坏，栏杆施工单位自行承担一切经济损失。3、将立柱焊接在膨胀螺栓一定要焊接牢固，焊接前要排好立柱的位置。立柱焊接牢固后，及时将不锈钢扣盖扣好，然后即可焊接下部横撑，然后焊接扶手，扶手与立柱焊接后的缝隙不大于0.3mm。横撑全部焊接好后，焊接花管，花管间距应相同，以达到美观的效果，立柱、扶手、花管均应两侧焊接，为防止焊缝变形，焊接时应先点焊，后满焊，焊缝应保证均匀一致，美观整齐，扶手焊接后的角度与楼梯的角度应一致，栏杆的弯头应待两侧扶手焊接完毕后，根据实际尺寸另行加工，弯头焊接后应保证角度平滑，缝隙均匀。4、不锈钢栏杆焊接完毕后，应及时进行焊缝的打磨、抛光，打磨后焊缝的光亮度应与其它地方一致，扶手接头处打磨后应无明显痕迹。5、不锈钢栏杆立柱、扶手的扣盖应用胶与地面、墙面粘牢，不应活动。6、施工前应按现场实际情况进行栏板...
