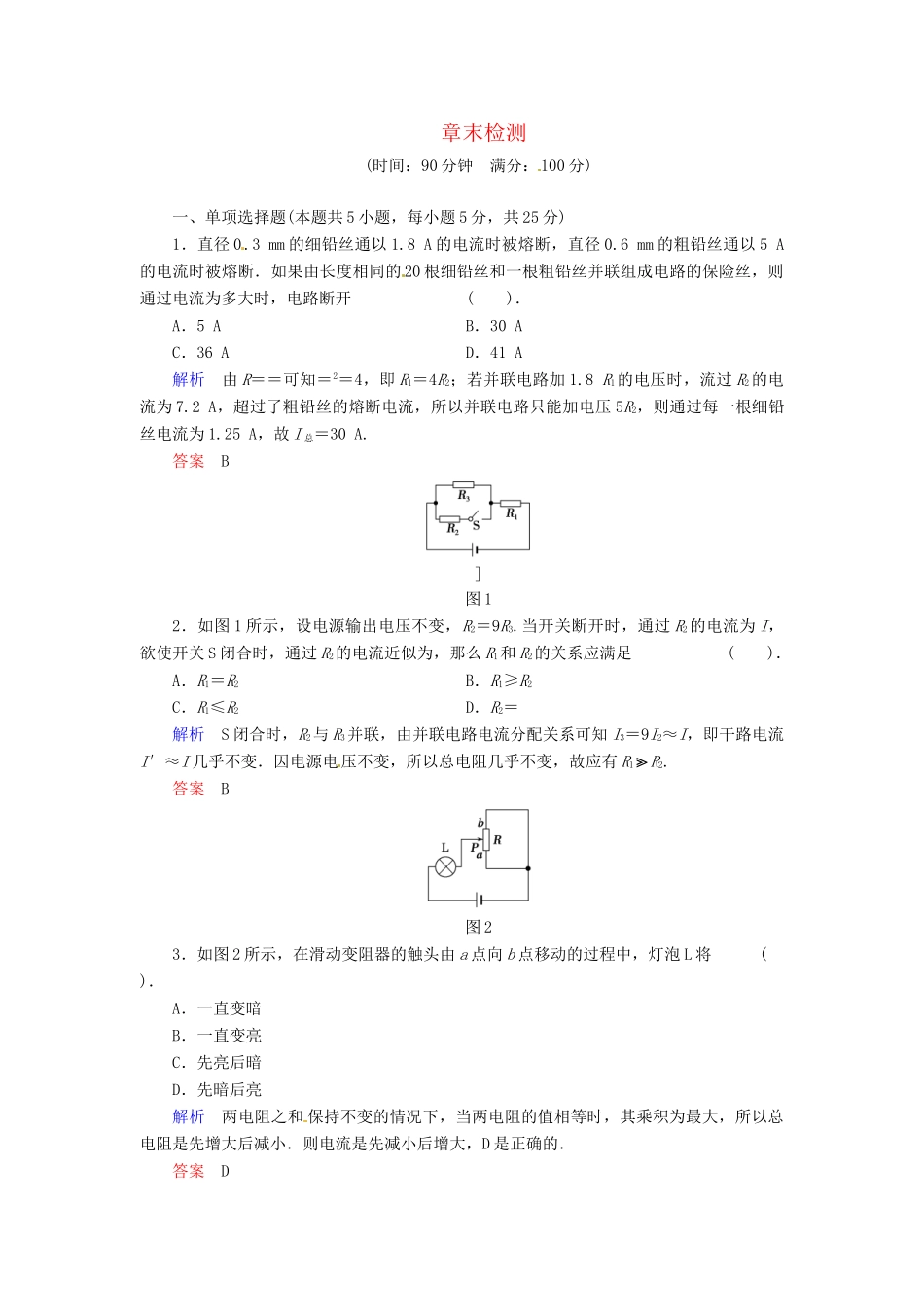

章末检测(时间：90分钟满分：100分)一、单项选择题(本题共5小题，每小题5分，共25分)1．直径0.3mm的细铅丝通以1.8A的电流时被熔断，直径0.6mm的粗铅丝通以5A的电流时被熔断．如果由长度相同的20根细铅丝和一根粗铅丝并联组成电路的保险丝，则通过电流为多大时，电路断开()．A．5AB．30AC．36AD．41A解析由R＝＝可知＝2＝4，即R1＝4R2；若并联电路加1.8R1的电压时，流过R2的电流为7.2A，超过了粗铅丝的熔断电流，所以并联电路只能加电压5R2，则通过每一根细铅丝电流为1.25A，故I总＝30A.答案B]图12．如图1所示，设电源输出电压不变，R2＝9R3.当开关断开时，通过R2的电流为I，欲使开关S闭合时，通过R2的电流近似为，那么R1和R2的关系应满足()．A．R1＝R2B．R1≥R2C．R1≤R2D．R2＝解析S闭合时，R2与R3并联，由并联电路电流分配关系可知I3＝9I2≈I，即干路电流I′≈I几乎不变．因电源电压不变，所以总电阻几乎不变，故应有R1≫R2.答案B图23．如图2所示，在滑动变阻器的触头由a点向b点移动的过程中，灯泡L将()．A．一直变暗B．一直变亮C．先亮后暗D．先暗后亮解析两电阻之和保持不变的情况下，当两电阻的值相等时，其乘积为最大，所以总电阻是先增大后减小．则电流是先减小后增大，D是正确的．答案D图34．如图3所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线，抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线．若A、B对应的横坐标为2A，那么线段AB表示的功率及I＝2A对应的外电阻是()．A．2W,0.5ΩB．4W,2ΩC．2W,1ΩD．6W,2Ω解析由图象可知，在C点两图线相交，表明P总＝Pr，意味着电源短路，所以r＝＝1Ω，E＝Ir＝3V．A、B对应电流I＝2A，根据闭合电路欧姆定律可得R＋r＝＝1.5Ω，所以R＝0.5Ω，其功率P＝I2R＝2W.答案A5．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投“反对票时输入0”“，投赞成票或弃权时输入1”“，提案通过为1”“，通不过为0”，则这个表决器应具有哪种逻辑关系()．A“”．与门B“”．或门C“”．非门D“”．与非门答案A二、双项选择题(本题共5小题，每小题6分，共30分)图46．如图4所示，设电表内阻对电路的影响不计，外电阻R1≠R2≠R3.若把电流表和电压表位置对换，则()．A．电流表读数为零B．电压表读数为零C．电流表读数不为零D．电压表读数不变解析由于电表均为理想的，故当两表位置对换后，R2、R3均被电流表短路，则电路中总电阻减小，总电流增大．答案BC7“．在用欧姆表测电阻的实验中，用×10”挡位测量一个电阻时，发现表针偏角极大，正确的判断和做法是()．A．这个电阻值较小B．这个电阻值较大C“．为较准确地测量电阻，应换用×1”挡位，重新测量D“．为较准确地测量电阻，应换用×100”挡位，重新测量答案AC图58．如图5所示，M、N间电压恒定，当开关S合在a点时，电压表示数为10V，电流表示数为0.2A；当开关S合在b点时，电压表示数为12V，电流表示数为0.15A．可以推断()．A．Rx较准确的测量值是50ΩB．Rx较准确的测量值是80ΩC．Rx的真实值是70ΩD．电流表的内阻是20Ω解析由于M、N间电压恒定，当开关S合在b点时，电压表示数为12V，知道M、N间电压恒为12V．再由第一次测量结果可知电流表的分压为12V－10V＝2V，电流表内阻RA＝＝10Ω.Rx的真实值Rx＝－RA＝70Ω.在先、后两次测量值＝50Ω、＝80Ω之中，Rx的真实值比较接近80Ω.答案BC图69．如图6所示电路，将两个相同的电流表分别改装成A1(0～3A)和A2(0～0.6A)的电流表，把两个电流表并联接入电路中测量电流．则下列说法中正确的是()．A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1A时，A2的读数为0.6A[D．A1的读数为1A时，干路中的电流I为1.2A解析由于两个电流表并联接入电路中，则加在两电流表上的电压相等，所以指针偏转的角度相同．因此A、D是正确的．答案AD10．如图7所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同．若继续将P向下移动，则三灯亮度变化情况为()．图7A．A灯变亮B．B灯变亮C．A灯最亮D．C灯最亮解析当滑片向下移动时，R↓→R总↓→I↑→UB↓→IB↓→IC↑⇓⇓⇓PA...
