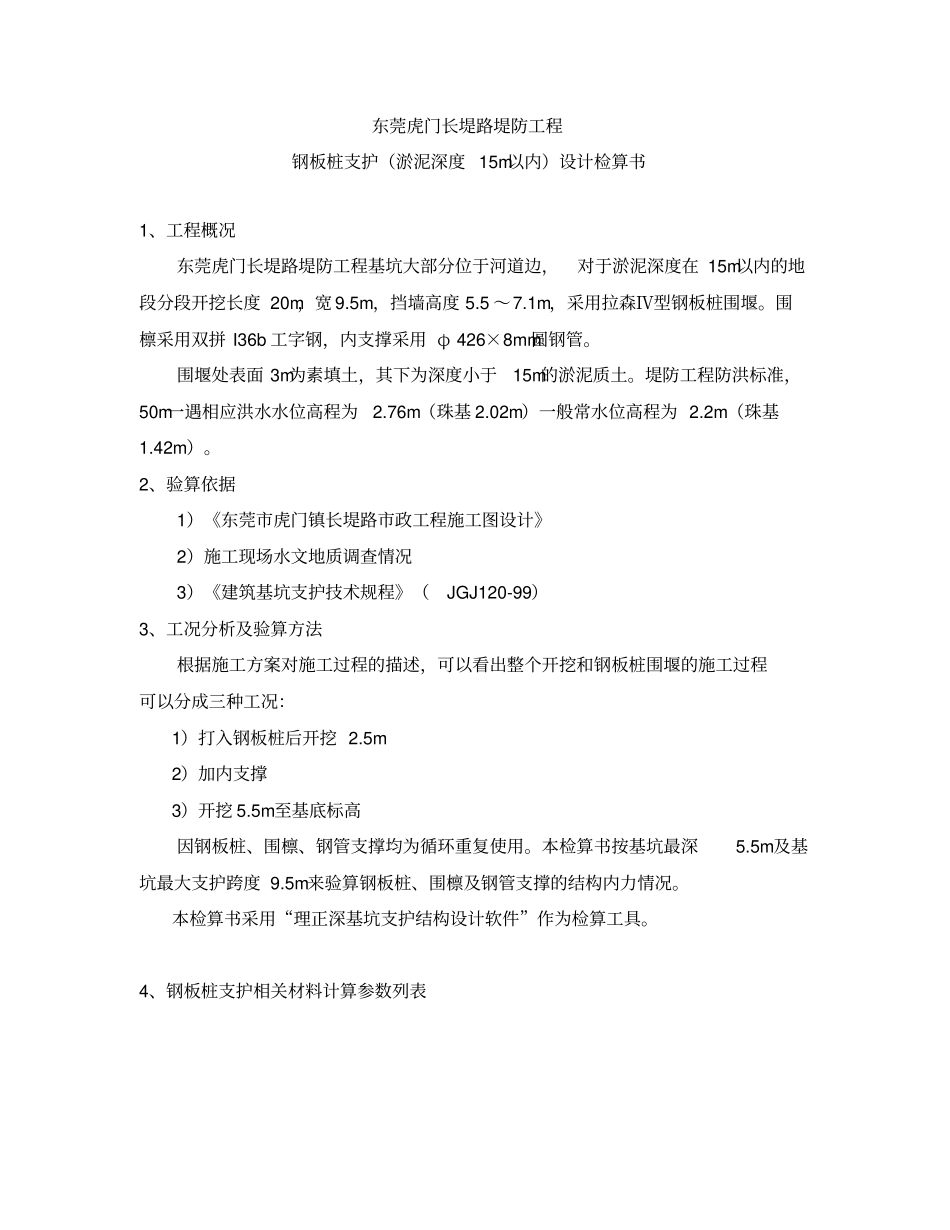

东莞虎门长堤路堤防工程钢板桩支护（淤泥深度15m以内）设计检算书1、工程概况东莞虎门长堤路堤防工程基坑大部分位于河道边，对于淤泥深度在15m以内的地段分段开挖长度20m，宽9.5m，挡墙高度5.5～7.1m，采用拉森Ⅳ型钢板桩围堰。围檩采用双拼I36b工字钢，内支撑采用φ426×8mm圆钢管。围堰处表面3m为素填土，其下为深度小于15m的淤泥质土。堤防工程防洪标准，50m一遇相应洪水水位高程为2.76m（珠基2.02m）一般常水位高程为2.2m（珠基1.42m）。2、验算依据1）《东莞市虎门镇长堤路市政工程施工图设计》2）施工现场水文地质调查情况3）《建筑基坑支护技术规程》（JGJ120-99）3、工况分析及验算方法根据施工方案对施工过程的描述，可以看出整个开挖和钢板桩围堰的施工过程可以分成三种工况：1）打入钢板桩后开挖2.5m2）加内支撑3）开挖5.5m至基底标高因钢板桩、围檩、钢管支撑均为循环重复使用。本检算书按基坑最深5.5m及基坑最大支护跨度9.5m来验算钢板桩、围檩及钢管支撑的结构内力情况。本检算书采用“理正深基坑支护结构设计软件”作为检算工具。4、钢板桩支护相关材料计算参数列表钢板桩型号截面积A（cm2）惯性矩（cm4）抗弯截面模量（cm3/m）拉森Ⅳ型2363960002200钢管支撑型号截面积A（cm2）惯性矩（cm4）重量（kg/m）Q235(426×8mm)105.122952.982.468围檩型号截面积A（cm2）截面矩（cm3）重量（kg/m）双I36b1671838131.25、钢板桩围堰结构计算----------------------------------------------------------------------钢板桩支护计算简图----------------------------------------------------------------------[基本信息]----------------------------------------------------------------------内力计算方法增量法规范与规程《建筑基坑支护技术规程》JGJ120-99基坑等级二级基坑侧壁重要性系数γ01.00基坑深度H(m)5.500嵌固深度(m)6.000墙顶标高(m)0.000连续墙类型钢板桩├每延米板桩截面面积A(cm2)236.00├每延米板桩壁惯性矩I(cm4)39600.00└每延米板桩抗弯模量W(cm3)2200.00有无冠梁无放坡级数0超载个数1支护结构上的水平集中力0----------------------------------------------------------------------[超载信息]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)120.0000.0005.0001.000----------------------------------------------------------------------------[附加水平力信息]----------------------------------------------------------------------无----------------------------------------------------------------------[土层信息]----------------------------------------------------------------------土层数3坑内加固土否内侧降水最终深度(m)6.500外侧水位深度(m)6.500内侧水位是否随开挖过程变化是内侧水位距开挖面距离(m)0.500弹性计算方法按土层指定ㄨ弹性法计算方法m法----------------------------------------------------------------------[土层参数]----------------------------------------------------------------------层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1素填土3.0017.7---12.008.002淤泥质土15.0018.59.521.807.803粘性土8.0019.010.2------层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(kPa)116.0---------m法5.50---220.021.807.80分算m法2.38---320.028.4010.80分算m法4.12-------------------------------------------------------------------------[支锚信息]----------------------------------------------------------------------支锚道数1支锚支锚类型水平间距竖向间距入射角总长锚固段道号(m)(m)(°)(m)长度(m)1内撑4.2002.000---------支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数10.00110.60---2～---2200.001.00----------------------------------------------------------...
