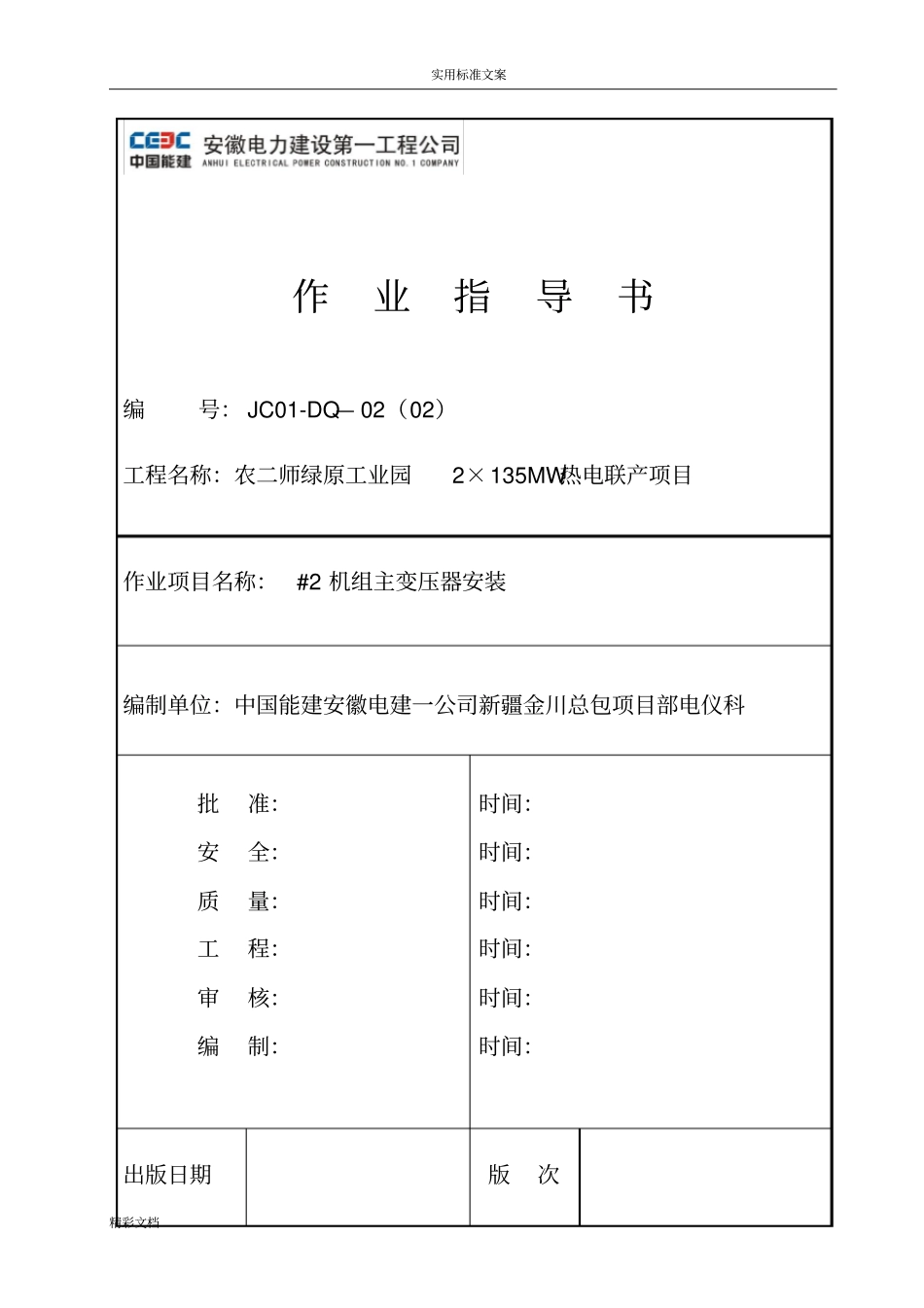

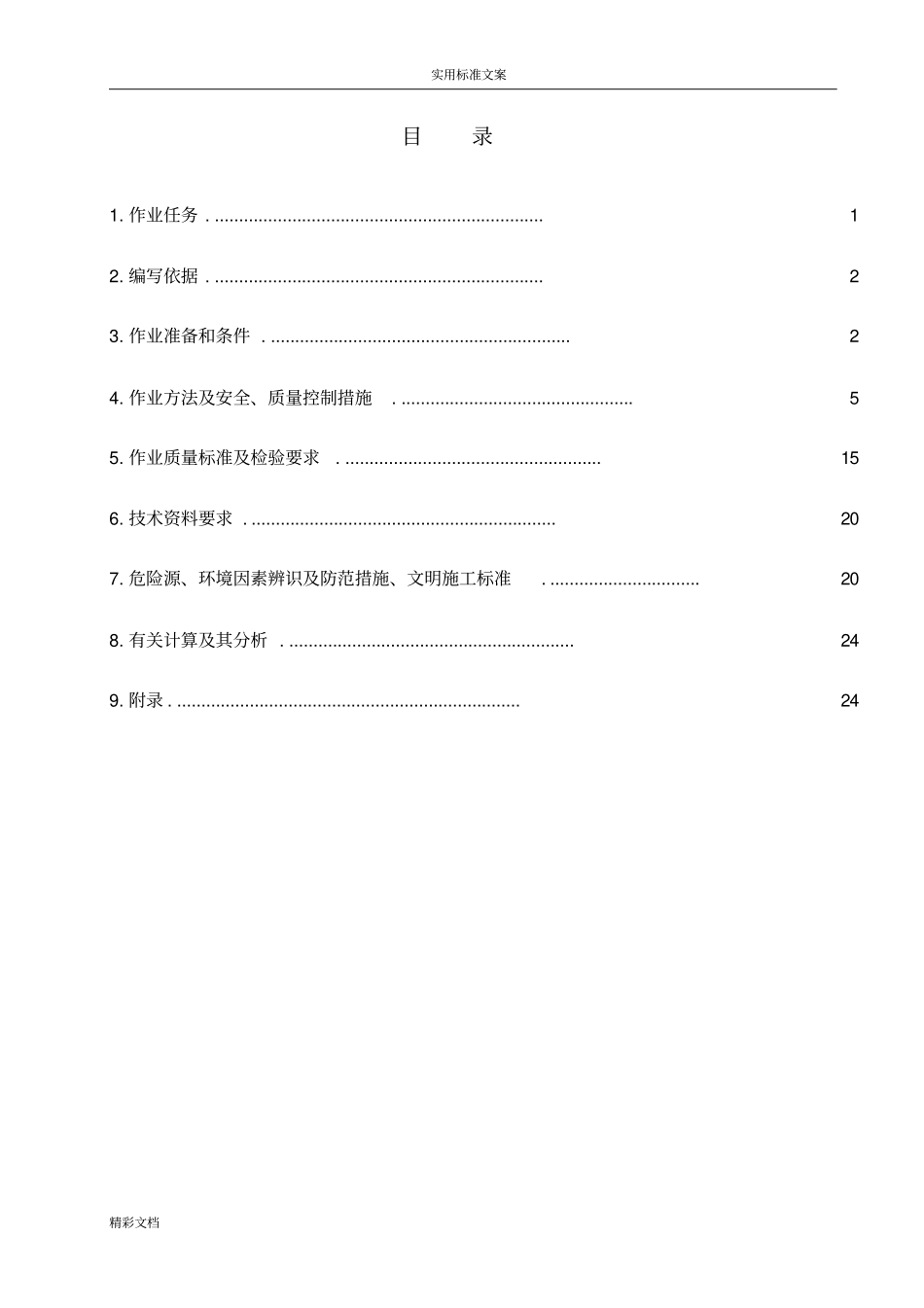

实用标准文案精彩文档作业指导书编号：JC01-DQ—02（02）工程名称：农二师绿原工业园2×135MW热电联产项目作业项目名称：#2机组主变压器安装编制单位：中国能建安徽电建一公司新疆金川总包项目部电仪科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次实用标准文案精彩文档实用标准文案精彩文档目录1.作业任务.....................................................................12.编写依据.....................................................................23.作业准备和条件...............................................................24.作业方法及安全、质量控制措施.................................................55.作业质量标准及检验要求......................................................156.技术资料要求................................................................207.危险源、环境因素辨识及防范措施、文明施工标准................................208.有关计算及其分析............................................................249.附录........................................................................24实用标准文案精彩文档实用标准文案精彩文档1.作业任务1.1作业项目概况及范围本期工程装机容量为2×135MW超高压、中间再热、抽汽凝汽式空冷汽轮发电机组配2×490t/h超高压、一次中间再热燃煤锅炉。预留扩建条件。新建两台135MW机组，均以发电机—双绕组变压器组方式通过170MVA的主变压器接入220kV系统,两台机设一台高压起动/备用变压器,起动/备用电源引自220kV屋外配电装置。本期220kV屋外敞开式配电装置规划4回出线，本期建设2回出线。两台机组均采用发电机-变压器组单元接线，经主变压器升压至220kV后接入厂内新建的220kV屋外配电装置，再接入220kV系统。发电机出口不设断路器或负荷开关，发电机与主变压器采用全连式离相封闭母线相连接。主变压器采用220kV三相式双绕组变压器，额定容量为170MVA。本次作业范围主要为A排外#2主变压器系统安装，主要包括变压器检查、附件安装、注油及密封试验、附属设备安装及投运前的整体检查等。1.2工程量主要工作量如下表所示：1.2.1配合大件运输公司完成变压器本体就位1.2.2变压器油试验(本体残油、桶装新油)1.2.3变压器附件安装（主要包括散热片、油枕、高低压升高座、高低压套管、呼吸器、瓦斯继电器、压力释放阀、速动油压继电器、色谱数据采集器、温度计等相关油管路及控制箱安装）1.2.4变压器注油及密封试验1.2.5变压器整体检查根据已到图纸及相关资料，#2主变压器系统相关主要设备统计如下表所示：序号名称规格型号单位数量备注1变压器本体安装SFP10--170MVA/220kV台12变压器端子箱个13变压器风冷控制箱个14变压器附件套15温度计只36瓦斯继电器只17主变中性点设备套18中性点隔离开关GW13-126/630只19220kV避雷器YH10W-204/532W套110中性点避雷器Y1.5W-144/320W台111中性点CT只11.3工期要求实用标准文案精彩文档根据金川热电项目三级网络计划，满足施工计划进度要求。2.编写依据2.1《施工组织总设计、施工组织专业设计》；2.2《电气装置安装工程质量检验及评定规程》（DL/T5161.1~5161.17-2002）；2.3《电气装置安装工程接地装置施工及验收规范》GB50169-2006；2.4《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012；2.5《电气装置安装工程母线装置施工及验收规范》GB50149-2010；2.6《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010；2.7《电气装置安装工程电气设备交接试验标准》GB50150-2006；2.8《工程建设标准强制性条文》电力工程（2011版）；2.9《电力建设安全工作规程》（2002版）；2.10新疆电力设计院设计图纸FA05021S-D0301《屋外主变、高压厂变、高压起备变安装图》；2.11新疆（特变电工）变压器安装技术资料、出厂实验报告。3.作业准备和条件3.1技术准备a）施工前图纸应经过专业会审和综合会审，且图纸会审问题应有设计院进行明确答复。b)所需用设备及相关辅助...
