九年级物理上册2电压：产生电流的原因精选练习含解析新版教科版VIP免费

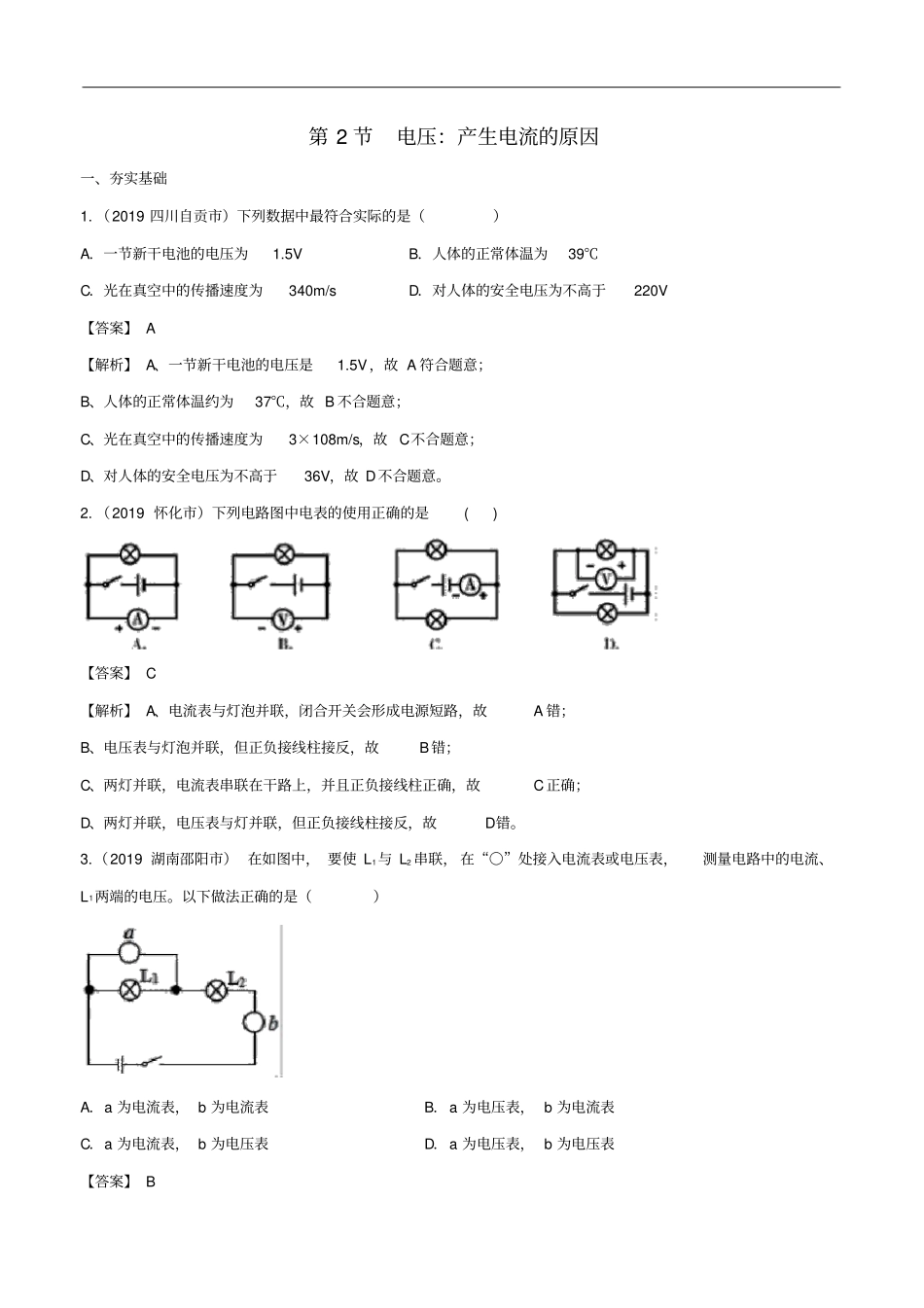

第2节电压：产生电流的原因一、夯实基础1.（2019四川自贡市）下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．人体的正常体温为39℃C．光在真空中的传播速度为340m/sD．对人体的安全电压为不高于220V【答案】A【解析】A、一节新干电池的电压是1.5V，故A符合题意；B、人体的正常体温约为37℃，故B不合题意；C、光在真空中的传播速度为3×108m/s，故C不合题意；D、对人体的安全电压为不高于36V，故D不合题意。2.（2019怀化市）下列电路图中电表的使用正确的是()【答案】C【解析】A、电流表与灯泡并联，闭合开关会形成电源短路，故A错；B、电压表与灯泡并联，但正负接线柱接反，故B错；C、两灯并联，电流表串联在干路上，并且正负接线柱正确，故C正确；D、两灯并联，电压表与灯并联，但正负接线柱接反，故D错。3.（2019湖南邵阳市）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表【答案】B【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。4.（2019成都市）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。充电器为手机充电时的输出电压约为（）A.1.5VB.5VC.l10VD.220V【答案】B【解析】手机是我们生活中常用的用电器，充电时电压约为5V。5.(2019呼和浩特市)如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是()A.同时闭合两个开关，两只灯泡电流是相同的B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C.若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D.若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏【答案】B【解析】A．同时闭合两个开关，两灯泡并联，它们两端的电压相等，由于两灯泡的规格不确定，即电阻未知，所以通过两灯泡的电流不一定相等，故A错误；B．先闭合S1时，电路为L1的简单电路，电压表测电源两端电压，电流表测通过L1的电流；再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路电流；根据电源的电压不变可知，电压表的示数不变，根据并联电路中干路电流等于各支路电流之和可知，电流表的示数变大，故B正确；C．若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故C错误；D．若灯L1被短路，闭合S1、S2后，会造成电源短路，则灯L1、L2都不亮，电流表损坏，故D错误。6.(2019北京)如图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定相等D．通过灯L1的电流与通过电源的电流一定相等【答案】B【解析】A、开关闭合后，电路中有两条并列的电流路径，所以灯L1和灯L2并联，故A错误；B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等，故B正确；C、当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流一定相等，故C错误；D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。7．（2018广西）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3VB．2.5VC．3.8VD．6.3V【答案】D。【解析】由电路可知，两灯泡串联，电压表V1测L1的电压，电压表V2测L2的电压，电压表V3测电源的电压，因为串联电路中电源电压等于各部分电压之和，所以，电压表V3的示数，即电源电压为：2,5V+3.8V=6.6V。故应选D8.（2019云南省)如图，电压表的读数是V。【答案】9.5。【解析】电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。9.（2019山东东营）如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮...
