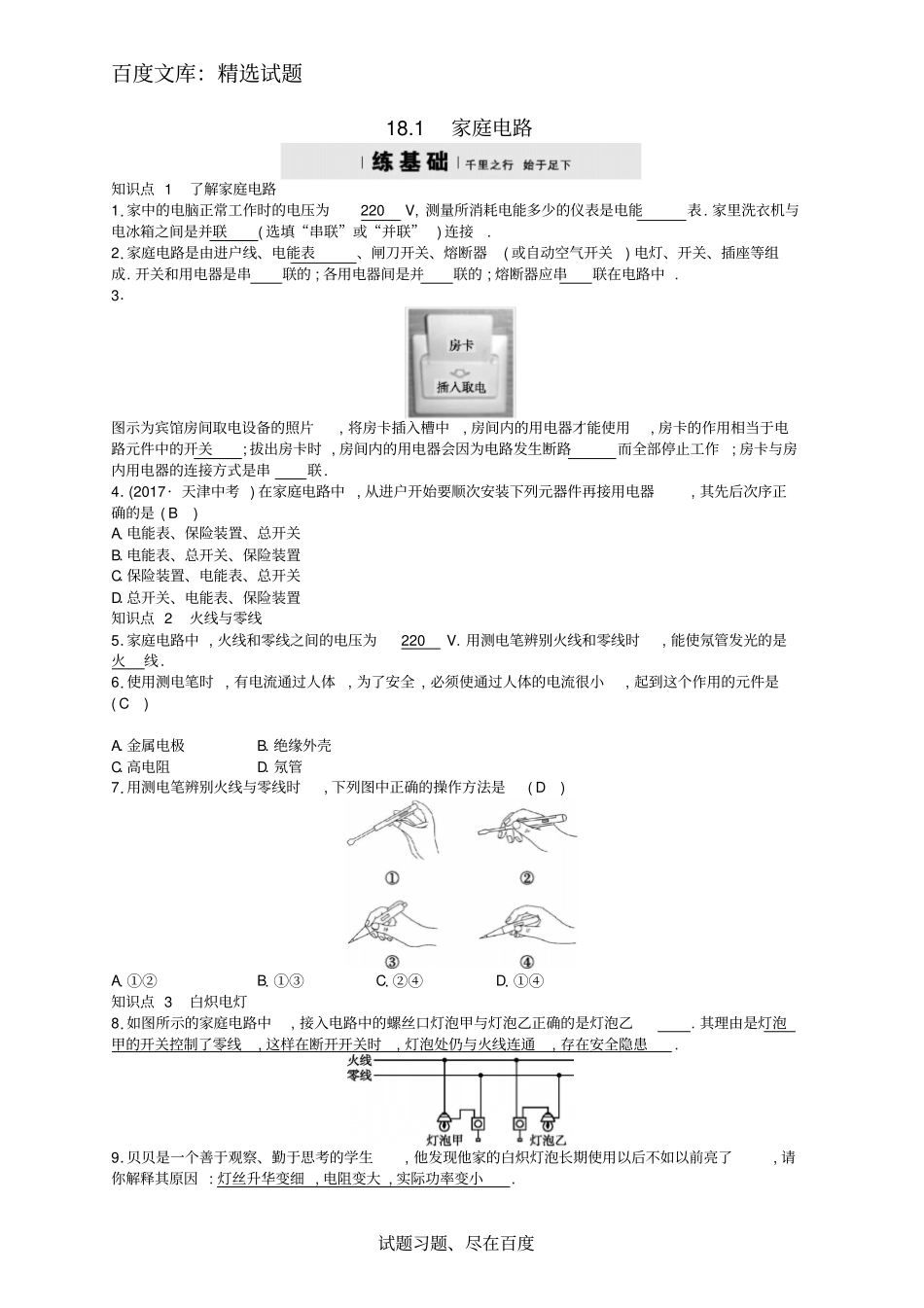

百度文库：精选试题试题习题、尽在百度18.1家庭电路知识点1了解家庭电路1.家中的电脑正常工作时的电压为220V,测量所消耗电能多少的仪表是电能表.家里洗衣机与电冰箱之间是并联(选填“串联”或“并联”)连接.2.家庭电路是由进户线、电能表、闸刀开关、熔断器(或自动空气开关)电灯、开关、插座等组成.开关和用电器是串联的;各用电器间是并联的;熔断器应串联在电路中.3.图示为宾馆房间取电设备的照片,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的开关;拔出房卡时,房间内的用电器会因为电路发生断路而全部停止工作;房卡与房内用电器的连接方式是串联.4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是(B)A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置知识点2火线与零线5.家庭电路中,火线和零线之间的电压为220V.用测电笔辨别火线和零线时,能使氖管发光的是火线.6.使用测电笔时,有电流通过人体,为了安全,必须使通过人体的电流很小,起到这个作用的元件是(C)A.金属电极B.绝缘外壳C.高电阻D.氖管7.用测电笔辨别火线与零线时,下列图中正确的操作方法是(D)A.①②B.①③C.②④D.①④知识点3白炽电灯8.如图所示的家庭电路中,接入电路中的螺丝口灯泡甲与灯泡乙正确的是灯泡乙.其理由是灯泡甲的开关控制了零线,这样在断开开关时,灯泡处仍与火线连通,存在安全隐患.9.贝贝是一个善于观察、勤于思考的学生,他发现他家的白炽灯泡长期使用以后不如以前亮了,请你解释其原因:灯丝升华变细,电阻变大,实际功率变小.百度文库：精选试题试题习题、尽在百度10.白炽灯是我们常用的照明工具,白炽灯是利用电流热效应来工作的;为防止人身触电,安装白炽灯时,螺丝口灯座中心的金属片应该接在火线(选填“火线”或“零线”)上.11.我们家里用的白炽灯泡的灯丝断开后,可把断头搭接起来继续使用,这时灯丝的(B)A.电阻变大B.电阻变小C.电流减小D.电压减小考点用测电笔检测电路故障12.如图所示,电路中打“×”处表示断路之处,若开关闭合后,用测电笔测试电路中a、b、c、d四点时,能使测电笔的氖管发光的点是(C)A.aB.a、bC.a、b、cD.a、b、c、d13.夜间,小强同学家中的4盏灯突然全部熄灭了,小强检查时,发现邻居家灯仍亮着,自己家中的熔丝也未烧断,他就用测电笔测家中各处电路,测电笔氖管都发光,小强同学迅速作出判断,他的正确判断是(C)A.灯泡全部烧坏B.室内线路某处短路C.进户线零线断路D.进户线火线短路14.导学号39384048(2017·湖南衡阳中考)如图所示的做法中符合安全原则的是(D)15.(2017·山东烟台中考)如图是小明家的部分电路,他将电饭煲的插头插入插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左、右孔,氖管均发光.若电路中只有一处故障,则(C)A.电热水壶所在电路的b、c间断路B.插座的接地线断路C.电路的c、d间导线断路百度文库：精选试题试题习题、尽在百度D.电路的a、b间导线断路16.如果从墙上的灯泡开关中引出两根电线来安装一个两孔插座,安装好后用测电笔测试:一孔氖管发光,一孔氖管不亮.将一台灯的插头直接插入该两孔插座,下列说法正确的是(C)A.接通拉线开关,台灯能正常发光;断开拉线开关,台灯不能正常发光B.断开拉线开关,台灯能正常发光;接通拉线开关,台灯不能正常发光C.不论拉线开关接通或断开,台灯都不能正常发光D.不论拉线开关接通或断开,台灯都能正常发光
