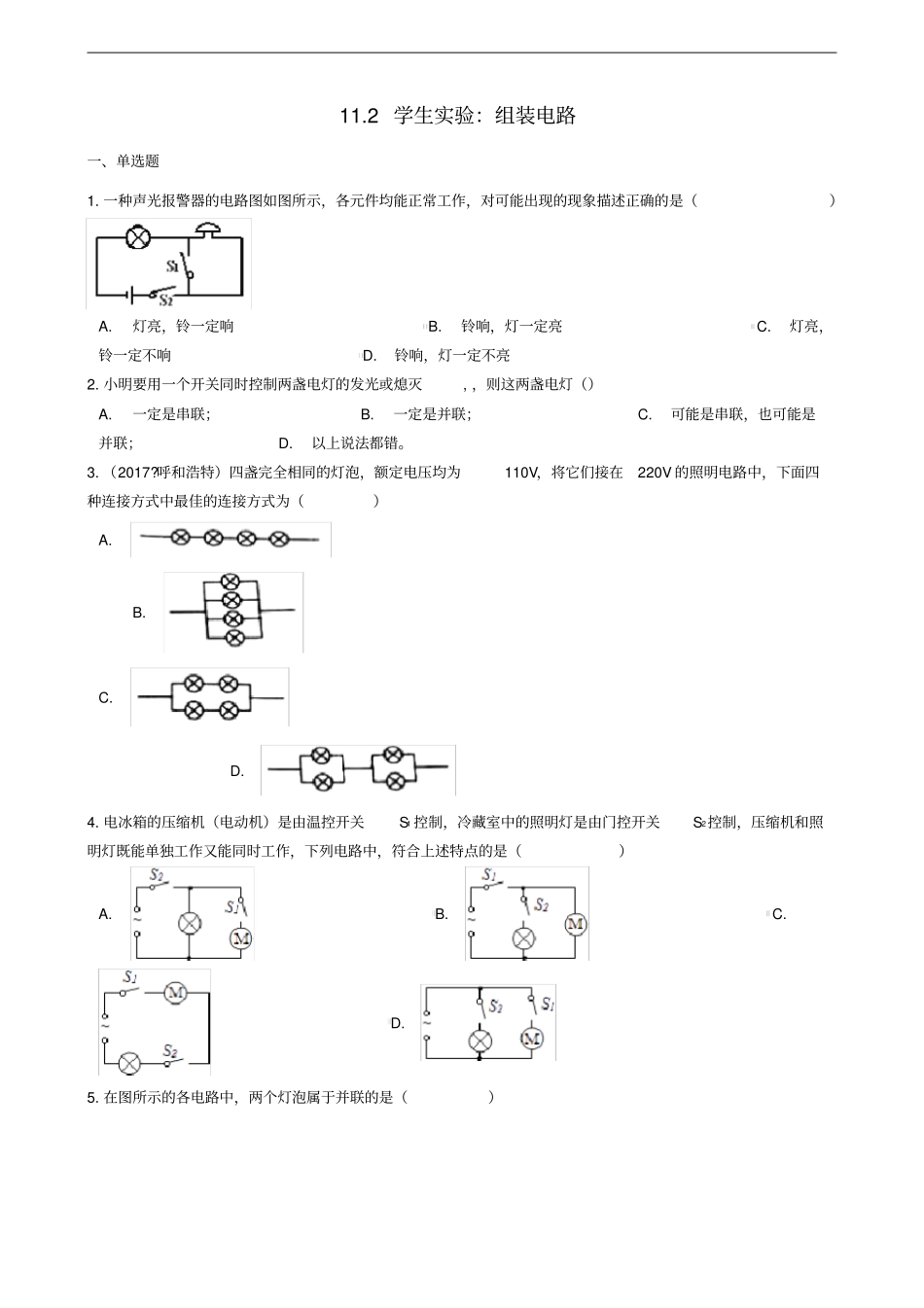

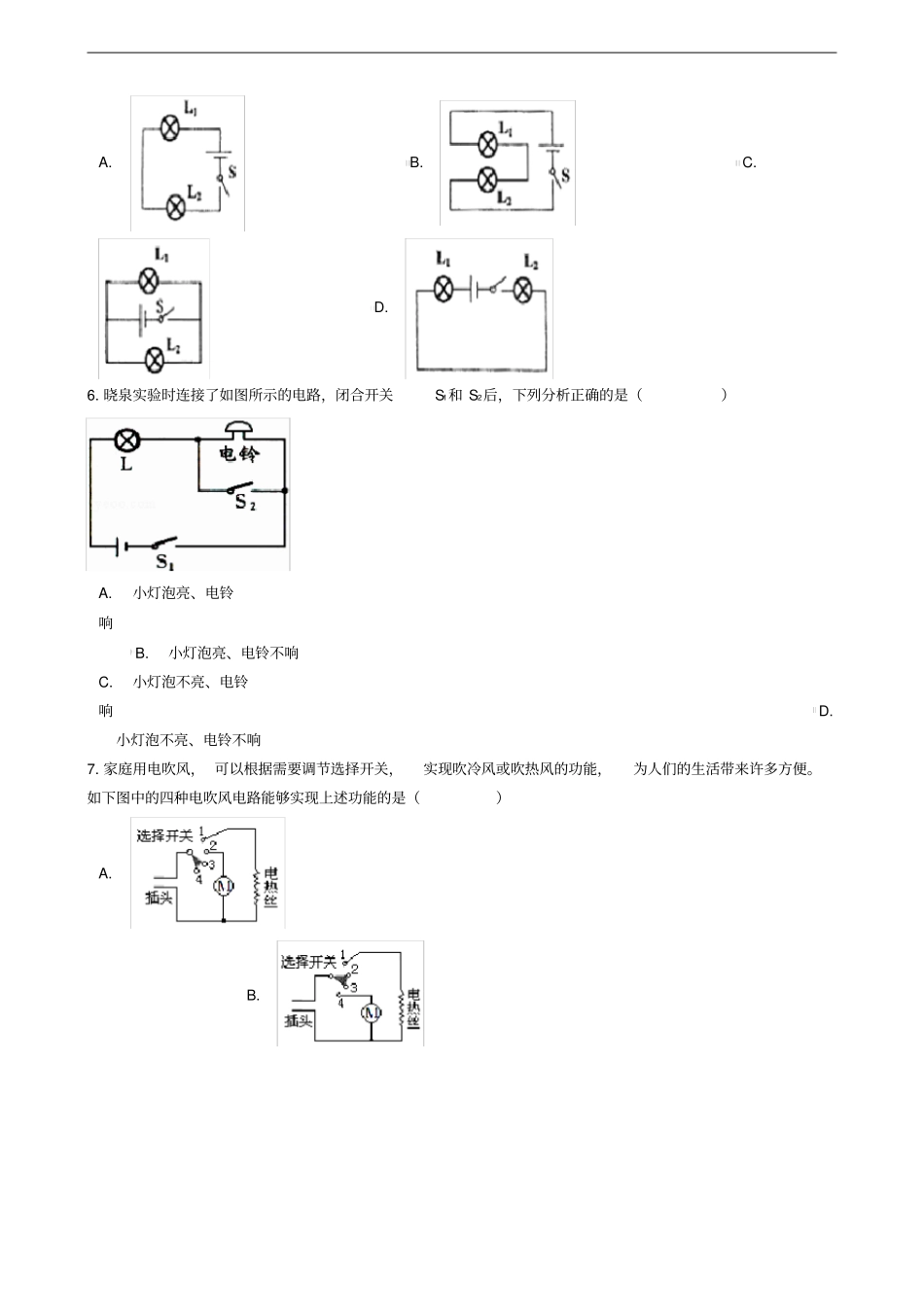

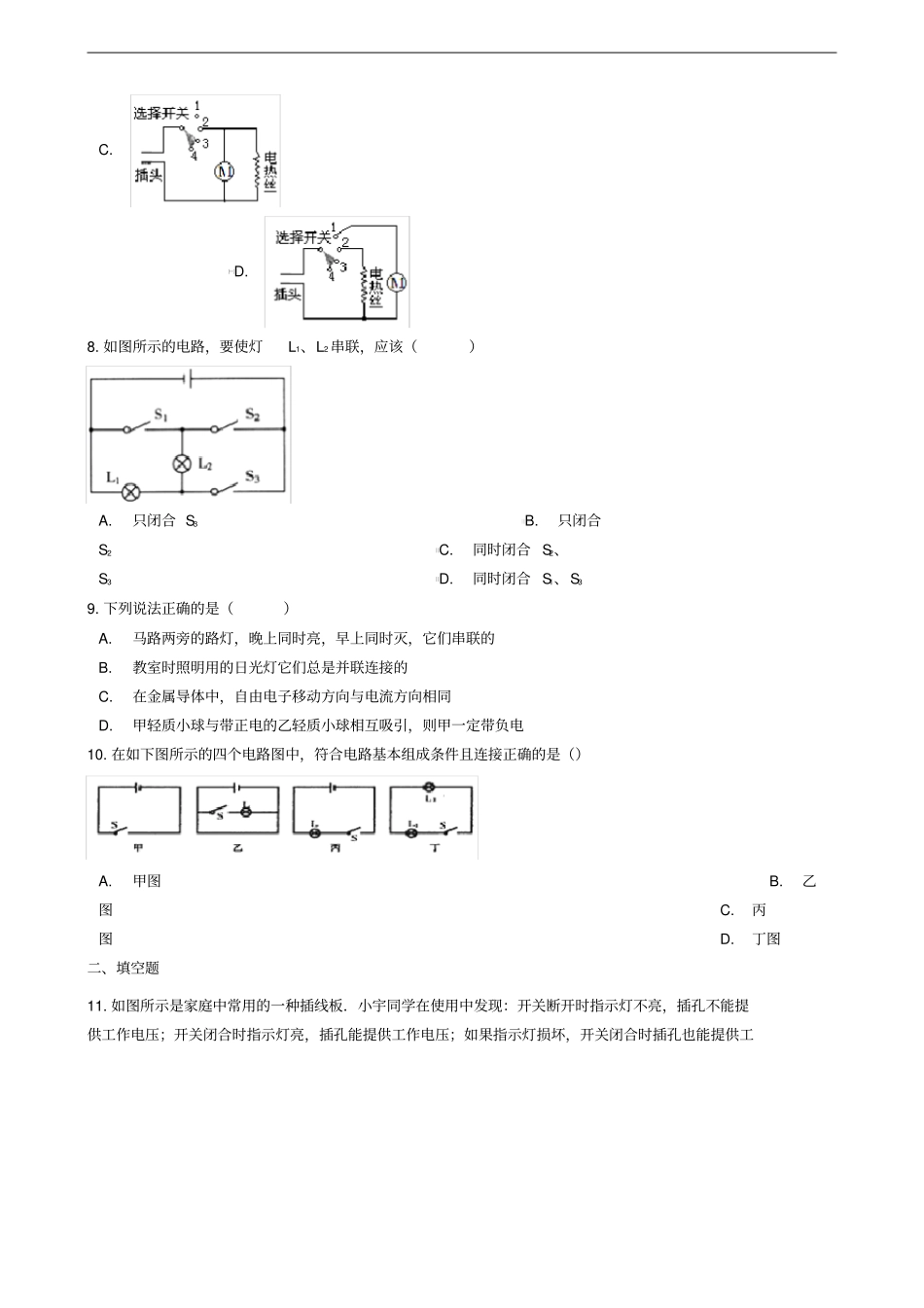

11.2学生实验：组装电路一、单选题1.一种声光报警器的电路图如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D.铃响，灯一定不亮2.小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯（）A.一定是串联；B.一定是并联；C.可能是串联，也可能是并联；D.以上说法都错。3.（2017?呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A.B.C.D.4.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）A.B.C.D.5.在图所示的各电路中，两个灯泡属于并联的是（）A.B.C.D.6.晓泉实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电铃不响7.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。如下图中的四种电吹风电路能够实现上述功能的是（）A.B.C.D.8.如图所示的电路，要使灯L1、L2串联，应该（）A.只闭合S3B.只闭合S2C.同时闭合S2、S3D.同时闭合S1、S39.下列说法正确的是（）A.马路两旁的路灯，晚上同时亮，早上同时灭，它们串联的B.教室时照明用的日光灯它们总是并联连接的C.在金属导体中，自由电子移动方向与电流方向相同D.甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电10.在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A.甲图B.乙图C.丙图D.丁图二、填空题11.如图所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，可以判断插孔和指示灯是________的．（选填“串联”或“并联”）12.汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮．当其中一个灯损坏时，另一个灯仍能正常工作，由此可知汽车同侧的两个灯是________（选填“串联”或“并联”）的．13.（2017?黑龙江）如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是________的；若只闭合开关S2，电阻R1和R2是________的．（均选填“串联”或“并联”）14.如图所示电路，要使灯L1、L2串联，则应闭合开关________，断开开关________；要使灯L1、L2并联，则应闭合开关________，断开开关________；绝对不能同时闭合开关________。15.街上的路灯同时发光同时熄灭，据此________（选填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其它路灯依然发光，由此可以断定路灯的连接方式为________联．（选填“串”或“并”）三、解答题16.若将发光二极管按两种方式接入电路中，则会出现如图1所示的情况，这说明发光二级管具有单向导电性，发光二极管的电路符号为：我们可以利用这一特性来判断电路中的电流方向。若想判断图2中通过灯L的电流方向，请你将设计的电路图画在方框内。按你所设计的电路图说明你的判断方法：________。17.春节期间，肖旭的妈妈晚上做饭时，闭合油烟机上的照明开关时，发现油烟机上的照明灯不亮了，妈妈担心会带来满屋子的油烟，于是肖旭试了一下开关，告诉妈妈不用担心，并想用图给妈妈作说明．请你帮她完成电路设计．四、实验探究题18.某同学做两个灯泡的并联实验时连成如图电路，回答下列问题：（1）闭合开关后电路将________。（选填“通路”“断路”或“短路”）（2）去掉导线a后电路是________联的。（3）改变a、b、c三导线中的一根，使电路成为并联电路。（先在原导线上打“×”，后再更改接法）五、综合题19.拆开图1中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号“”）各一个及连接导线，闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮．（1）在方框内画出玩具的电路图．（2）把电动机断开的连线接...
