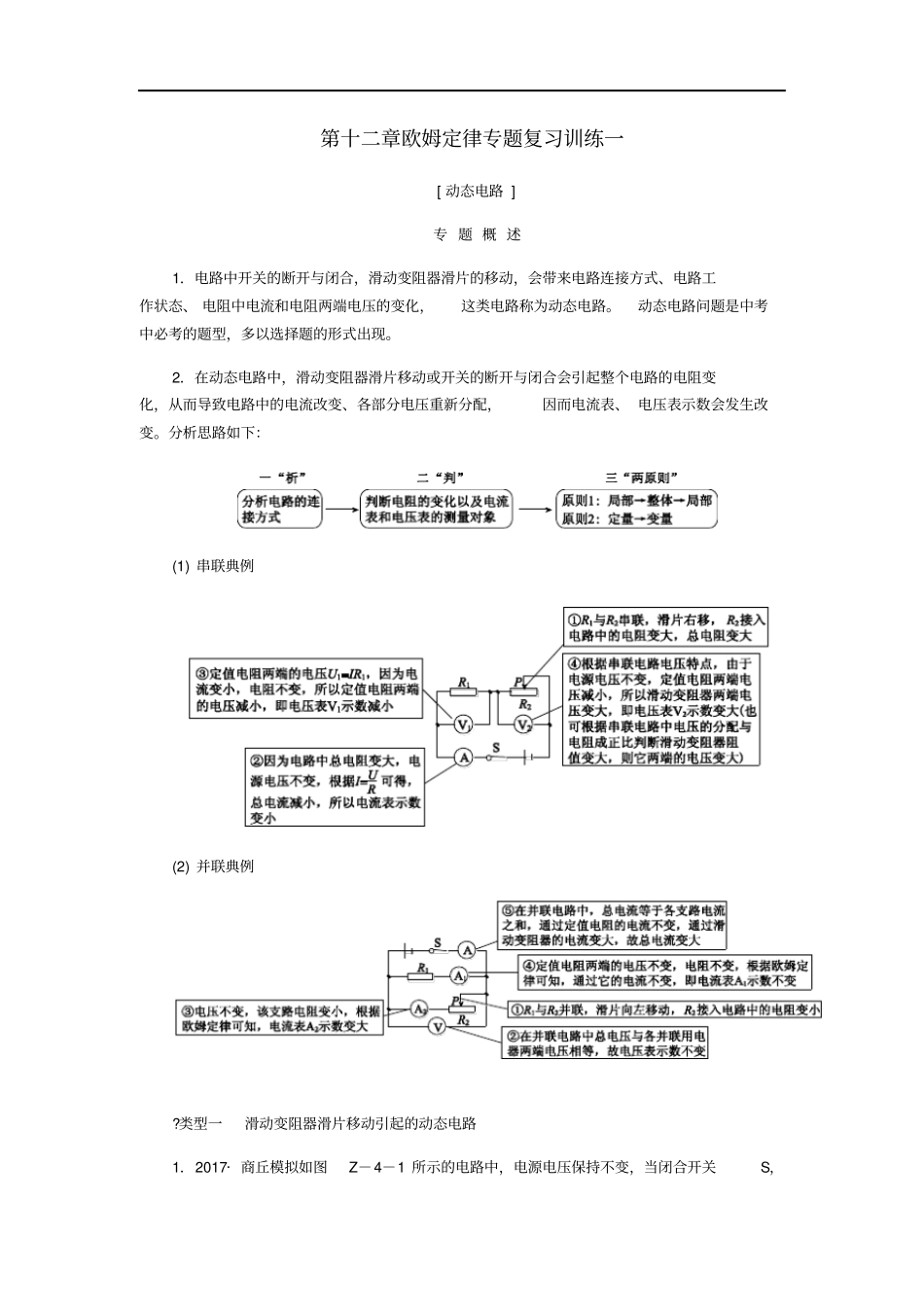

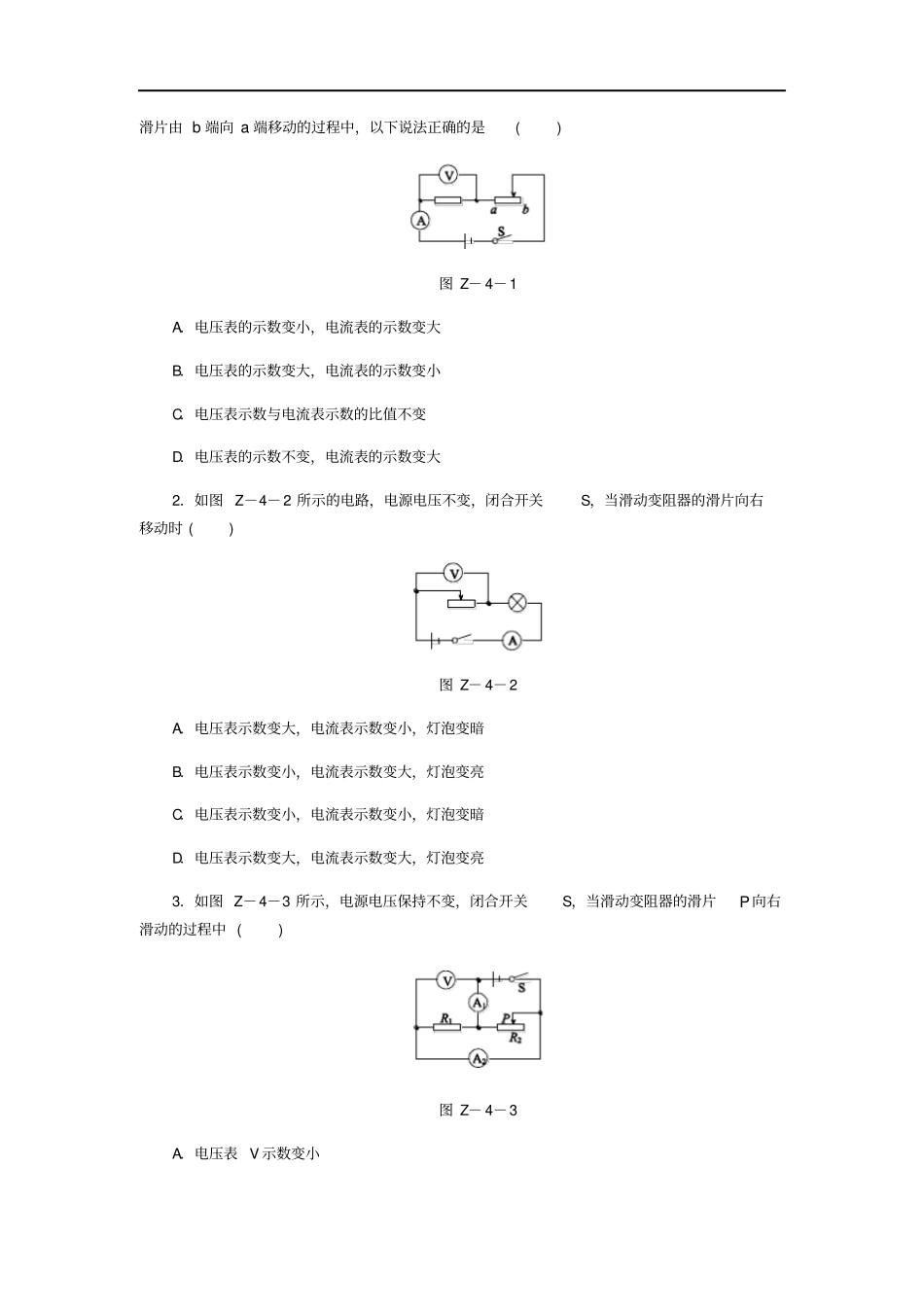

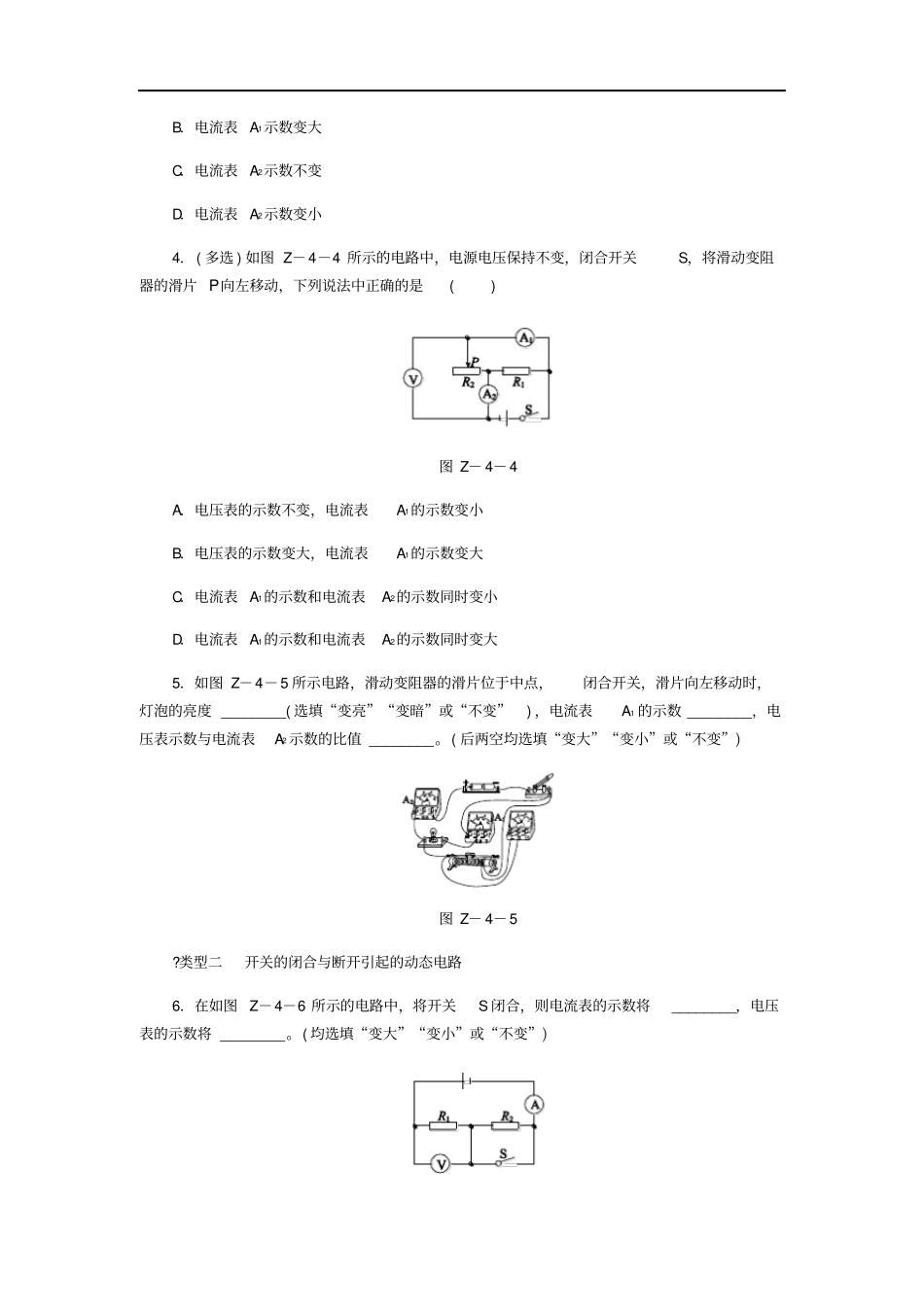

第十二章欧姆定律专题复习训练一[动态电路]专题概述1．电路中开关的断开与闭合，滑动变阻器滑片的移动，会带来电路连接方式、电路工作状态、电阻中电流和电阻两端电压的变化，这类电路称为动态电路。动态电路问题是中考中必考的题型，多以选择题的形式出现。2．在动态电路中，滑动变阻器滑片移动或开关的断开与闭合会引起整个电路的电阻变化，从而导致电路中的电流改变、各部分电压重新分配，因而电流表、电压表示数会发生改变。分析思路如下：(1)串联典例(2)并联典例?类型一滑动变阻器滑片移动引起的动态电路1．2017·商丘模拟如图Z－4－1所示的电路中，电源电压保持不变，当闭合开关S，滑片由b端向a端移动的过程中，以下说法正确的是()图Z－4－1A．电压表的示数变小，电流表的示数变大B．电压表的示数变大，电流表的示数变小C．电压表示数与电流表示数的比值不变D．电压表的示数不变，电流表的示数变大2．如图Z－4－2所示的电路，电源电压不变，闭合开关S，当滑动变阻器的滑片向右移动时()图Z－4－2A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3．如图Z－4－3所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动的过程中()图Z－4－3A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小4．(多选)如图Z－4－4所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是()图Z－4－4A．电压表的示数不变，电流表A1的示数变小B．电压表的示数变大，电流表A1的示数变大C．电流表A1的示数和电流表A2的示数同时变小D．电流表A1的示数和电流表A2的示数同时变大5．如图Z－4－5所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电流表A1的示数________，电压表示数与电流表A2示数的比值________。(后两空均选填“变大”“变小”或“不变”)图Z－4－5?类型二开关的闭合与断开引起的动态电路6．在如图Z－4－6所示的电路中，将开关S闭合，则电流表的示数将________，电压表的示数将________。(均选填“变大”“变小”或“不变”)图Z－4－67．在如图Z－4－7所示的电路中，当开关S断开时，电阻R1与R2是________联的。当开关S闭合时，电压表的示数将________(选填“变小”“不变”或“变大”)。图Z－4－78．如图Z－4－8所示电路中，当开关S闭合时，下列说法正确的是()图Z－4－8A．电路总电阻减小B．电路总电压增大C．电流表示数减小D．电压表示数变小9．如图Z－4－9所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后()图Z－4－9A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变10．如图Z－4－10所示电路中，电源电压恒定，断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比()图Z－4－10A．两表示数均变大B．两表示数均变小C．电压表示数不变D．电流表示数不变?类型三实际生活中的动态电路11．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图Z－4－11所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关，当温度升高时，电压表和电流表的示数变化情况是()图Z－4－11A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小12．小强同学参观科技馆时，了解到光敏电阻可以用于自动控制。经查阅得知，光敏电阻的阻值随光照强度的增大而减小。小强为了研究光敏电阻的性能，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图Z－4－12所示的电路，电源电压不变。闭合开关，逐渐增大对光敏电阻的光照强度，下列说法正确的是()图Z－4－12A．电流表A示数变大，电压表V示数变小B．电流表A示数变小，电压表V示数变大C．电流表...
