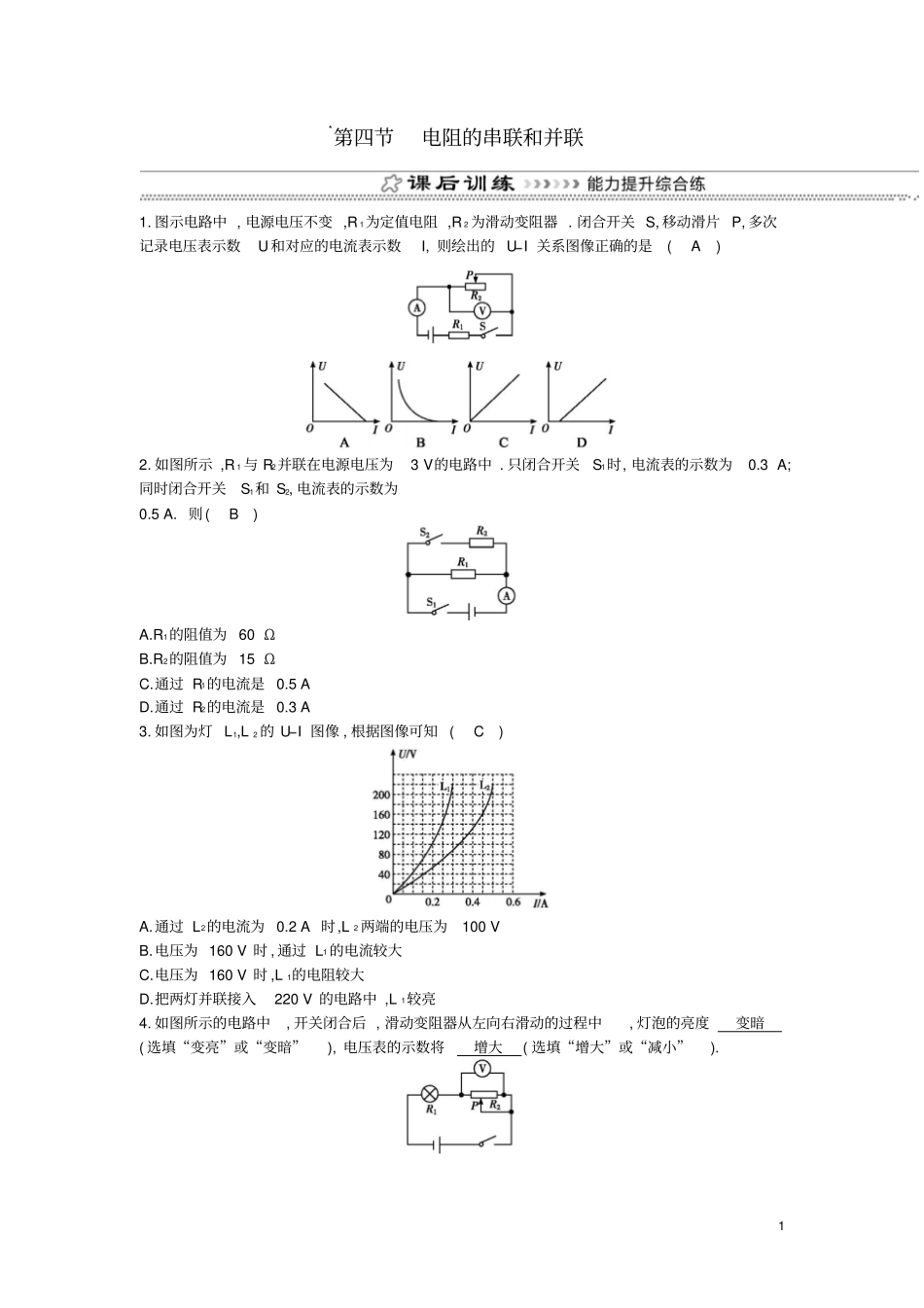

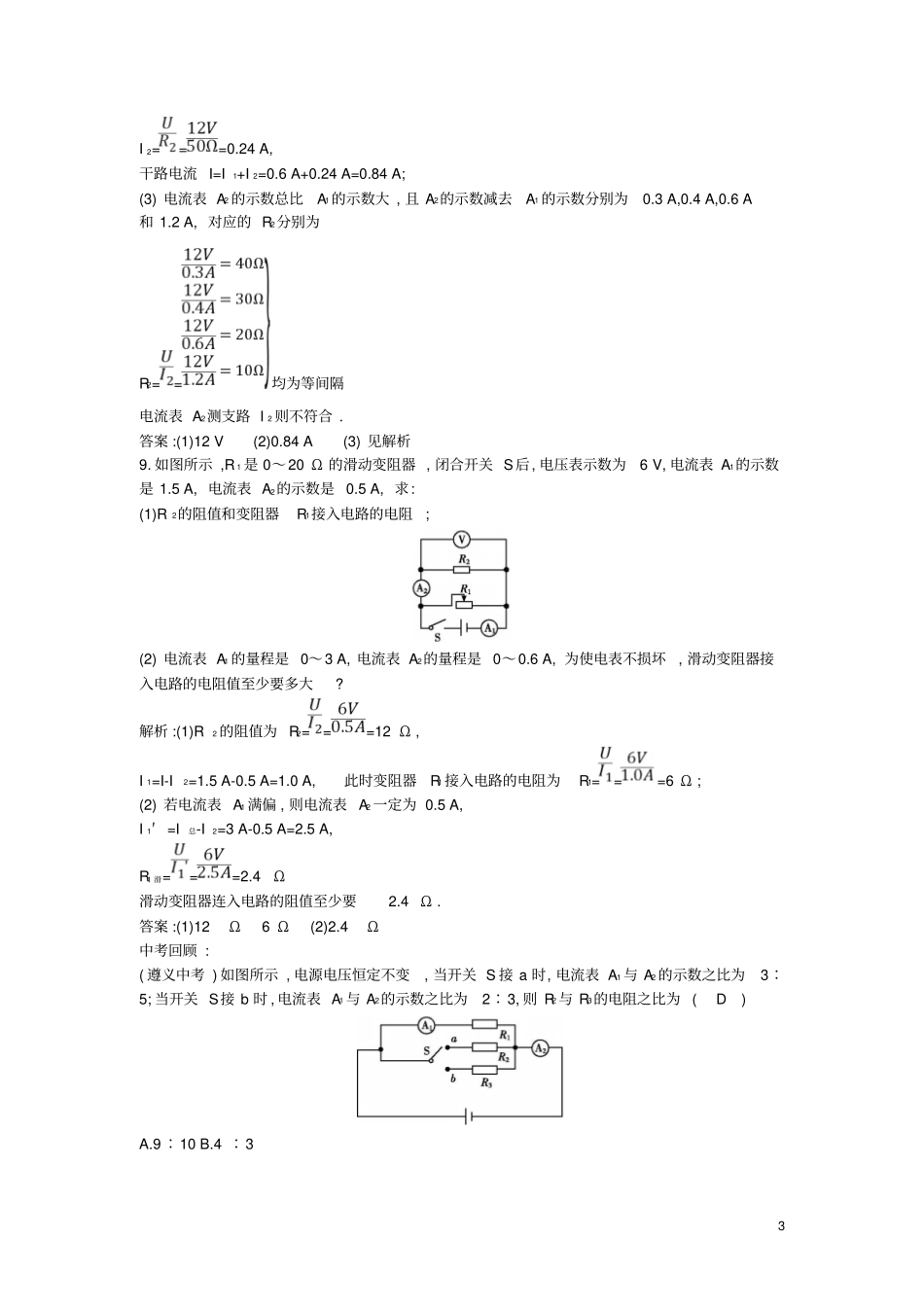

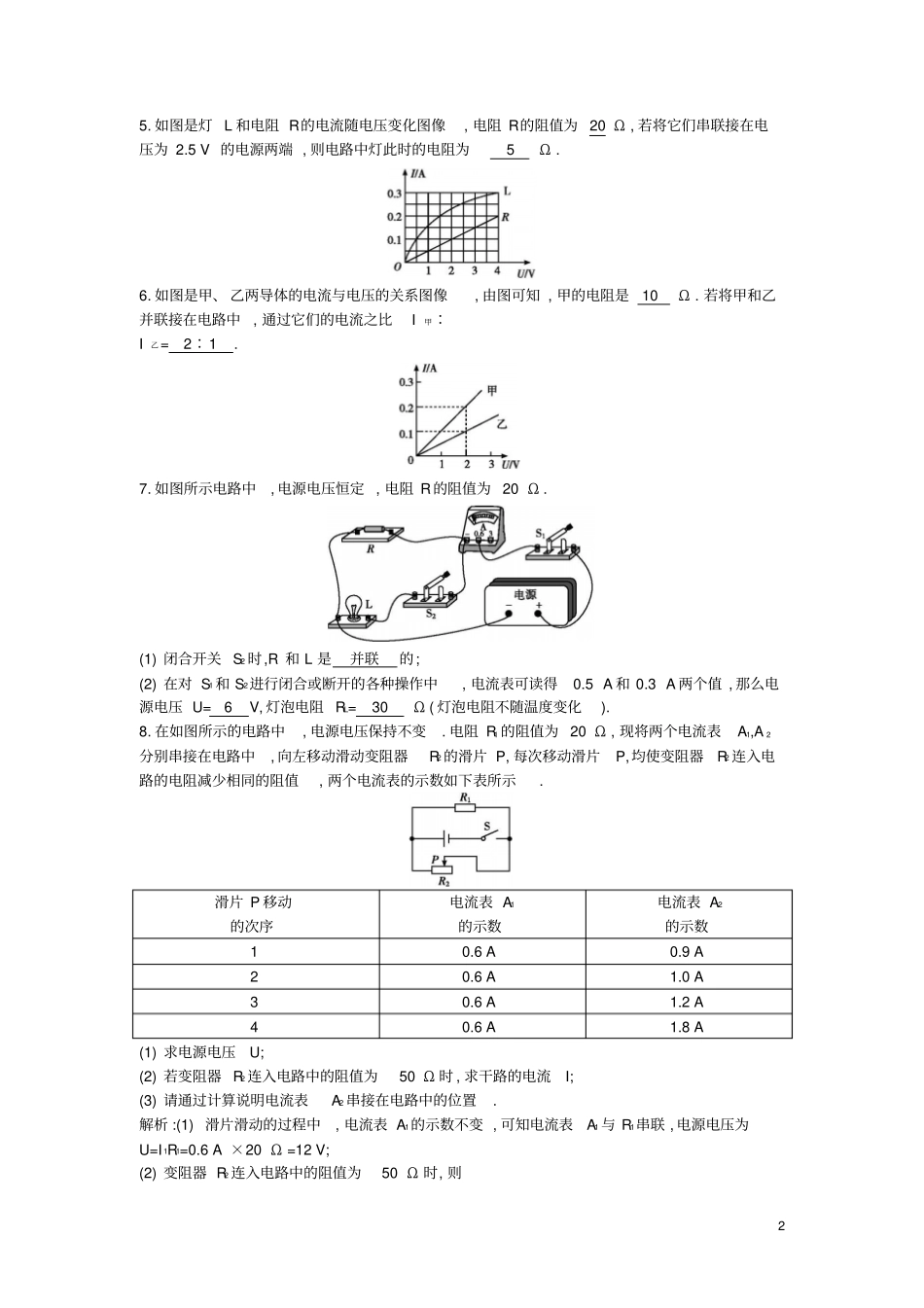

1*第四节电阻的串联和并联1.图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器.闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的UI关系图像正确的是(A)2.如图所示,R1与R2并联在电源电压为3V的电路中.只闭合开关S1时,电流表的示数为0.3A;同时闭合开关S1和S2,电流表的示数为0.5A.则(B)A.R1的阻值为60ΩB.R2的阻值为15ΩC.通过R1的电流是0.5AD.通过R2的电流是0.3A3.如图为灯L1,L2的UI图像,根据图像可知(C)A.通过L2的电流为0.2A时,L2两端的电压为100VB.电压为160V时,通过L1的电流较大C.电压为160V时,L1的电阻较大D.把两灯并联接入220V的电路中,L1较亮4.如图所示的电路中,开关闭合后,滑动变阻器从左向右滑动的过程中,灯泡的亮度变暗(选填“变亮”或“变暗”),电压表的示数将增大(选填“增大”或“减小”).25.如图是灯L和电阻R的电流随电压变化图像,电阻R的阻值为20Ω,若将它们串联接在电压为2.5V的电源两端,则电路中灯此时的电阻为5Ω.6.如图是甲、乙两导体的电流与电压的关系图像,由图可知,甲的电阻是10Ω.若将甲和乙并联接在电路中,通过它们的电流之比I甲∶I乙=2∶1.7.如图所示电路中,电源电压恒定,电阻R的阻值为20Ω.(1)闭合开关S2时,R和L是并联的;(2)在对S1和S2进行闭合或断开的各种操作中,电流表可读得0.5A和0.3A两个值,那么电源电压U=6V,灯泡电阻RL=30Ω(灯泡电阻不随温度变化).8.在如图所示的电路中,电源电压保持不变.电阻R1的阻值为20Ω,现将两个电流表A1,A2分别串接在电路中,向左移动滑动变阻器R2的滑片P,每次移动滑片P,均使变阻器R2连入电路的电阻减少相同的阻值,两个电流表的示数如下表所示.滑片P移动的次序电流表A1的示数电流表A2的示数10.6A0.9A20.6A1.0A30.6A1.2A40.6A1.8A(1)求电源电压U;(2)若变阻器R2连入电路中的阻值为50Ω时,求干路的电流I;(3)请通过计算说明电流表A2串接在电路中的位置.解析:(1)滑片滑动的过程中,电流表A1的示数不变,可知电流表A1与R1串联,电源电压为U=I1R1=0.6A×20Ω=12V;(2)变阻器R2连入电路中的阻值为50Ω时,则3I2===0.24A,干路电流I=I1+I2=0.6A+0.24A=0.84A;(3)电流表A2的示数总比A1的示数大,且A2的示数减去A1的示数分别为0.3A,0.4A,0.6A和1.2A,对应的R2分别为R2==均为等间隔电流表A2测支路I2则不符合.答案:(1)12V(2)0.84A(3)见解析9.如图所示,R1是0～20Ω的滑动变阻器,闭合开关S后,电压表示数为6V,电流表A1的示数是1.5A,电流表A2的示数是0.5A,求:(1)R2的阻值和变阻器R1接入电路的电阻;(2)电流表A1的量程是0～3A,电流表A2的量程是0～0.6A,为使电表不损坏,滑动变阻器接入电路的电阻值至少要多大?解析:(1)R2的阻值为R2===12Ω,I1=I-I2=1.5A-0.5A=1.0A,此时变阻器R1接入电路的电阻为R1===6Ω;(2)若电流表A1满偏,则电流表A2一定为0.5A,I1′=I总-I2=3A-0.5A=2.5A,R1滑===2.4Ω滑动变阻器连入电路的阻值至少要2.4Ω.答案:(1)12Ω6Ω(2)2.4Ω中考回顾:(遵义中考)如图所示,电源电压恒定不变,当开关S接a时,电流表A1与A2的示数之比为3∶5;当开关S接b时,电流表A1与A2的示数之比为2∶3,则R2与R3的电阻之比为(D)A.9∶10B.4∶34C.5∶2D.3∶4此资源为word格式，您下载后可以自由编辑，让智慧点亮人生，用爱心播种未来。感谢您的选用。
