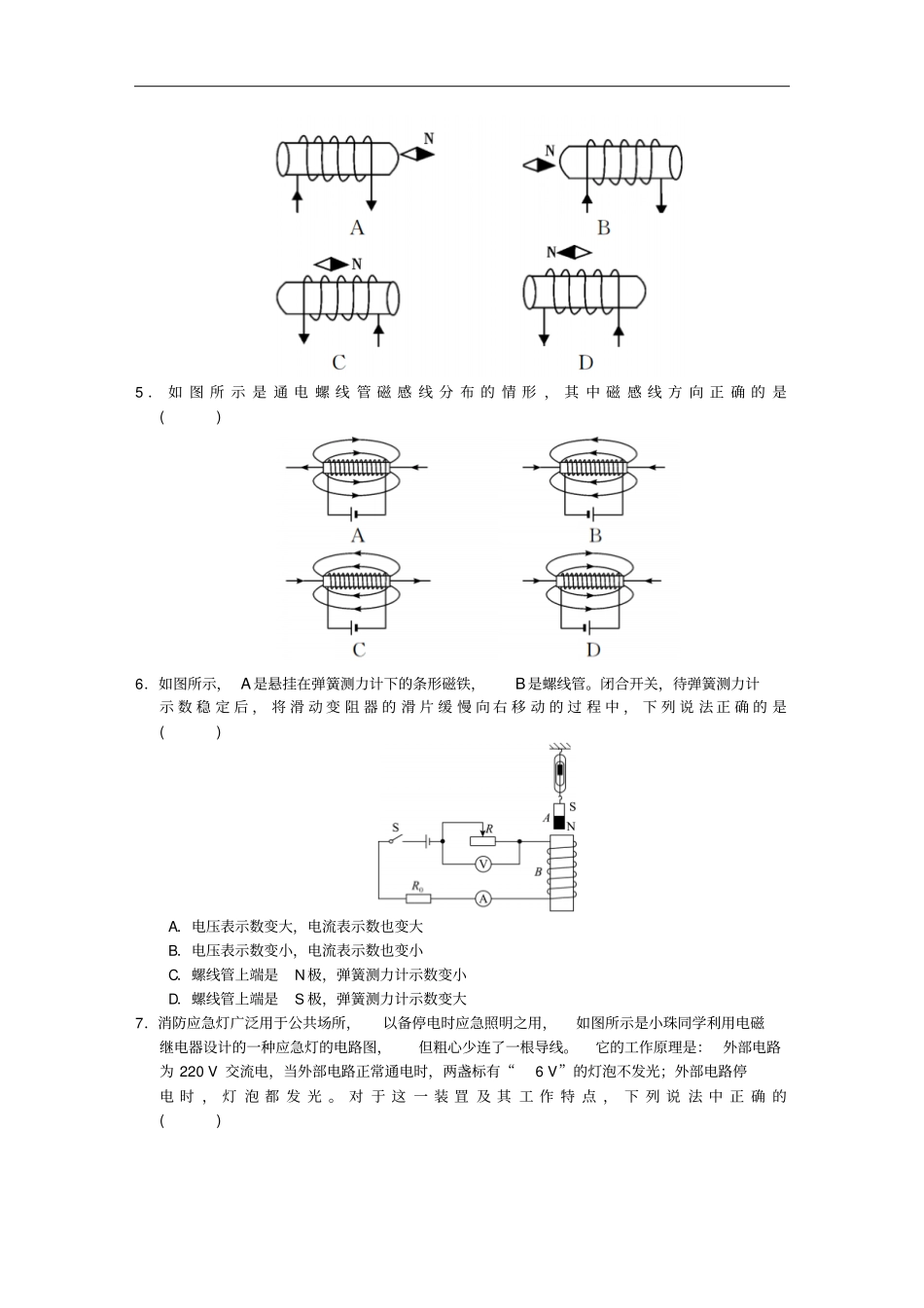

第二十章电与磁教学质量评估试卷第Ⅰ卷(选择题共30分)一、选择题(每小题3分，共30分)1．关于磁体、磁场和磁感线，以下说法中正确的是()A．铁和铝都能够被磁体吸引B．磁体之间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的曲线D．磁感线从磁体的S极出来，回到磁体的N极2．如图是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是()abcdA．图a中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图b中小磁针发生偏转，说明电流周围存在磁场C．图c中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图d中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关3．磁性水雷是一种非触发式水雷，它利用可绕轴转动的小磁针来控制引爆电路。当军舰被地磁场磁化变成一个浮动的磁体，接近磁性水雷时，会触发磁性水雷引爆电路，引起水雷爆炸。磁性水雷引爆电路的依据是()A．磁体具有指南北的作用B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用规律4．在下列通电螺线管中，小磁针静止时N极指向正确的是()5．如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是()6．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是()A．电压表示数变大，电流表示数也变大B．电压表示数变小，电流表示数也变小C．螺线管上端是N极，弹簧测力计示数变小D．螺线管上端是S极，弹簧测力计示数变大7．消防应急灯广泛用于公共场所，以备停电时应急照明之用，如图所示是小珠同学利用电磁继电器设计的一种应急灯的电路图，但粗心少连了一根导线。它的工作原理是：外部电路为220V交流电，当外部电路正常通电时，两盏标有“6V”的灯泡不发光；外部电路停电时，灯泡都发光。对于这一装罝及其工作特点，下列说法中正确的()A．当外部电路停电时，电磁铁所在的电路处于工作状态B．C点应该和触点A相连，电磁铁通电时，衔铁的触点与B处的静触点接触C．C点应该和触点B相连，电磁铁通电时，衔铁的触点与A处的静触点接触D．电磁铁通电时上端始终为N极8．如图所示的四个实验中，研究电动机工作原理的是()9．如图所示能证实电磁感应现象的是()10．如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是()A．甲图可演示发电机工作原理B．乙图可演示电动机工作原理C．丙图可演示电生磁现象D．丁图可演示电磁感应现象第Ⅱ卷(非选择题共70分)二、填空作图题(每空2分，作图4分，共32分)11．如图所示的司南是我国的四大发明之一，古文“论衡”中记载“司南之杓”(用途)，投之于地，其柢(握柄)指南。司南静止时能指南北，说明地球周围存在磁场，司南的握柄应为该磁体的(选填“N”或“S”)极。12．小文设计了如图甲所示的实验来研究电磁现象，当他闭合开关S后，发现小磁针发生了偏转，这说明电流的周围存在着磁场，这一现象最早是由(选填“法拉第”“奥斯特”或“安培”)发现的，接着小文又找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁在电路乙中。当再次闭合开关S后，小磁针静止时N极的指向如图乙所示，据此他判断出(选填“a”或“b”)端是电源的正极。13．如图所示，导体ab左右运动时，电流计指针左右摆动，这是现象，利用这个原理可以制作(选填“发电机”或“电动机”)。14．课外兴趣小组自制了一个“温度自动报警器”(原理如图所示)。使用时发现电磁铁磁性不够强，改进的办法有(只需填出一种)。要使图中电磁铁通电时左端为N极，a点应接电源的极。15．丹麦物理学家奥斯特将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。如图甲，当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着。现代医学上使用的心肺机正是利用这一原理，它用“电动泵”替代心脏，推动血液循环。如图乙所示，当线圈中的电流从B流向A时，线圈的左端为极，此时活塞将向右运动。16．学习电与磁的知识后，小阳同学知道了发电机发电是利用了的原理。小阳用如图所示的实验装置探究产生电流的条件。闭合开关后，铜棒AB、灵敏电流表、开关...
