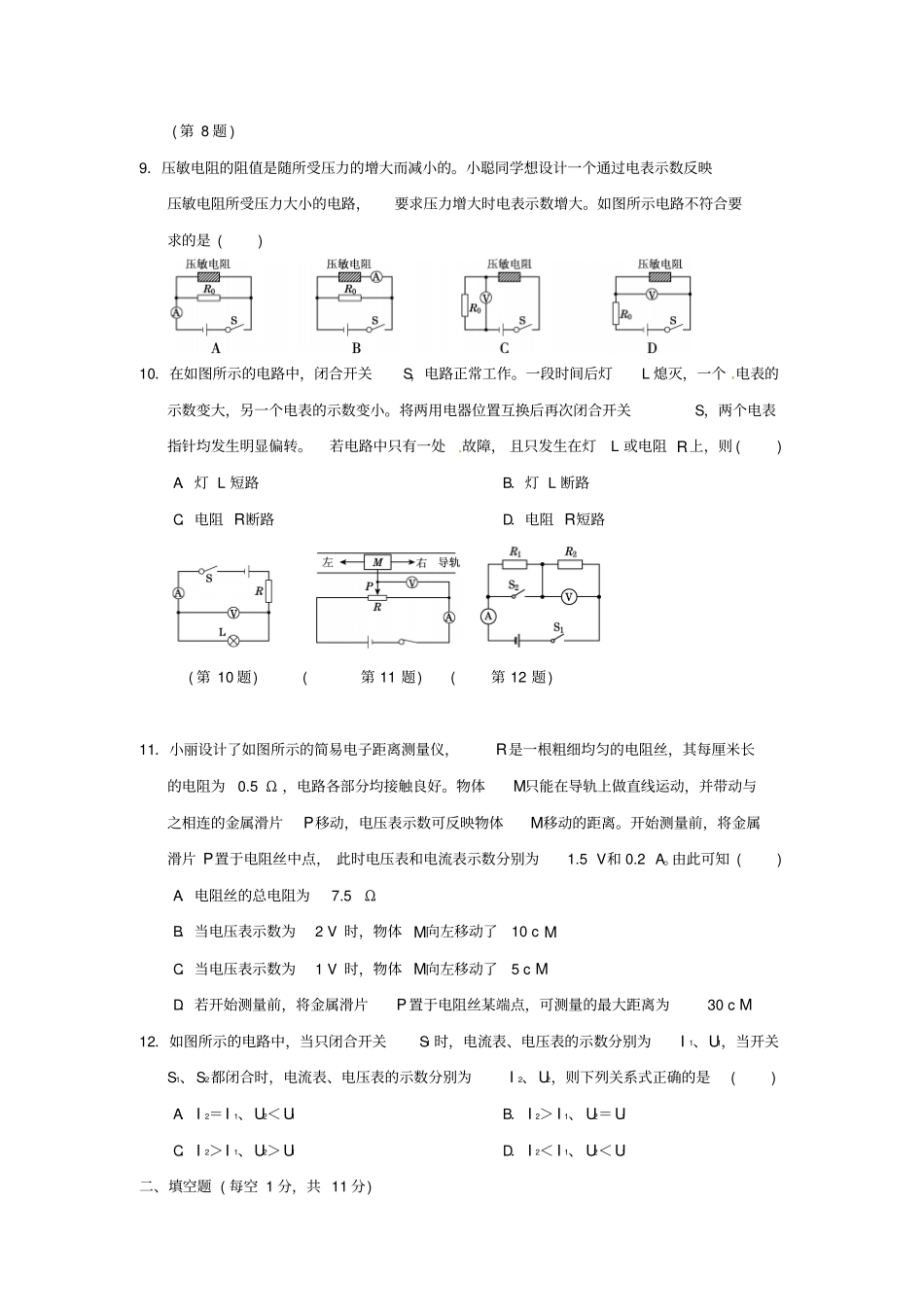

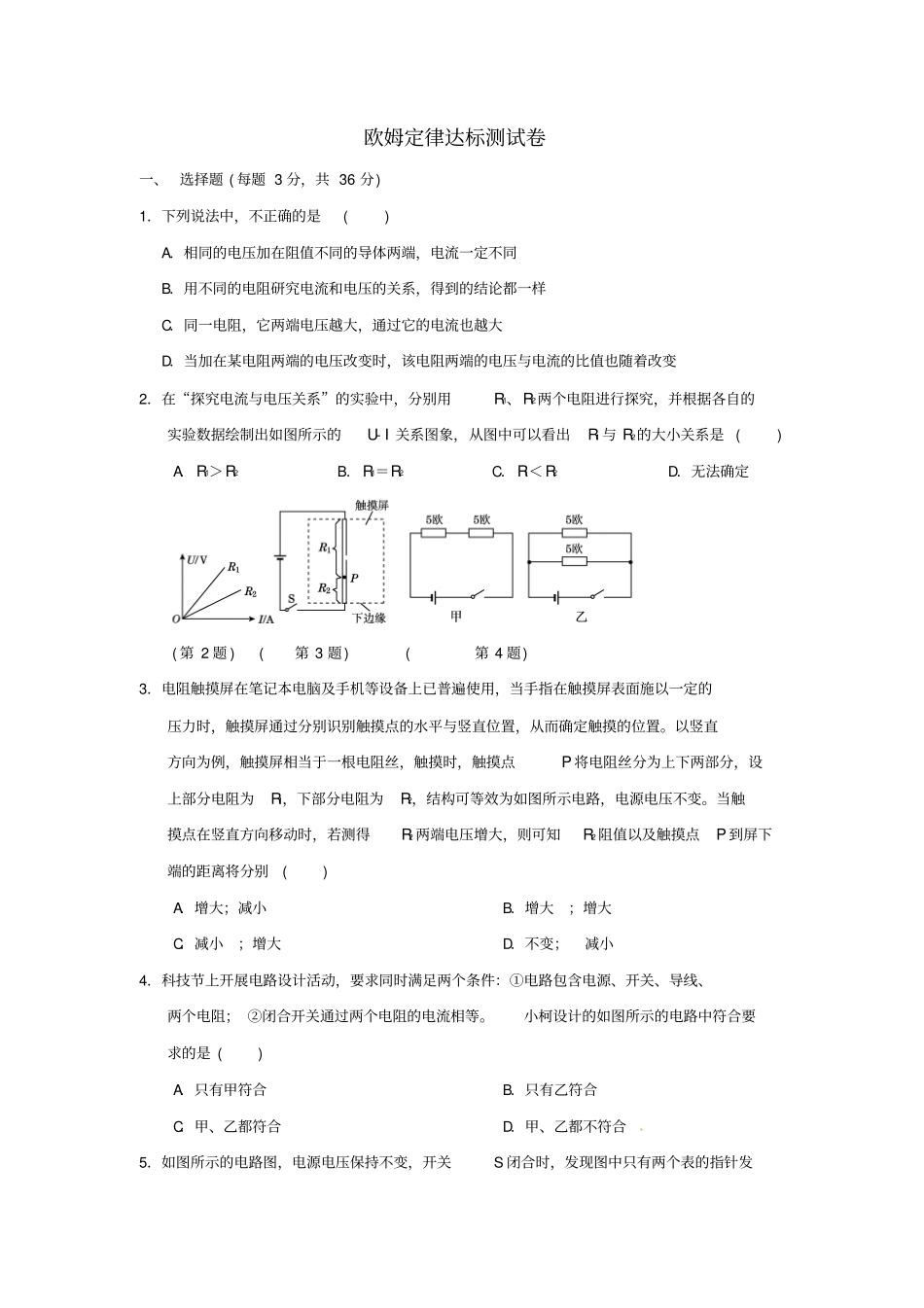

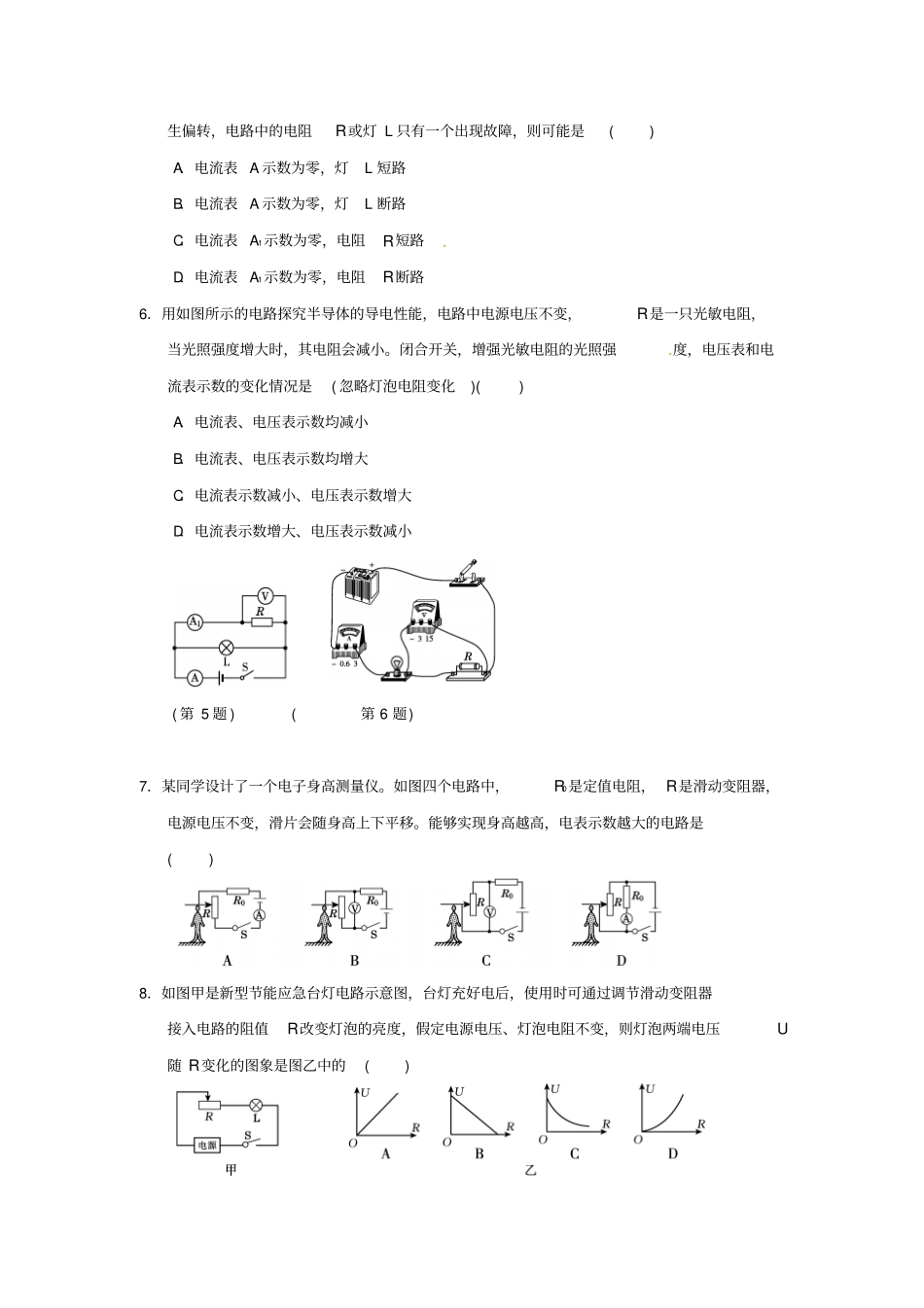

欧姆定律达标测试卷一、选择题(每题3分，共36分)1．下列说法中，不正确的是()A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定(第2题)(第3题)(第4题)3．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别()A．增大；减小B．增大；增大C．减小；增大D．不变；减小4．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②闭合开关通过两个电阻的电流相等。小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合5．如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是()A．电流表A示数为零，灯L短路B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路D．电流表A1示数为零，电阻R断路6．用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，当光照强度增大时，其电阻会减小。闭合开关，增强光敏电阻的光照强度，电压表和电流表示数的变化情况是(忽略灯泡电阻变化)()A．电流表、电压表示数均减小B．电流表、电压表示数均增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小(第5题)(第6题)7．某同学设计了一个电子身高测量仪。如图四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电表示数越大的电路是()8．如图甲是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是图乙中的()(第8题)9．压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。如图所示电路不符合要求的是()10．在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则()A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路(第10题)(第11题)(第12题)11．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A。由此可知()A．电阻丝的总电阻为7.5ΩB．当电压表示数为2V时，物体M向左移动了10cMC．当电压表示数为1V时，物体M向左移动了5cMD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离为30cM12．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是()A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1二、填空题(每空1分，共11分)13.如图所示，开关S闭合后，灯L1、L2都能发光，则甲是________(填“电压表”...
