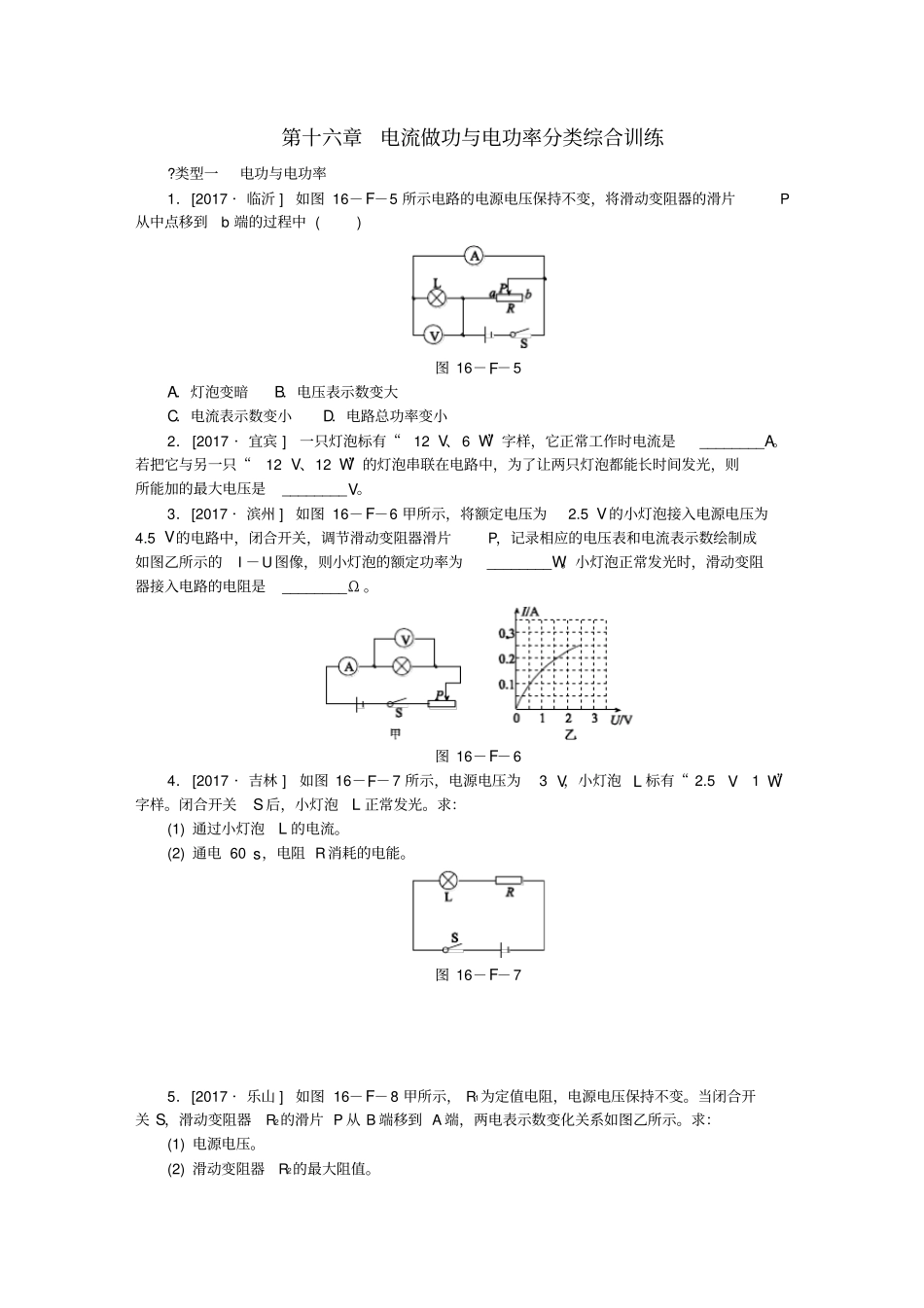

第十六章电流做功与电功率分类综合训练?类型一电功与电功率1．[2017·临沂]如图16－F－5所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中()图16－F－5A．灯泡变暗B．电压表示数变大C．电流表示数变小D．电路总功率变小2．[2017·宜宾]一只灯泡标有“12V、6W”字样，它正常工作时电流是________A。若把它与另一只“12V、12W”的灯泡串联在电路中，为了让两只灯泡都能长时间发光，则所能加的最大电压是________V。3．[2017·滨州]如图16－F－6甲所示，将额定电压为2.5V的小灯泡接入电源电压为4.5V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应的电压表和电流表示数绘制成如图乙所示的I－U图像，则小灯泡的额定功率为________W。小灯泡正常发光时，滑动变阻器接入电路的电阻是________Ω。图16－F－64．[2017·吉林]如图16－F－7所示，电源电压为3V，小灯泡L标有“2.5V1W”字样。闭合开关S后，小灯泡L正常发光。求：(1)通过小灯泡L的电流。(2)通电60s，电阻R消耗的电能。图16－F－75．[2017·乐山]如图16－F－8甲所示，R1为定值电阻，电源电压保持不变。当闭合开关S，滑动变阻器R2的滑片P从B端移到A端，两电表示数变化关系如图乙所示。求：(1)电源电压。(2)滑动变阻器R2的最大阻值。(3)滑片P滑到AB中点时电阻R1的电功率。图16－F－8?类型二测量电功率6．[2017·泸州]电能表是测量________的仪表。如图16－F－9所示的电能表，所连接的用电器工作时总功率不能超过________W。只有一个用电器工作时，6min内转盘正好转过100圈，该用电器的电功率为________W。图16－F－97．[2017·吉林]在测量额定电压为3.8V小灯泡的电功率实验中，电源电压为4.5V，电路如图16－F－10所示。图16－F－10(1)连接电路时，开关应________，电压表的量程应选择________________。(2)检查电路无误后闭合开关，会发现小灯泡不亮，但电流表和电压表的指针都有偏转，接下来应进行的操作是__________________________________________________。(3)当小灯泡正常发光时，电流表的示数是0.3A，则小灯泡的额定功率是________W。(4)实验过程中会发现小灯泡两端的实际电压越大，小灯泡的__________越大，小灯泡越亮。8．[2017·济宁]小可将电源、开关、导线、滑动变阻器、电流表和电压表接入电路，用“伏安法”测额定电压为2.5V小灯泡的功率。(1)请在虚线框内画出实验电路图。图16－F－11(2)小可根据实验数据绘制了U－I图像，如图16－F－11甲所示。观察图像，发现AB部分为线段，BC部分为曲线。为便于分析，将线段AB延长作出图像，如图乙所示。比较甲、乙两图像，发现两图像间的距离随着电流的增大而增大，说明______________________。(3)根据图像中B点对应的电压和电流值，计算小灯泡的电阻R＝________Ω。当电压为2.5V时，根据甲图像计算小灯泡的功率P甲＝________W，根据乙图像计算小灯泡的功率P乙＝________W。(4)请结合以上分析和计算，解释白炽灯泡烧坏往往发生在开灯瞬间的原因：________________________________________________________________________________________________________________________________________________。?类型三电流的热效应9．[2017·菏泽]如图16－F－12所示用电器中，利用电流热效应工作的是()图16－F－1210．[2017·绥化]利用如图16－F－13所示的电路装置，探究“电流产生的热量跟什么因素有关”。接通电源，两容器内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况，比较瓶内电阻丝的发热多少。图16－F－13(1)此装置可以探究电流产生的热量跟________的关系，一段时间后，________(选填“左”或“右”)侧容器内电阻丝产生的热量较多。(2)如果通过R1的电流为2A，那么10s内通过R1的电流产生的热量是________J。11．[2017·益阳]如图16－F－14所示的电路中，定值电阻R1＝150Ω、R2＝300Ω。闭合开关S后，电流表A2的示数为5mA。求：(1)电阻R1两端的电压为多少。(2)电流表A1的示数为多少。(3)电路工作5min，电流通过R1产生的热量是多少。图16－F－1412．[2017·辽阳]小明的爸爸给自家的小汽车安装了电加热座椅垫如图16－F－15...
