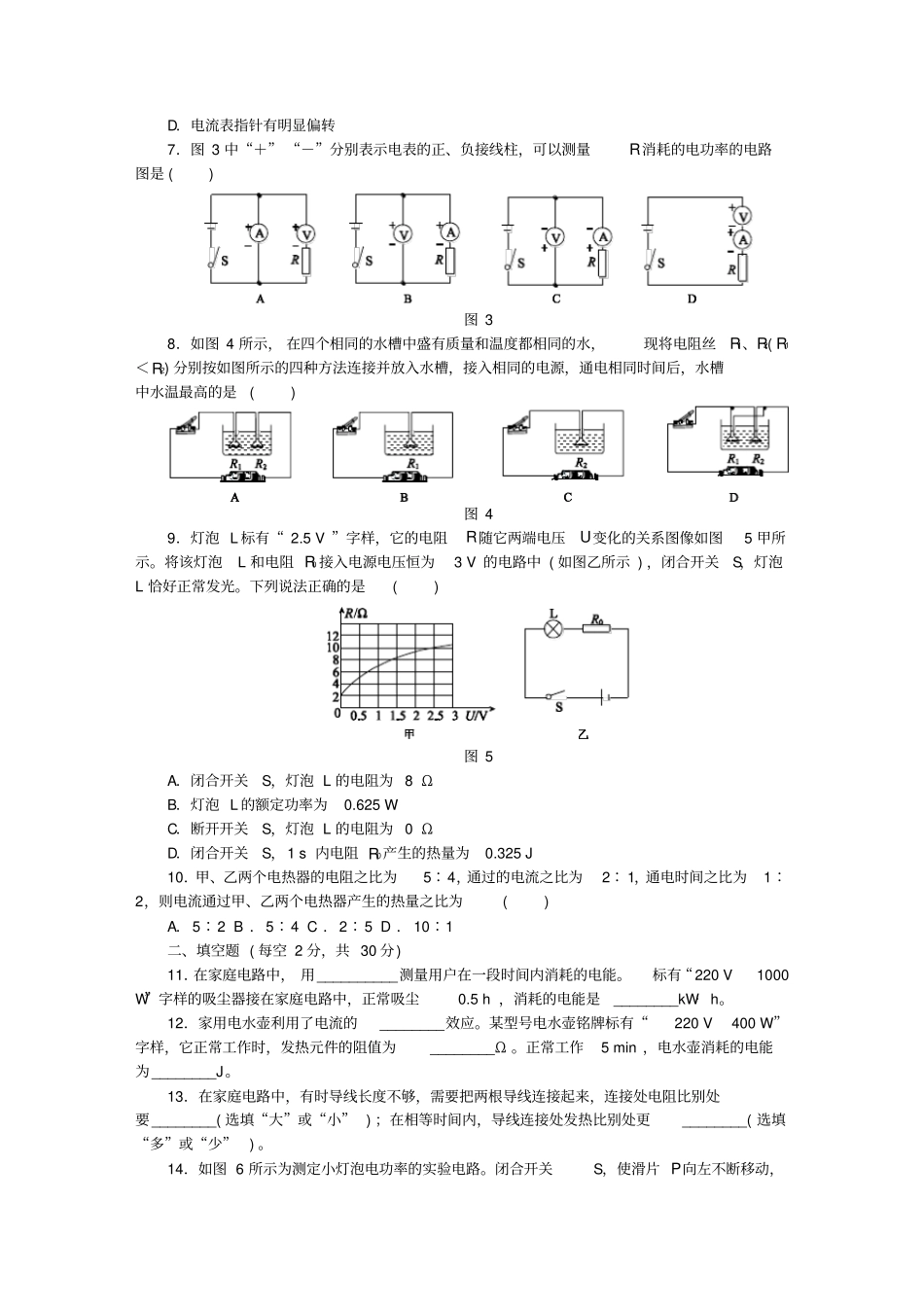

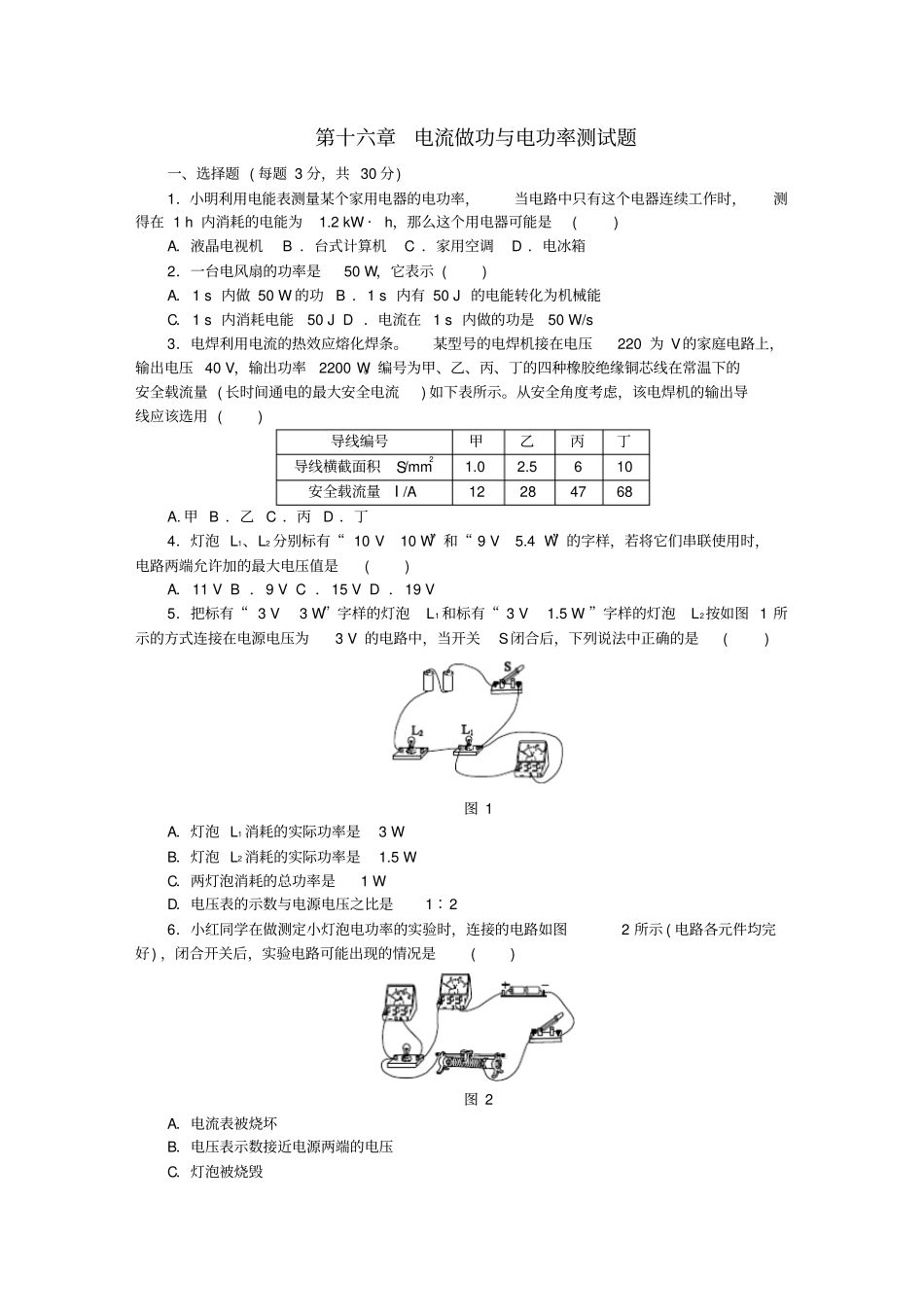

第十六章电流做功与电功率测试题一、选择题(每题3分，共30分)1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内消耗的电能为1.2kW·h，那么这个用电器可能是()A．液晶电视机B．台式计算机C．家用空调D．电冰箱2．一台电风扇的功率是50W，它表示()A．1s内做50W的功B．1s内有50J的电能转化为机械能C．1s内消耗电能50JD．电流在1s内做的功是50W/s3．电焊利用电流的热效应熔化焊条。某型号的电焊机接在电压220为V的家庭电路上，输出电压40V，输出功率2200W。编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电的最大安全电流)如下表所示。从安全角度考虑，该电焊机的输出导线应该选用()导线编号甲乙丙丁导线横截面积S/mm21.02.5610安全载流量I/A12284768A.甲B．乙C．丙D．丁4．灯泡L1、L2分别标有“10V10W”和“9V5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是()A．11VB．9VC．15VD．19V5．把标有“3V3W”字样的灯泡L1和标有“3V1.5W”字样的灯泡L2按如图1所示的方式连接在电源电压为3V的电路中，当开关S闭合后，下列说法中正确的是()图1A．灯泡L1消耗的实际功率是3WB．灯泡L2消耗的实际功率是1.5WC．两灯泡消耗的总功率是1WD．电压表的示数与电源电压之比是1∶26．小红同学在做测定小灯泡电功率的实验时，连接的电路如图2所示(电路各元件均完好)，闭合开关后，实验电路可能出现的情况是()图2A．电流表被烧坏B．电压表示数接近电源两端的电压C．灯泡被烧毁D．电流表指针有明显偏转7．图3中“＋”“－”分别表示电表的正、负接线柱，可以测量R消耗的电功率的电路图是()图38．如图4所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R1、R2(R1＜R2)分别按如图所示的四种方法连接并放入水槽，接入相同的电源，通电相同时间后，水槽中水温最高的是()图49．灯泡L标有“2.5V”字样，它的电阻R随它两端电压U变化的关系图像如图5甲所示。将该灯泡L和电阻R0接入电源电压恒为3V的电路中(如图乙所示)，闭合开关S，灯泡L恰好正常发光。下列说法正确的是()图5A．闭合开关S，灯泡L的电阻为8ΩB．灯泡L的额定功率为0.625WC．断开开关S，灯泡L的电阻为0ΩD．闭合开关S，1s内电阻R0产生的热量为0.325J10．甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为()A．5∶2B．5∶4C．2∶5D．10∶1二、填空题(每空2分，共30分)11．在家庭电路中，用__________测量用户在一段时间内消耗的电能。标有“220V1000W”字样的吸尘器接在家庭电路中，正常吸尘0.5h，消耗的电能是________kW·h。12．家用电水壶利用了电流的________效应。某型号电水壶铭牌标有“220V400W”字样，它正常工作时，发热元件的阻值为________Ω。正常工作5min，电水壶消耗的电能为________J。13．在家庭电路中，有时导线长度不够，需要把两根导线连接起来，连接处电阻比别处要________(选填“大”或“小”)；在相等时间内，导线连接处发热比别处更________(选填“多”或“少”)。14．如图6所示为测定小灯泡电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数________，小灯泡消耗的电功率________。(均选填“增大”“不变”或“减小”)图615．如图7是小灯泡L和定值电阻R的电流与电压关系的图像。现将它们并联后接在电压为2V的电源两端，则干路中的电流是________A，小灯泡L的实际电功率是________W。图716．一个标着“220V1100W”字样的电炉，正常工作时电阻丝的电阻为________Ω；当其两端电压为110V时，该电炉的实际功率为________W。(不计温度对电阻的影响)17．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是________J，产生的热量是________J。三、实验探究题(共15分)18．(9分)小亮同学做“测定小灯泡的额定电功率”实验时所用器材有：电压为6V的电源、额定电压为2.5V的小灯泡(小灯泡的额定功率小于1W)、滑动变阻器(50Ω1A)，以及符合实验要求的电表、开关和导线，如图8甲所示是小亮同学没有连...
