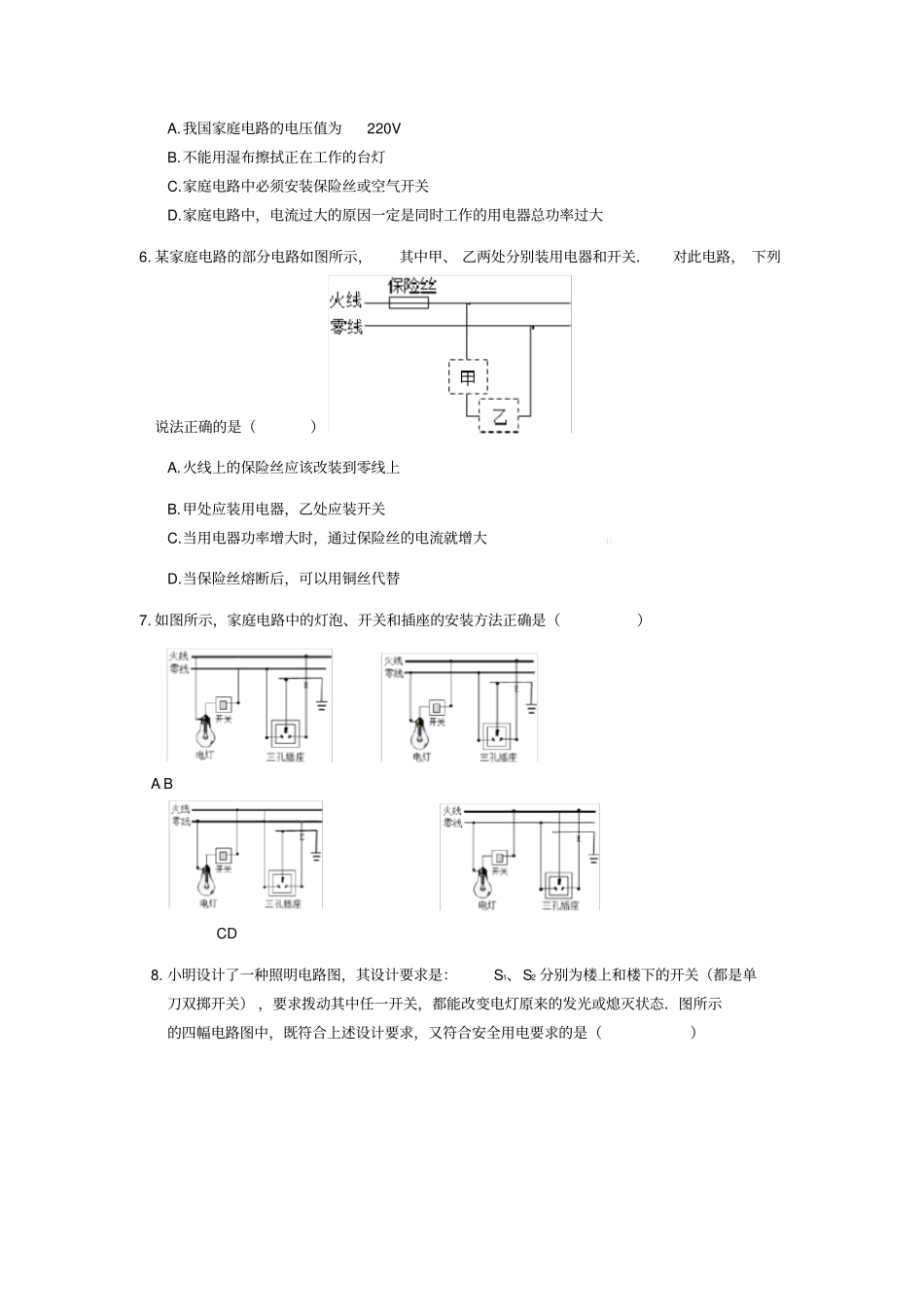

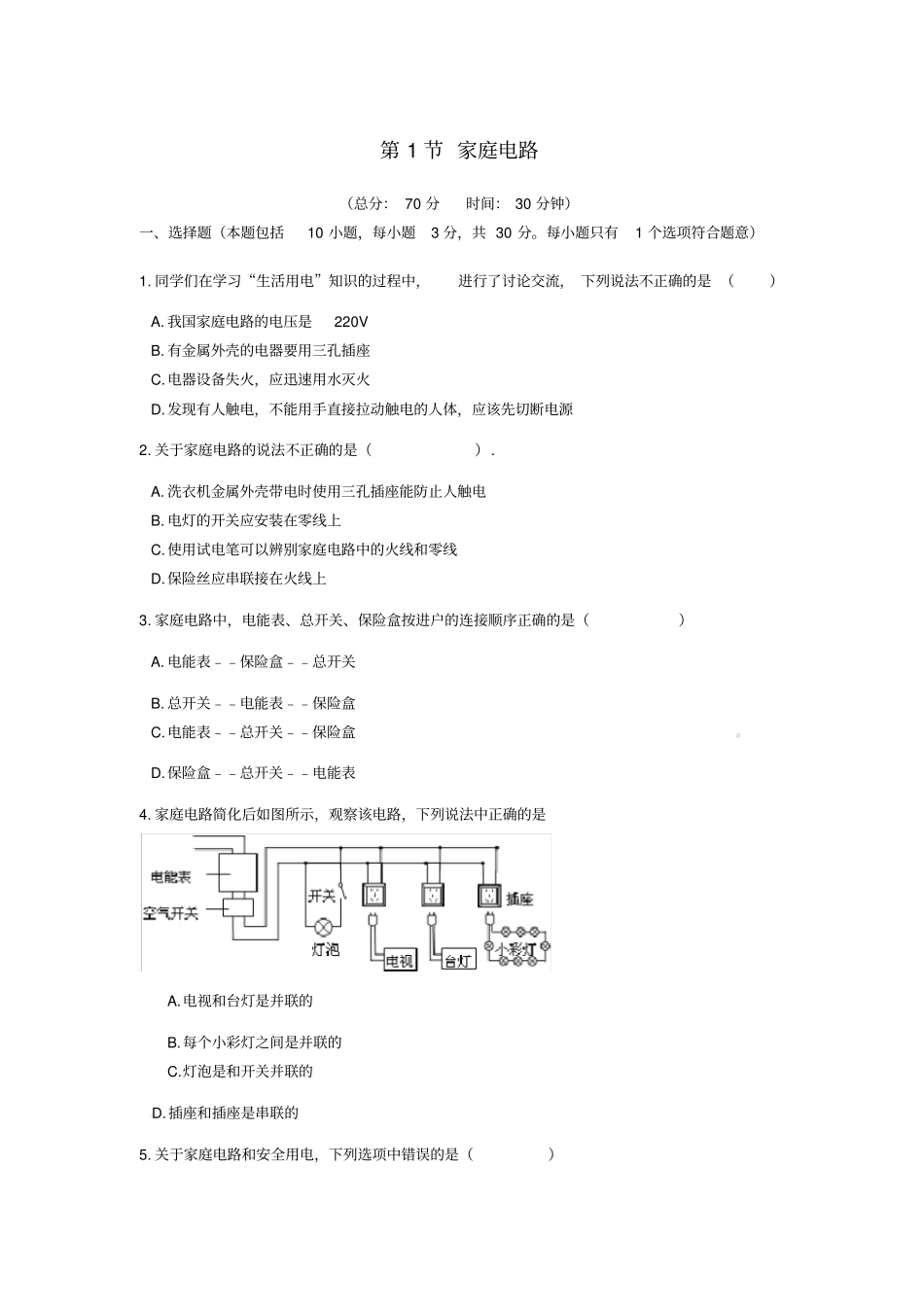

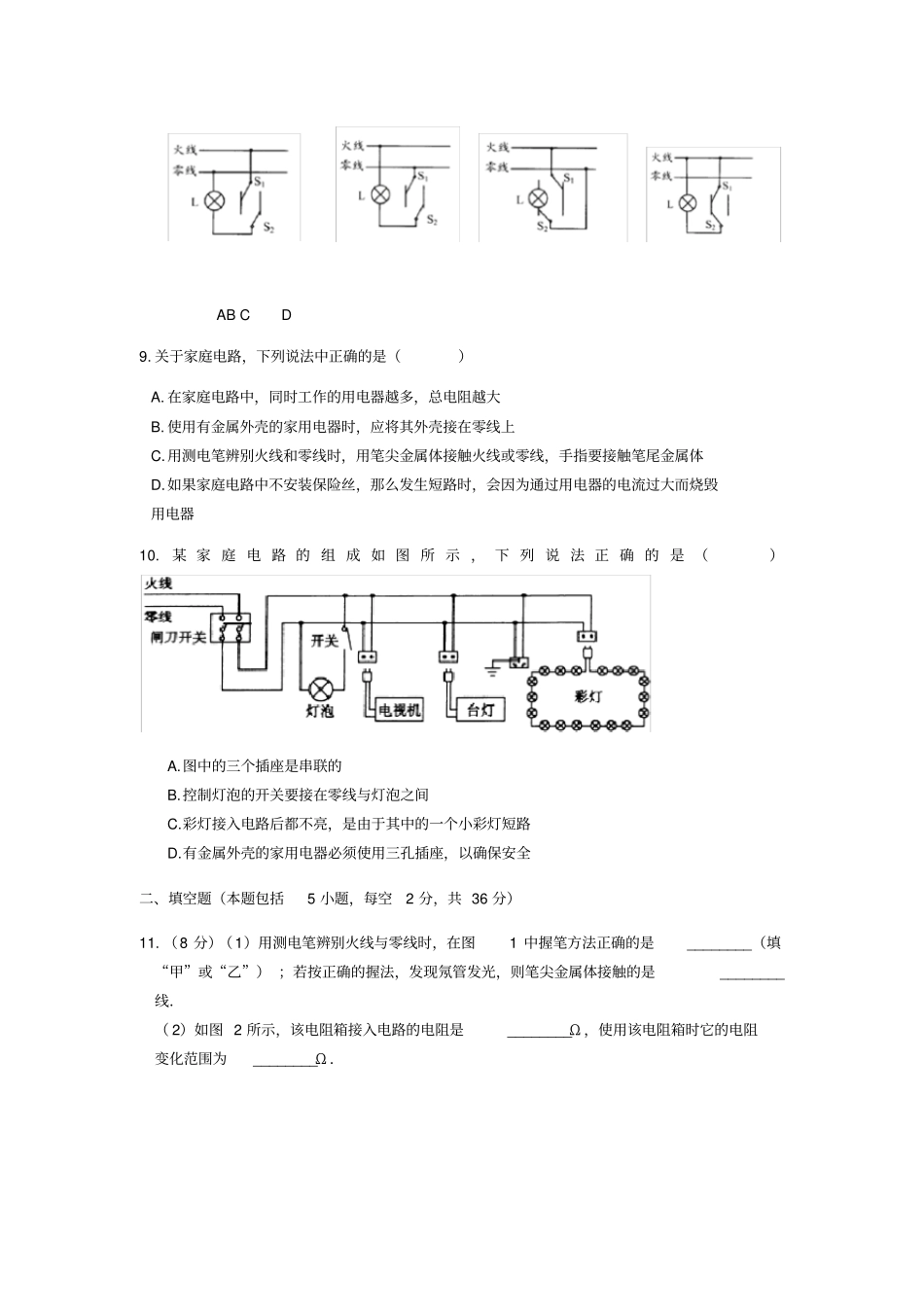

第1节家庭电路（总分：70分时间：30分钟）一、选择题（本题包括10小题，每小题3分，共30分。每小题只有1个选项符合题意）1.同学们在学习“生活用电”知识的过程中，进行了讨论交流，下列说法不正确的是（）A.我国家庭电路的电压是220VB.有金属外壳的电器要用三孔插座C.电器设备失火，应迅速用水灭火D.发现有人触电，不能用手直接拉动触电的人体，应该先切断电源2.关于家庭电路的说法不正确的是（）.A.洗衣机金属外壳带电时使用三孔插座能防止人触电B.电灯的开关应安装在零线上C.使用试电笔可以辨别家庭电路中的火线和零线D.保险丝应串联接在火线上3.家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A.电能表﹣﹣保险盒﹣﹣总开关B.总开关﹣﹣电能表﹣﹣保险盒C.电能表﹣﹣总开关﹣﹣保险盒D.保险盒﹣﹣总开关﹣﹣电能表4.家庭电路简化后如图所示，观察该电路，下列说法中正确的是A.电视和台灯是并联的B.每个小彩灯之间是并联的C.灯泡是和开关并联的D.插座和插座是串联的5.关于家庭电路和安全用电，下列选项中错误的是（）A.我国家庭电路的电压值为220VB.不能用湿布擦拭正在工作的台灯C.家庭电路中必须安装保险丝或空气开关D.家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A.火线上的保险丝应该改装到零线上B.甲处应装用电器，乙处应装开关C.当用电器功率增大时，通过保险丝的电流就增大D.当保险丝熔断后，可以用铜丝代替7.如图所示，家庭电路中的灯泡、开关和插座的安装方法正确是（）ABCD8.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）ABCD9.关于家庭电路，下列说法中正确的是（）A.在家庭电路中，同时工作的用电器越多，总电阻越大B.使用有金属外壳的家用电器时，应将其外壳接在零线上C.用测电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体D.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器10.某家庭电路的组成如图所示，下列说法正确的是（）A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座，以确保安全二、填空题（本题包括5小题，每空2分，共36分）11.（8分）（1）用测电笔辨别火线与零线时，在图1中握笔方法正确的是________（填“甲”或“乙”）；若按正确的握法，发现氖管发光，则笔尖金属体接触的是________线．（2）如图2所示，该电阻箱接入电路的电阻是________Ω，使用该电阻箱时它的电阻变化范围为________Ω．12.（10分）家用电器是通过插头插入插座而接入电路的，插座的两孔，一孔接________线，一孔接________线，两线间电压为________V．有的插座有三个孔，多加的那个孔与________连接，目的是将家用电器的________与大地接通．13.（8分）家庭电路主要由进入家庭的进户线（电源线）、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的（填“串”或“并”）．14.（4分）家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．15.（6分）一节干电池的电压为________伏，家中电灯与控制它的电键之间是________连接的（选填“串联”或“并联”），家中电灯与电视机之间是________连接的（选填“串联”或“并联”）．三、作图题（本题包括1小题，每图4分，共4分）16.（4分）如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：第1节家庭电路参考答案二、选择题（本题包括10小题，每小题3分，共30分。每小题只有1个选项符合题意）1.C解析：据课本知识可知，家庭电路电压是220V，故A正确；为了防止人发生...
