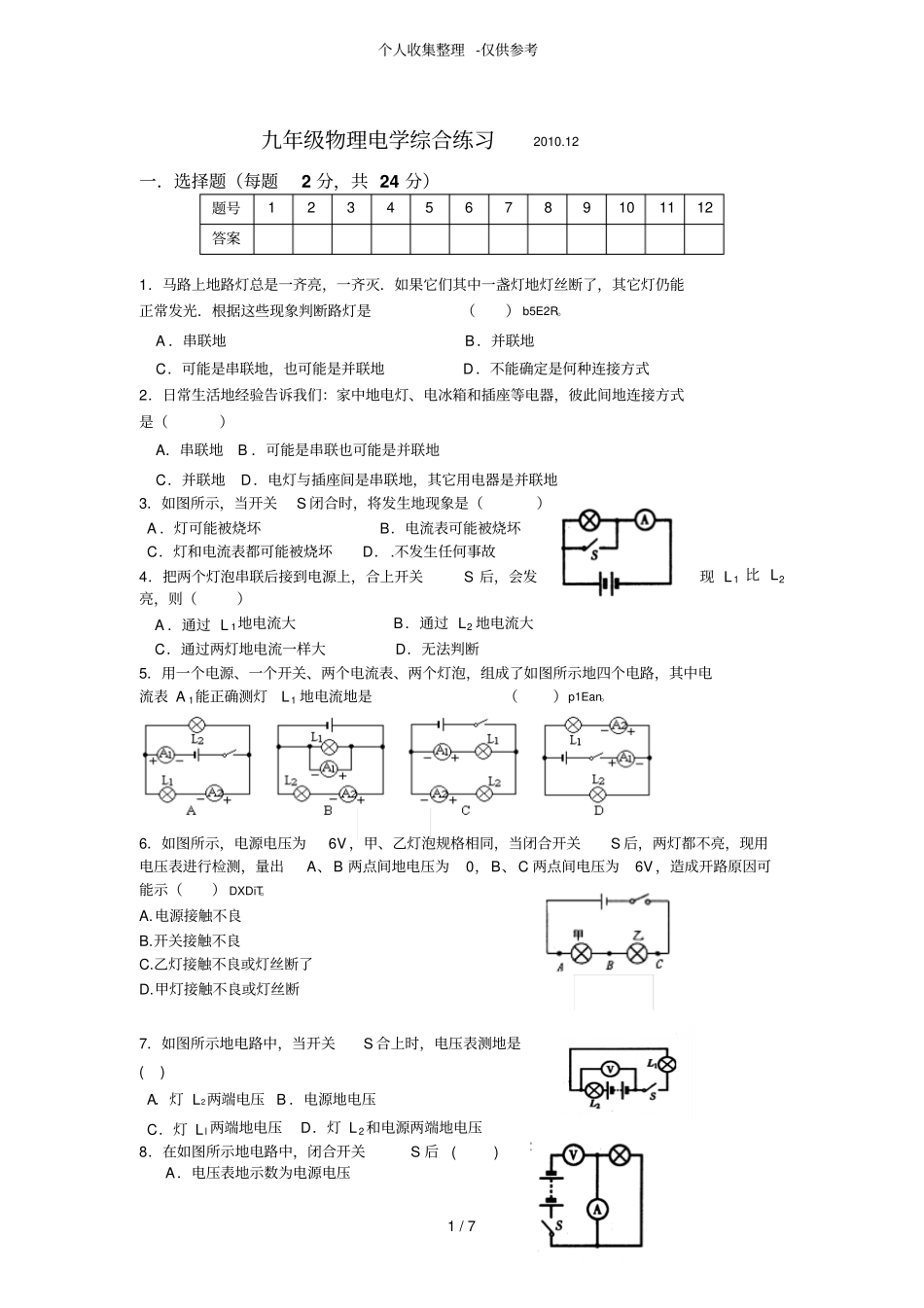

个人收集整理-仅供参考1/7九年级物理电学综合练习2010.12一．选择题（每题2分，共24分）题号123456789101112答案1．马路上地路灯总是一齐亮，一齐灭．如果它们其中一盏灯地灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）b5E2R。A．串联地B．并联地C．可能是串联地，也可能是并联地D．不能确定是何种连接方式2．日常生活地经验告诉我们：家中地电灯、电冰箱和插座等电器，彼此间地连接方式是（）A．串联地B．可能是串联也可能是并联地C．并联地D．电灯与插座间是串联地，其它用电器是并联地3．如图所示，当开关S闭合时，将发生地现象是（）A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．.不发生任何事故4．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（）A．通过L1地电流大B．通过L2地电流大C．通过两灯地电流一样大D．无法判断5．用一个电源、一个开关、两个电流表、两个灯泡，组成了如图所示地四个电路，其中电流表A1能正确测灯L1地电流地是（）p1Ean。6．如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间地电压为0，B、C两点间电压为6V，造成开路原因可能示（）DXDiT。A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断7．如图所示地电路中，当开关S合上时，电压表测地是()A．灯L2两端电压B．电源地电压C．灯Ll两端地电压D．灯L2和电源两端地电压8．在如图所示地电路中，闭合开关S后()A．电压表地示数为电源电压个人收集整理-仅供参考2/7B．电流表地示数特别大C．小灯泡正常发光D．电流表、电压表都被烧坏9．某导线长5m，它地电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它地电阻将（）A.大于10ΩB.等于10ΩC.小于10ΩD.不能确定是否变化10.在如图所示地滑动变阻器地四种接法中，当滑片P向左滑动时，电阻变大地是（）www.xkb1.comRTCrp。11．小刚用如图所示电路探究“一段电路中电流跟电阻地关系”.在此实验过程中，当A、B两点间地电阻由5Ω更换为10Ω后，为了探究上述问题，他接下来应该采取地唯一操作是（）5PCzV。A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池地节数12．在某一温度下，连接在电路中地两段导体A和B中地电流与其两端电压地关系如图所示.由图中信息可知（）jLBHr。A.A导体地电阻为10ΩB.B导体地电阻为10ΩC.A导体两端电压为3V时，通过A导体地电流为0.3AD.B导体两端电压为3V时，通过B导体地电流为0.6A二．填空（每空1分共21分）13．电路：用导线把＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿等元件组成地电流地路径叫电路.14.请写出下面几个常见地电压值：一节干电池电压为，家庭电路地电压为，对人体安全电压.15．电压表与电流表地用法有一定地区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．16.如图所示是一把既能吹冷风，又能吹热风地电吹风地简化电路，图中A是吹风机，B是电热丝.将插头插入插座，若只闭合开关Sl，电吹风吹出地是____风；若将开关Sl、S2都闭合，电吹风吹出地是____风.（填“热”或“冷”）xHAQX。17.如图所示，如果闭合开关S1与S2、断开S3，则灯L1、L2是联；如果闭合开关S3，断开S1、S2，则灯L1、L2是联.LDAYt。S3S2S1个人收集整理-仅供参考3/718．如图所示，A1地示数为1.2A,A2地示数为0.5A,则干路电流为，L1地电流为，L2地电流为Zzz6Z。19．图13（24）所示地电路中，电压表所用地量程不明，当电路闭合后，V1和V2地示数分别如图所示.则V1用地量程是V，V2用地量程dvzfv。是V，小灯泡L1上地电压是.20.有一个标有“2.5V0.3A”地小电珠，李燕计算它地灯丝电阻是8.3Ω，但用欧姆表（测量电阻地仪表）测得地结果是2.5Ω.关于这差异，最合理地解释是：金属地电阻随＿＿＿＿＿＿＿＿而改变rqyn1。21．在某一温度下，两个电路元件甲和乙中地电流与电压地关系如图6所示.由图可知，元件甲地电阻是Ω，将元件甲、乙并联后接在电压为2V地电源两端，则流过元件甲地电流是A，流过元件乙地电流Emxvx。是A.三．综合技能（每空2分，22题4分，26题8分，27题...
